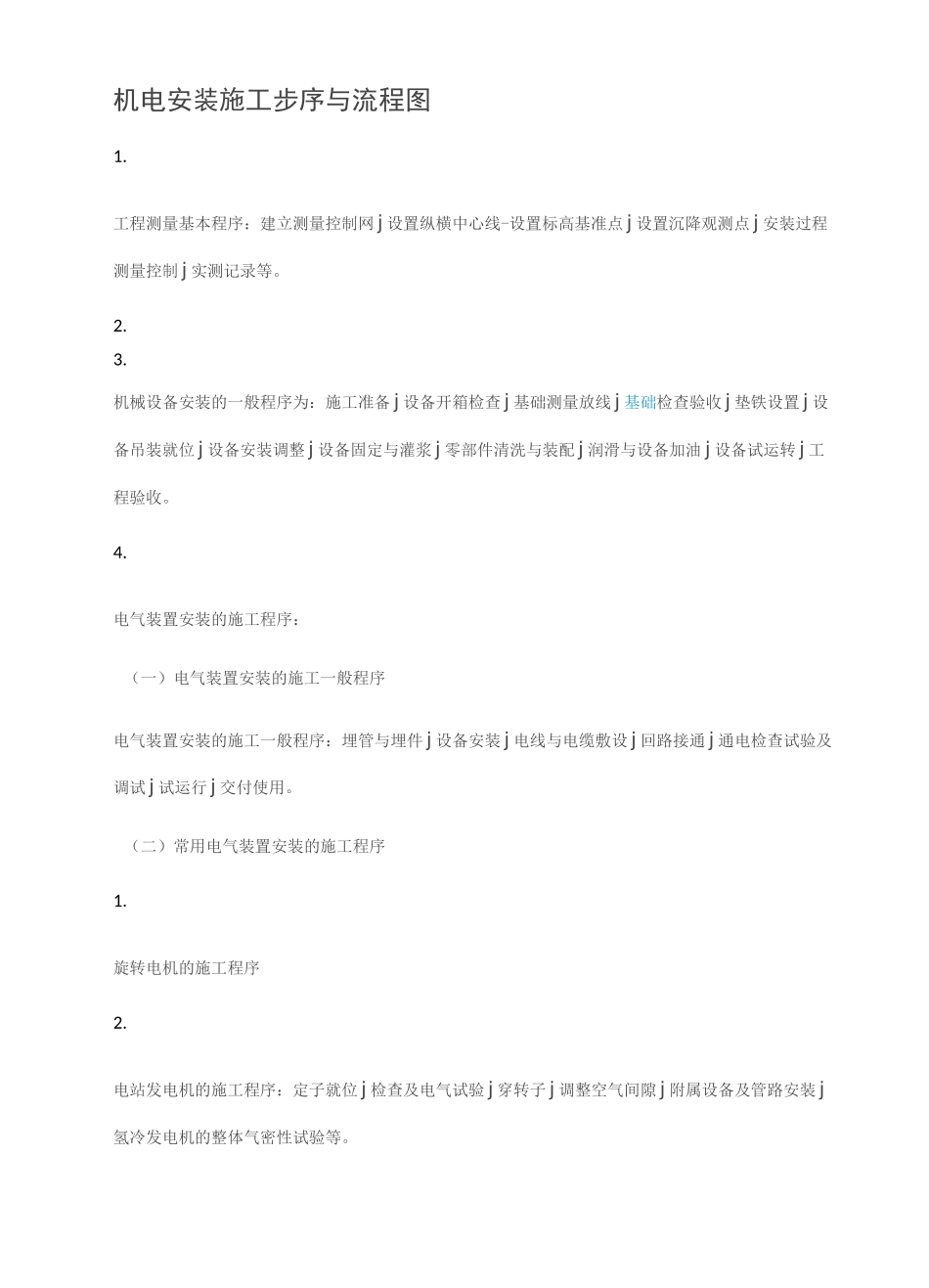

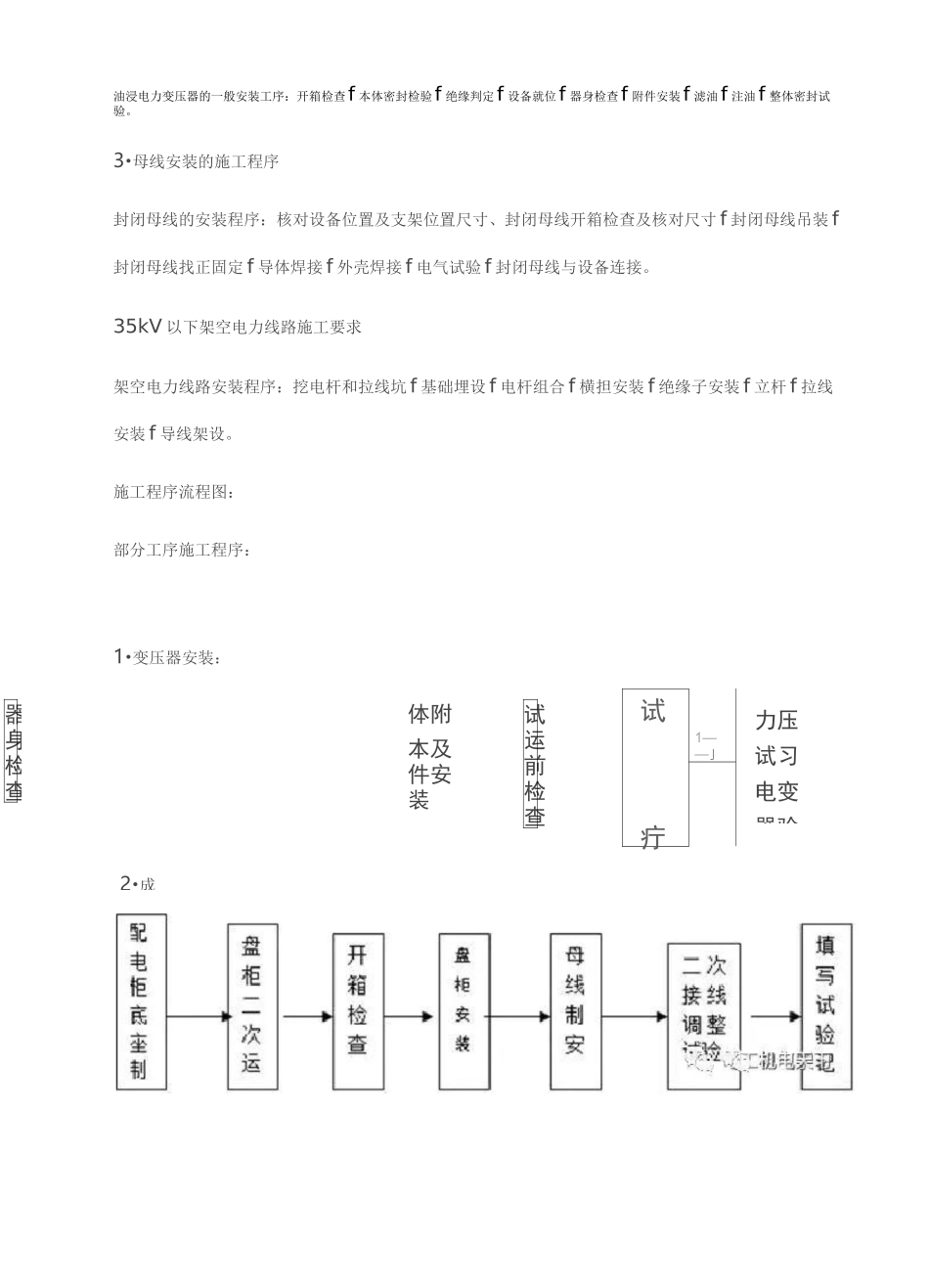

机电安装施工步序与流程图1.工程测量基本程序：建立测量控制网 j 设置纵横中心线-设置标高基准点 j 设置沉降观测点 j 安装过程测量控制 j 实测记录等。2.3.机械设备安装的一般程序为：施工准备 j 设备开箱检查 j 基础测量放线 j 基础检查验收 j 垫铁设置 j 设备吊装就位 j 设备安装调整 j 设备固定与灌浆 j 零部件清洗与装配 j 润滑与设备加油 j 设备试运转 j 工程验收。4.电气装置安装的施工程序：（一）电气装置安装的施工一般程序电气装置安装的施工一般程序：埋管与埋件 j 设备安装 j 电线与电缆敷设 j 回路接通 j 通电检查试验及调试 j 试运行 j 交付使用。（二）常用电气装置安装的施工程序1.旋转电机的施工程序2.电站发电机的施工程序：定子就位 j 检查及电气试验 j 穿转子 j 调整空气间隙 j 附属设备及管路安装 j氢冷发电机的整体气密性试验等。在定子就位后和穿转子前，要对发电机全面进行检查，分别测定定子和转子绕组的绝缘。2•变压器的施工程序器身检查体附本及件安装试运前检查试1——」疔力压试习电变器验油浸电力变压器的一般安装工序：开箱检查f 本体密封检验f 绝缘判定f 设备就位f 器身检查f 附件安装f 滤油f 注油f 整体密封试验。3•母线安装的施工程序封闭母线的安装程序：核对设备位置及支架位置尺寸、封闭母线开箱检查及核对尺寸 f 封闭母线吊装 f封闭母线找正固定 f 导体焊接 f 外壳焊接 f 电气试验 f 封闭母线与设备连接。35kV 以下架空电力线路施工要求架空电力线路安装程序：挖电杆和拉线坑 f 基础埋设 f 电杆组合 f 横担安装 f 绝缘子安装 f 立杆 f 拉线安装 f 导线架设。施工程序流程图：部分工序施工程序：1•变压器安装：2•成3•电动机检查接线:电压 1KV 下、容量 100KW 以下电动机的检查:测量绕组绝缘电阻捡查定子绕组极性及连接胞正确性4•配管及管内穿线:桶定管子走现场实测尺制作支架支架安装电动机空载轻动检言及曲就里管锯>设管is一穿弯识f 泗瞬 0—*6•照明工程：成套配电柜（开关柜）的安装顺序：开箱检查-二次搬运-安装固定-母线安装-二次小线连接-试验调整-送电运行验收。变压器的施工程序：开箱检查—变压器二次搬运—变压器安装—附件安装—变压器检查及交接试验-送电前检查-送电运行验收。5•电缆敷设:动力设备的施工程序：设备开箱检查 f 安装前的检查 f 电动机安装、接线 f 电机干燥 f 控制、...
