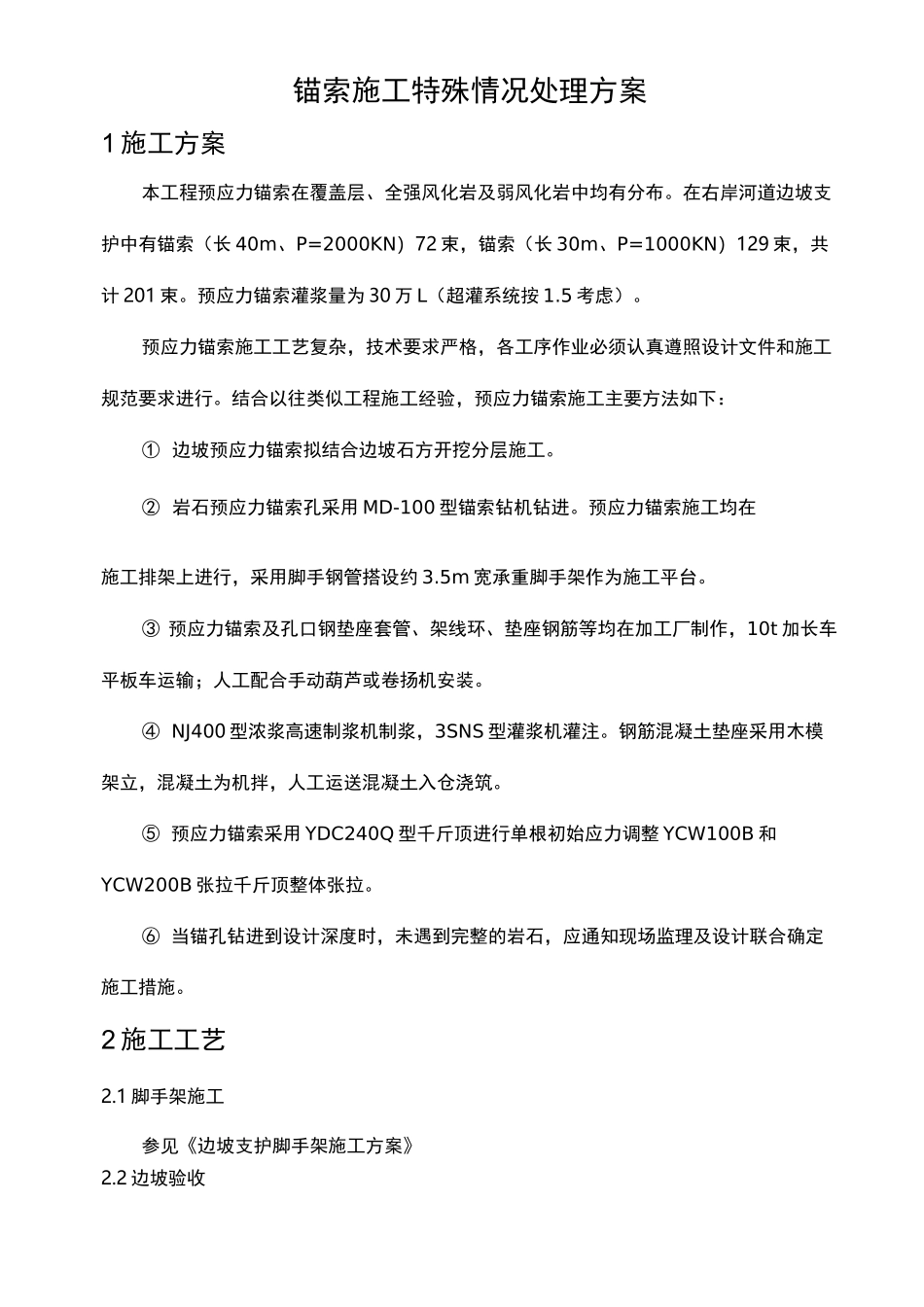

锚索施工特殊情况处理方案

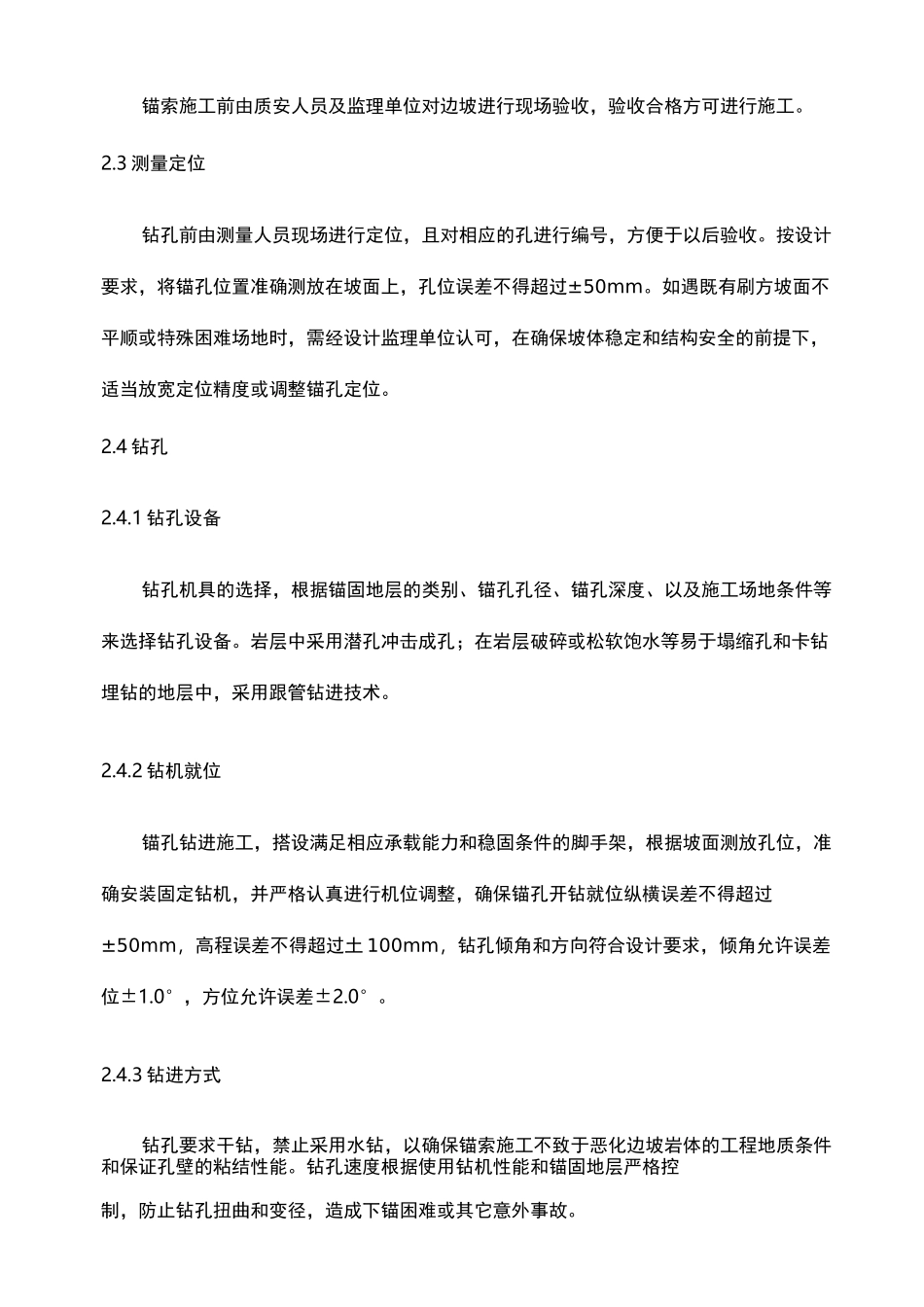

锚索施工特殊情况处理方案1 施工方案本工程预应力锚索在覆盖层、全强风化岩及弱风化岩中均有分布。在右岸河道边坡支护中有锚索（长 40m、P=2000KN）72 束，锚索（长 30m、P=1000KN）129 束，共计 201 束。预应力锚索灌浆量为 30 万 L（超灌系统按 1.5 考虑）。预应力锚索施工工艺复杂，技术要求严格，各工序作业必须认真遵照设计文件和施工规范要求进行。结合以往类似工程施工经验，预应力锚索施工主要方法如下：① 边坡预应力锚索拟结合边坡石方开挖分层施工。② 岩石预应力锚索孔采用 MD-100 型锚索钻机钻进。预应力锚索施工均在施工排架上进行，采用脚手钢管搭设约 3.5m 宽承重脚手架作为施工平台。③ 预应力锚索及孔口钢垫座套管、架线环、垫座钢筋等均在加工厂制作，10t 加长车平板车运输；人工配合手动葫芦或卷扬机安装。④ NJ400 型浓浆高速制浆机制浆，3SNS 型灌浆机灌注。钢筋混凝土垫座采用木模架立，混凝土为机拌，人工运送混凝土入仓浇筑。⑤ 预应力锚索采用 YDC240Q 型千斤顶进行单根初始应力调整 YCW100B 和YCW200B 张拉千斤顶整体张拉。⑥ 当锚孔钻进到设计深度时，未遇到完整的岩石，应通知现场监理及设计联合确定施工措施。2 施工工艺2.1 脚手架施工参见《边坡支护脚手架施工方案》2.2 边坡验收锚索施工前由质安人员及监理单位对边坡进行现场验收，验收合格方可进行施工。2.3 测量定位钻孔前由测量人员现场进行定位，且对相应的孔进行编号，方便于以后验收。按设计要求，将锚孔位置准确测放在坡面上，孔位误差不得超过±50mm。如遇既有刷方坡面不平顺或特殊困难场地时，需经设计监理单位认可，在确保坡体稳定和结构安全的前提下，适当放宽定位精度或调整锚孔定位。2.4 钻孔2.4.1 钻孔设备钻孔机具的选择，根据锚固地层的类别、锚孔孔径、锚孔深度、以及施工场地条件等来选择钻孔设备。岩层中采用潜孔冲击成孔；在岩层破碎或松软饱水等易于塌缩孔和卡钻埋钻的地层中，采用跟管钻进技术。2.4.2 钻机就位锚孔钻进施工，搭设满足相应承载能力和稳固条件的脚手架，根据坡面测放孔位，准确安装固定钻机，并严格认真进行机位调整，确保锚孔开钻就位纵横误差不得超过±50mm，高程误差不得超过土 100mm，钻孔倾角和方向符合设计要求，倾角允许误差位±1.0°，方位允许误差±2.0°。2.4.3 钻进方式钻孔要求干钻，禁止采用水钻，以确保锚索施工不致于恶化边坡岩体的工程地质条件和保证孔壁的粘结性能...
