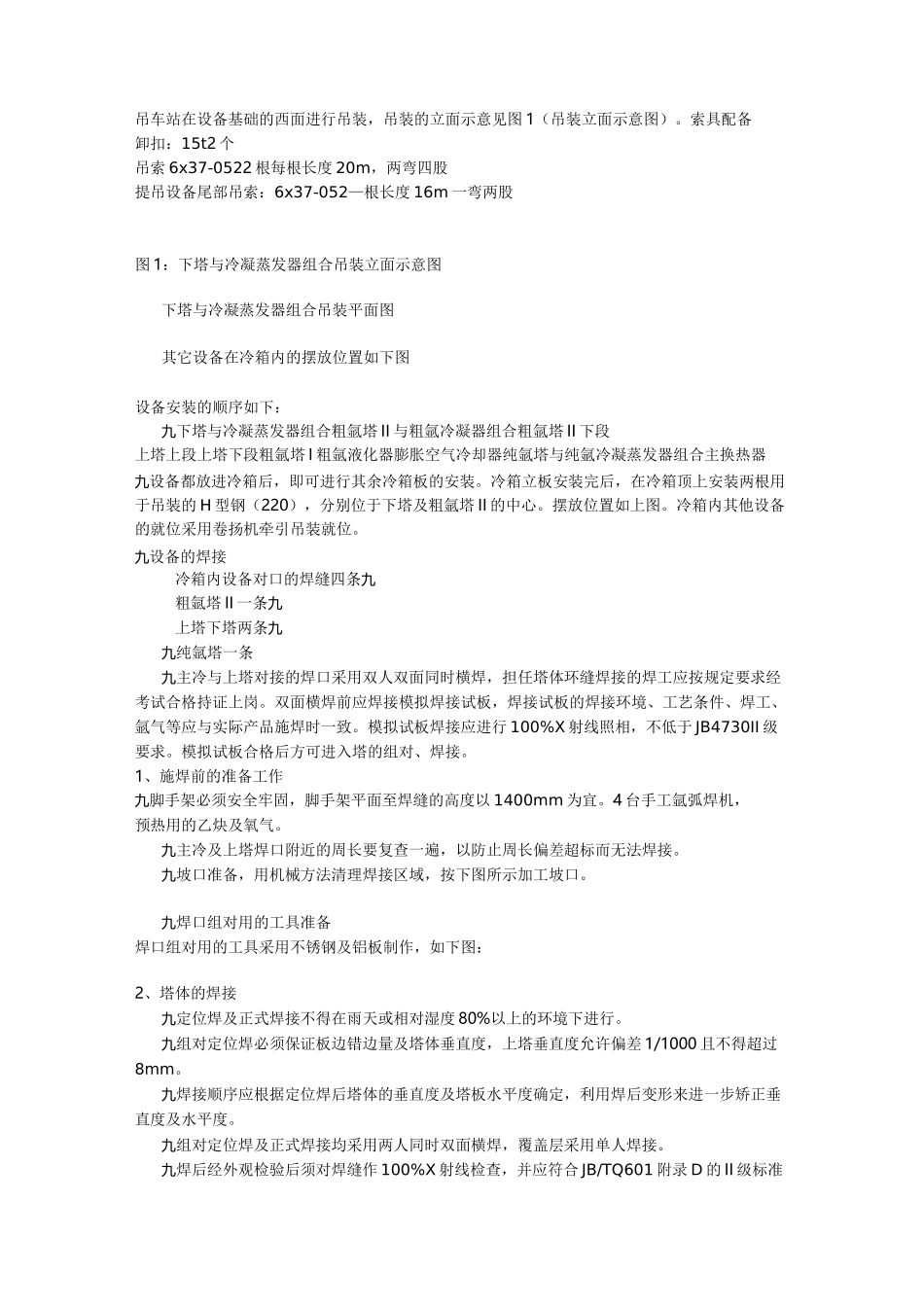

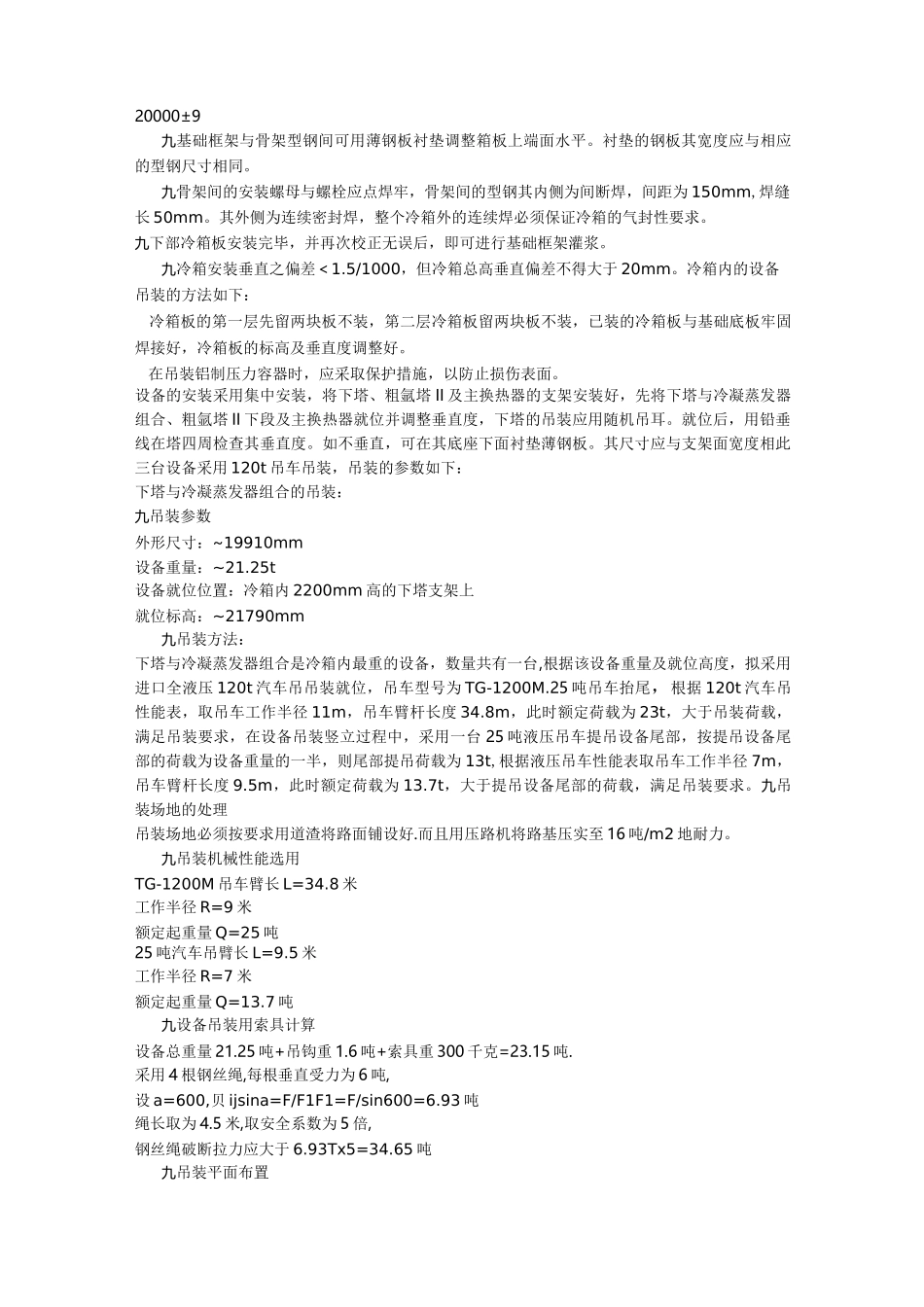

空分装置施工方案一：工程概况本 工 程 是 梅 塞 尔 气 体 有 限 公 司 12000Nm3/h 空 分 装 置 的 一 期 工 程 ， 用 于 建 造 一 套12000Nm3/h 的空分装置，包括液化和充瓶系统。工程占地面积为 26300 平方米。总投资额为11000 万元，预期于 2004 年 3 月投产。天辰化学工程公司负责工程的设计工作，山河监理公司负责工程监理。主体设备中空分冷箱由杭氧制造，氧压机由杭氧供货，空压机、氮气压缩机、膨胀机 DCS 系统、分析仪表及部分阀门采用进口设备。在业主和监理公司管理下，施工单位以包工、包料、包工期、包质量的总包方式承接施工。整个工程土建交安于 11 月中上旬，安装工程总工期为 150 日历天。本工程在施工过程中，必须做到合理规划场地、科学组织、统筹安排和采用先进的施工技术和施工工艺。确保本工程优质、安全、正点完成。二：编制依据1、杭氧提供的冷箱部分的设计施工图及工艺流程图2、杭氧提供的冷箱安装施工说明3、杭氧提供的安装施工规范4、金属制件的除油清洗 HT8009-885、大型空分设备安装技术规范 HTA1107-936、铝制空分设备安装焊接技术条件 HTA5411-2001 三：主要施工技术措施1.冷箱底板的安装在冷箱底板安装前，会同业主现场代表、监理工程师及土建承包商对基础进行验收。在基础上应明显地标识标高基础线和纵横中心线，并应有沉降观测点，基础外观不得有裂纹、蜂窝、空洞、露筋等缺陷，按照杭氧及天辰设计院的图纸对基础的尺寸进行复测检查，其允许偏差应符合杭氧的图纸及 GB50231-98 规范要求。九基础处理基础验收合格后，用水准仪测量基础底板标高,应满足设备图纸的要求，空分基础表面混凝土水平度不应超过 5/1000,全长不应超过 15mm.基础底板及底板间的水平度不应超过 1/1000.下塔支架，粗氩塔 II 支架基础底板及底板间水平度不大于 1/1000。然后将基础上的碎石、泥土、积水等杂物清理掉。如果基础底板的水平度超过图纸的要求，那就需要用钢板在基础底板上面找平，钢板的宽度要与冷箱板的骨架的型钢相同，找平后，用水准仪测量，水平度不应超过图纸要求且全长不应超过 2mm。2.冷箱板的安装基础底板标高校正好后，即可进行冷箱板的安装，在安装冷箱板时相邻两面可在地面上预拼装成整片或角型，每片对角线长度误差及四边垂直度误差如下：尺寸公差带大于至10002000±320004000±440008000±5800012000±61200016000±71600020000±820000±9九基础框架与骨架...
