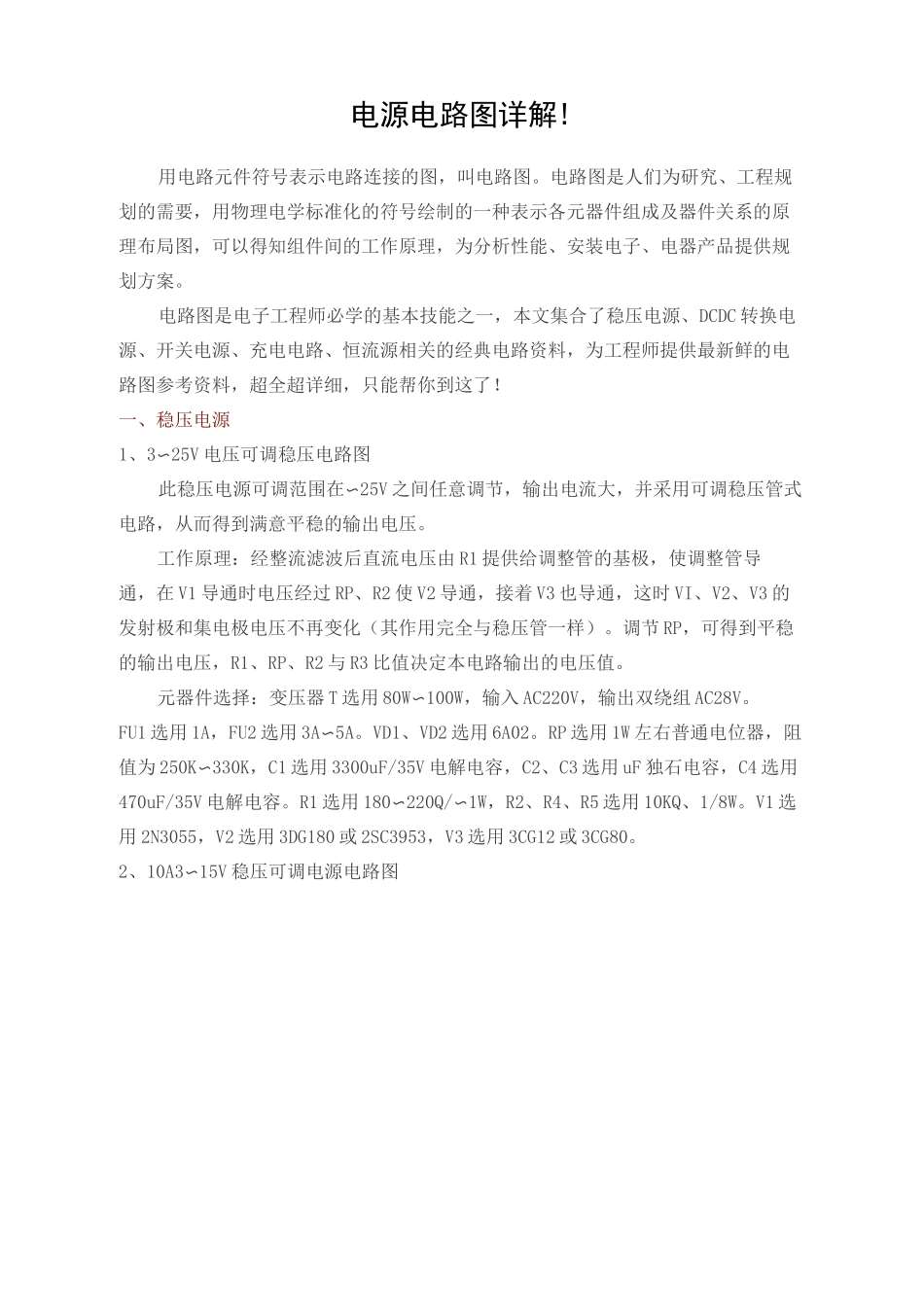

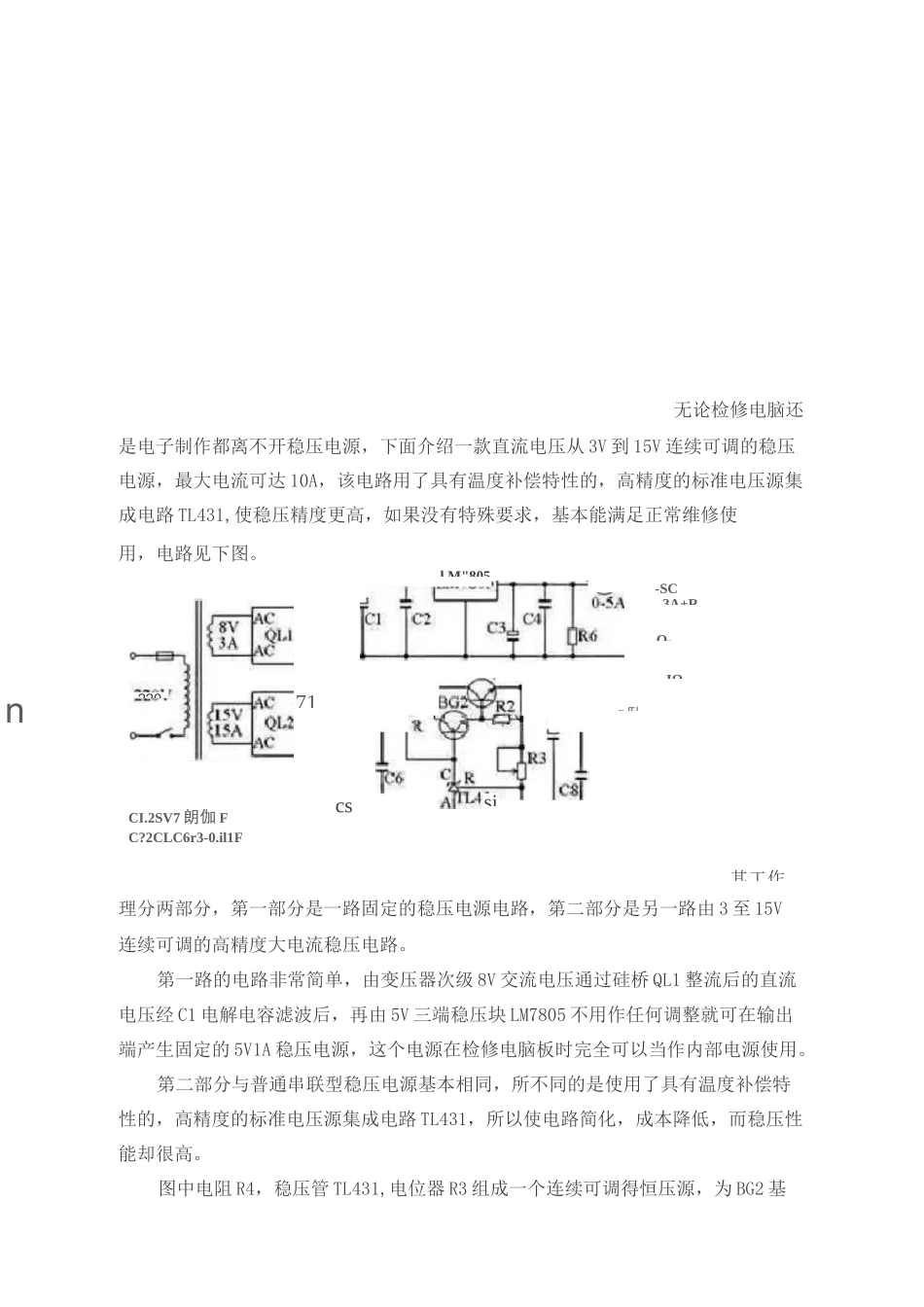

电源电路图详解FinalapprovaldraftonNovember22,2020电源电路图详解!用电路元件符号表示电路连接的图，叫电路图。电路图是人们为研究、工程规划的需要，用物理电学标准化的符号绘制的一种表示各元器件组成及器件关系的原理布局图，可以得知组件间的工作原理，为分析性能、安装电子、电器产品提供规划方案。电路图是电子工程师必学的基本技能之一，本文集合了稳压电源、DCDC 转换电源、开关电源、充电电路、恒流源相关的经典电路资料，为工程师提供最新鲜的电路图参考资料，超全超详细，只能帮你到这了！一、稳压电源1、3〜25V 电压可调稳压电路图此稳压电源可调范围在〜25V 之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。工作原理：经整流滤波后直流电压由 R1 提供给调整管的基极，使调整管导通，在 V1 导通时电压经过 RP、R2 使 V2 导通，接着 V3 也导通，这时 VI、V2、V3 的发射极和集电极电压不再变化（其作用完全与稳压管一样）。调节 RP，可得到平稳的输出电压，R1、RP、R2 与 R3 比值决定本电路输出的电压值。元器件选择：变压器 T 选用 80W〜100W，输入 AC220V，输出双绕组 AC28V。FU1 选用 1A，FU2 选用 3A〜5A。VD1、VD2 选用 6A02。RP 选用 1W 左右普通电位器，阻值为 250K〜330K，C1 选用 3300uF/35V 电解电容，C2、C3 选用 uF 独石电容，C4 选用470uF/35V 电解电容。R1 选用 180〜220Q/〜1W，R2、R4、R5 选用 10KQ、1/8W。V1 选用 2N3055，V2 选用 3DG180 或 2SC3953，V3 选用 3CG12 或 3CG80。2、10A3〜15V 稳压可调电源电路图csIOCI.2SV7 朗伽 FC?2CLC6r3-0.il1F小三耳井联 RKPOE2^7KK3-20KAlIK其工作无论检修电脑还是电子制作都离不开稳压电源，下面介绍一款直流电压从 3V 到 15V 连续可调的稳压电源，最大电流可达 10A，该电路用了具有温度补偿特性的，高精度的标准电压源集成电路 TL431,使稳压精度更高，如果没有特殊要求，基本能满足正常维修使用，电路见下图。理分两部分，第一部分是一路固定的稳压电源电路，第二部分是另一路由 3 至 15V连续可调的高精度大电流稳压电路。第一路的电路非常简单，由变压器次级 8V 交流电压通过硅桥 QL1 整流后的直流电压经 C1 电解电容滤波后，再由 5V 三端稳压块 LM7805 不用作任何调整就可在输出端产生固定的 5V1A 稳压电源，这个电源在检修电脑板时完全可以当作内部电...
