高速ADC时钟发生器的设计与实现的开题报告

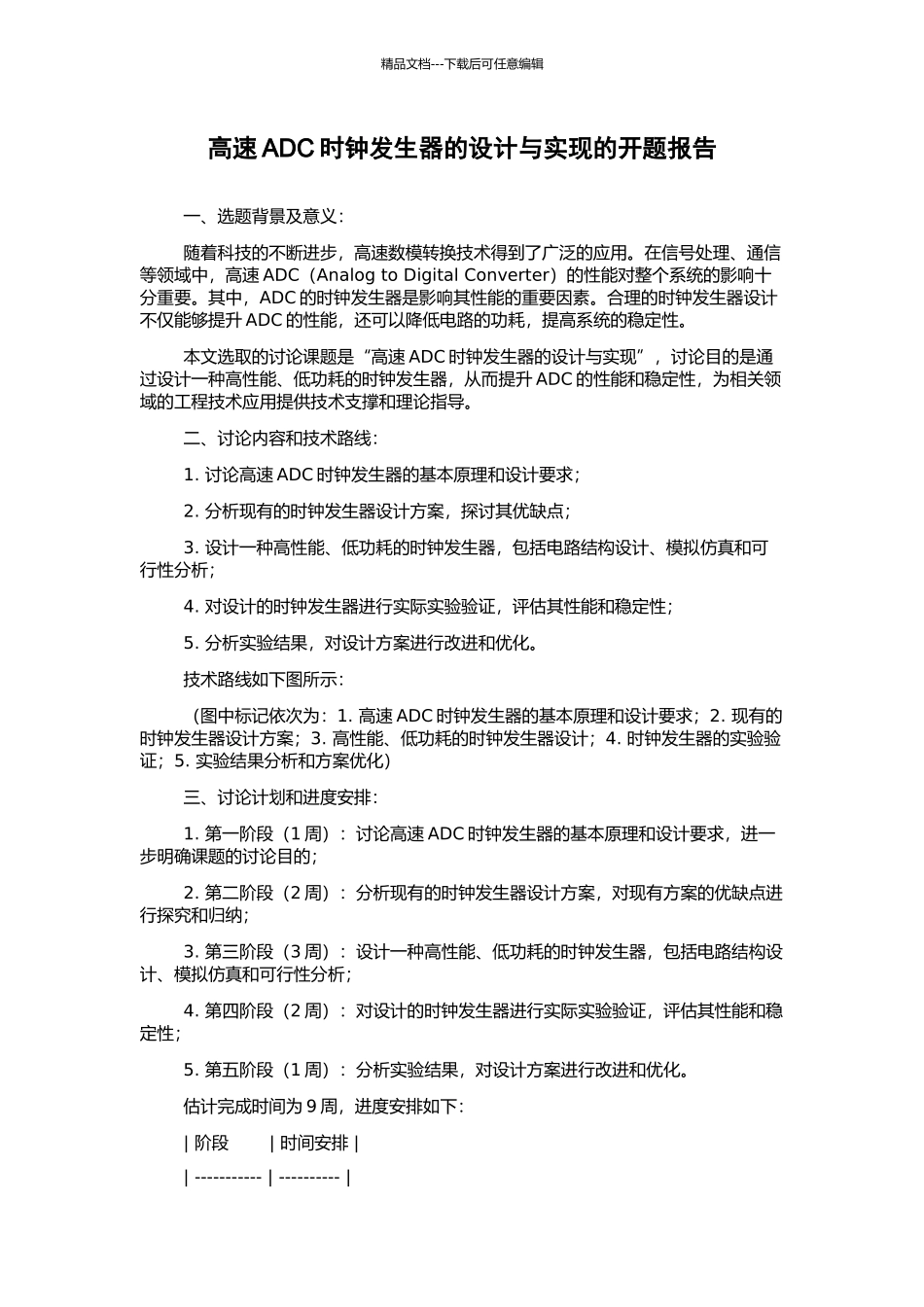

高速ADC时钟发生器的设计与实现的开题报告_第1页
1/2

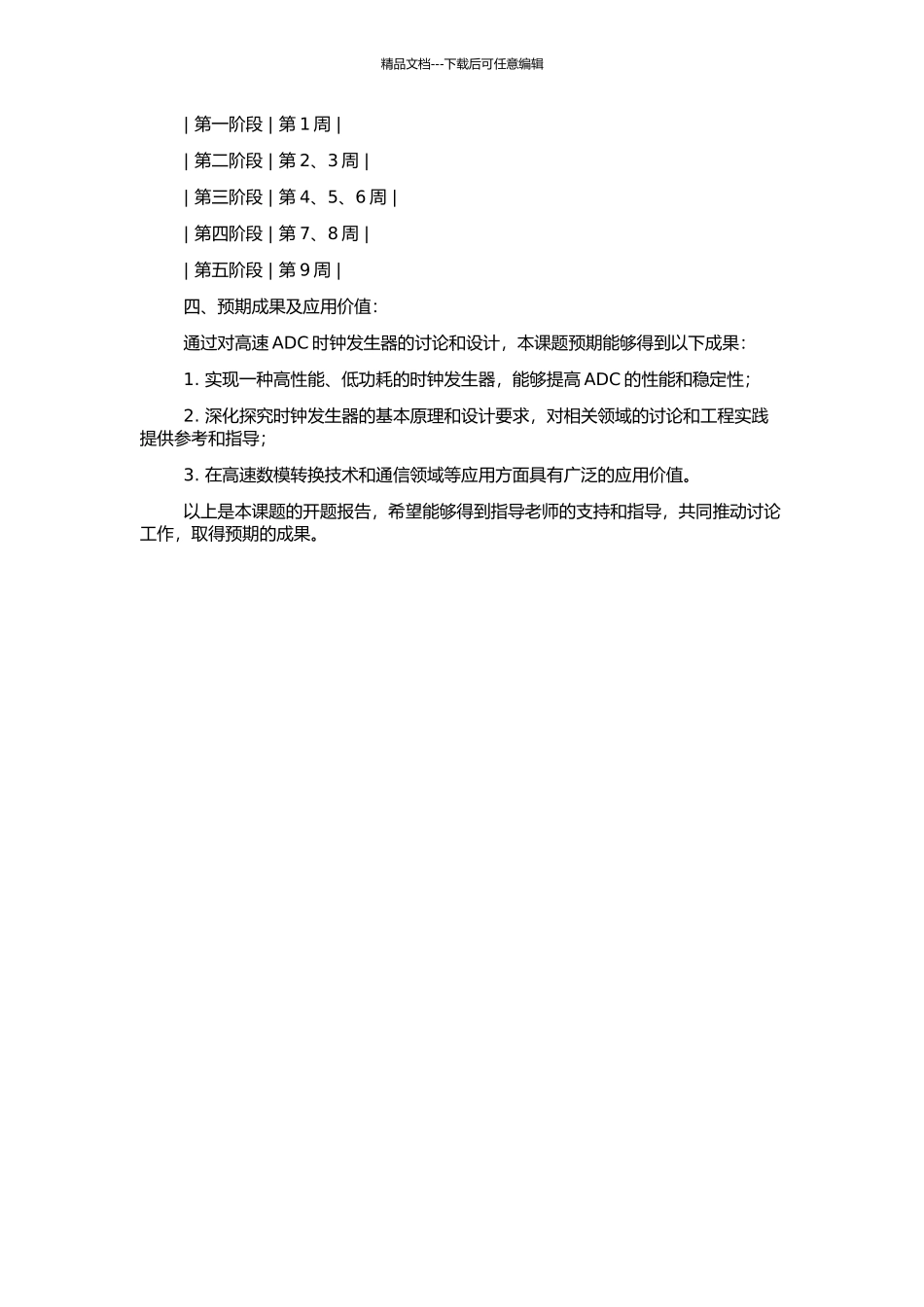

高速ADC时钟发生器的设计与实现的开题报告_第2页
2/2
精品文档---下载后可任意编辑高速 ADC 时钟发生器的设计与实现的开题报告一、选题背景及意义:随着科技的不断进步,高速数模转换技术得到了广泛的应用。在信号处理、通信等领域中,高速 ADC(Analog to Digital Converter)的性能对整个系统的影响十分重要。其中,ADC 的时钟发生器是影响其性能的重要因素。合理的时钟发生器设计不仅能够提升 ADC 的性能,还可以降低电路的功耗,提高系统的稳定性。本文选取的讨论课题是“高速 ADC 时钟发生器的设计与实现”,讨论目的是通过设计一种高性能、低功耗的时钟发生器,从而提升 ADC 的性能和稳定性,为相关领域的工程技术应用提供技术支撑和理论指导。二、讨论内容和技术路线:1. 讨论高速 ADC 时钟发生器的基本原理和设计要求;2. 分析现有的时钟发生器设计方案,探讨其优缺点;3. 设计一种高性能、低功耗的时钟发生器,包括电路结构设计、模拟仿真和可行性分析;4. 对设计的时钟发生器进行实际实验验证,评估其性能和稳定性;5. 分析实验结果,对设计方案进行改进和优化。技术路线如下图所示:(图中标记依次为:1. 高速 ADC 时钟发生器的基本原理和设计要求;2. 现有的时钟发生器设计方案;3. 高性能、低功耗的时钟发生器设计;4. 时钟发生器的实验验证;5. 实验结果分析和方案优化)三、讨论计划和进度安排:1. 第一阶段(1 周):讨论高速 ADC 时钟发生器的基本原理和设计要求,进一步明确课题的讨论目的;2. 第二阶段(2 周):分析现有的时钟发生器设计方案,对现有方案的优缺点进行探究和归纳;3. 第三阶段(3 周):设计一种高性能、低功耗的时钟发生器,包括电路结构设计、模拟仿真和可行性分析;4. 第四阶段(2 周):对设计的时钟发生器进行实际实验验证,评估其性能和稳定性;5. 第五阶段(1 周):分析实验结果,对设计方案进行改进和优化。估计完成时间为 9 周,进度安排如下:| 阶段 | 时间安排 | | ----------- | ---------- | 精品文档---下载后可任意编辑| 第一阶段 | 第 1 周 | | 第二阶段 | 第 2、3 周 | | 第三阶段 | 第 4、5、6 周 | | 第四阶段 | 第 7、8 周 | | 第五阶段 | 第 9 周 | 四、预期成果及应用价值:通过对高速 ADC 时钟发生器的讨论和设计,本课题预期能够得到以下成果:1. 实现一种高性能、低功耗的时钟发生器,能够提高 ADC 的性能和稳定性;2. 深化探究时钟发生...
