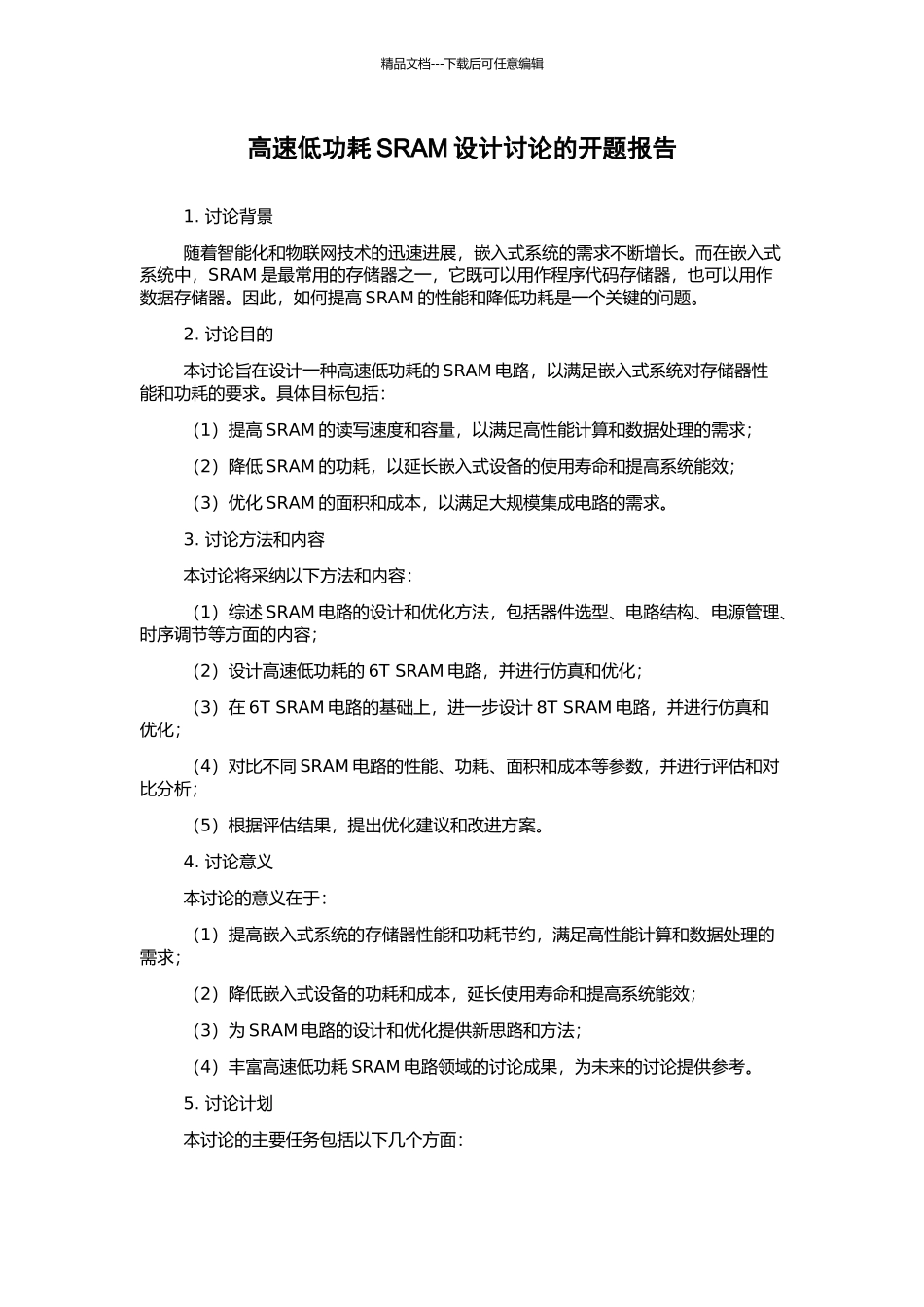

精品文档---下载后可任意编辑高速低功耗 SRAM 设计讨论的开题报告1. 讨论背景随着智能化和物联网技术的迅速进展，嵌入式系统的需求不断增长。而在嵌入式系统中，SRAM 是最常用的存储器之一，它既可以用作程序代码存储器，也可以用作数据存储器。因此，如何提高 SRAM 的性能和降低功耗是一个关键的问题。2. 讨论目的本讨论旨在设计一种高速低功耗的 SRAM 电路，以满足嵌入式系统对存储器性能和功耗的要求。具体目标包括：（1）提高 SRAM 的读写速度和容量，以满足高性能计算和数据处理的需求；（2）降低 SRAM 的功耗，以延长嵌入式设备的使用寿命和提高系统能效；（3）优化 SRAM 的面积和成本，以满足大规模集成电路的需求。3. 讨论方法和内容本讨论将采纳以下方法和内容：（1）综述 SRAM 电路的设计和优化方法，包括器件选型、电路结构、电源管理、时序调节等方面的内容；（2）设计高速低功耗的 6T SRAM 电路，并进行仿真和优化；（3）在 6T SRAM 电路的基础上，进一步设计 8T SRAM 电路，并进行仿真和优化；（4）对比不同 SRAM 电路的性能、功耗、面积和成本等参数，并进行评估和对比分析；（5）根据评估结果，提出优化建议和改进方案。4. 讨论意义本讨论的意义在于：（1）提高嵌入式系统的存储器性能和功耗节约，满足高性能计算和数据处理的需求；（2）降低嵌入式设备的功耗和成本，延长使用寿命和提高系统能效；（3）为 SRAM 电路的设计和优化提供新思路和方法；（4）丰富高速低功耗 SRAM 电路领域的讨论成果，为未来的讨论提供参考。5. 讨论计划本讨论的主要任务包括以下几个方面：精品文档---下载后可任意编辑（1）第一阶段（1 个月）：综述 SRAM 电路的设计和优化方法，确定讨论内容和目标；（2）第二阶段（3 个月）：设计高速低功耗的 6T SRAM 电路，并进行仿真和优化；（3）第三阶段（2 个月）：在 6T SRAM 电路的基础上，进一步设计 8T SRAM电路，并进行仿真和优化；（4）第四阶段（2 个月）：对比不同 SRAM 电路的性能、功耗、面积和成本等参数，并进行评估和对比分析；（5）第五阶段（1 个月）：根据评估结果，提出优化建议和改进方案，撰写论文并进行答辩。6. 预期结果本讨论估计可以获得以下讨论成果：（1）设计一种高速低功耗的 6T SRAM 电路，性能和功耗优于传统设计；（2）设计一种高速低功耗的 8T SRAM 电路，能够进一步提高容量和性能；（3）评估和对比不同 SRAM ...
