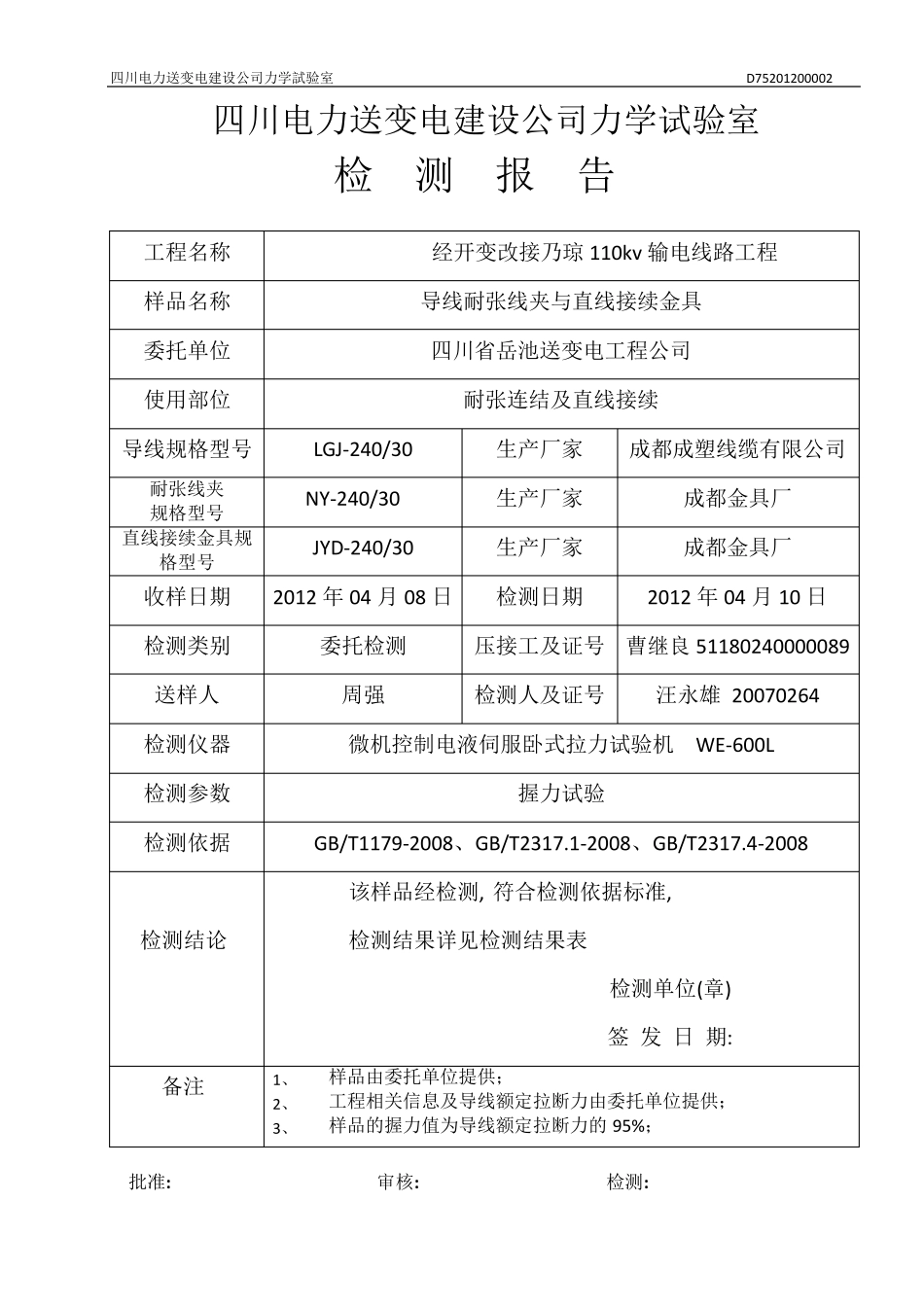

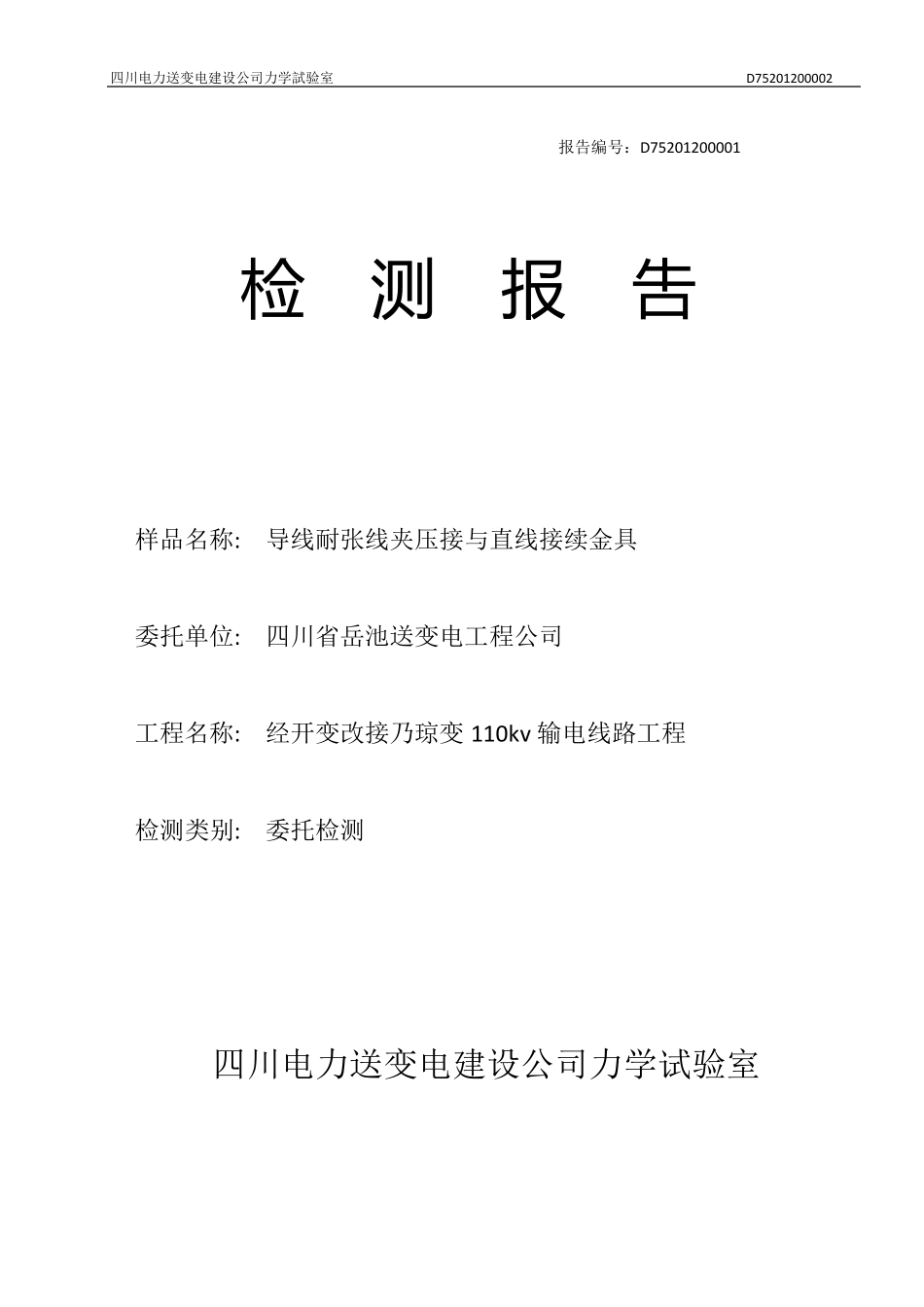

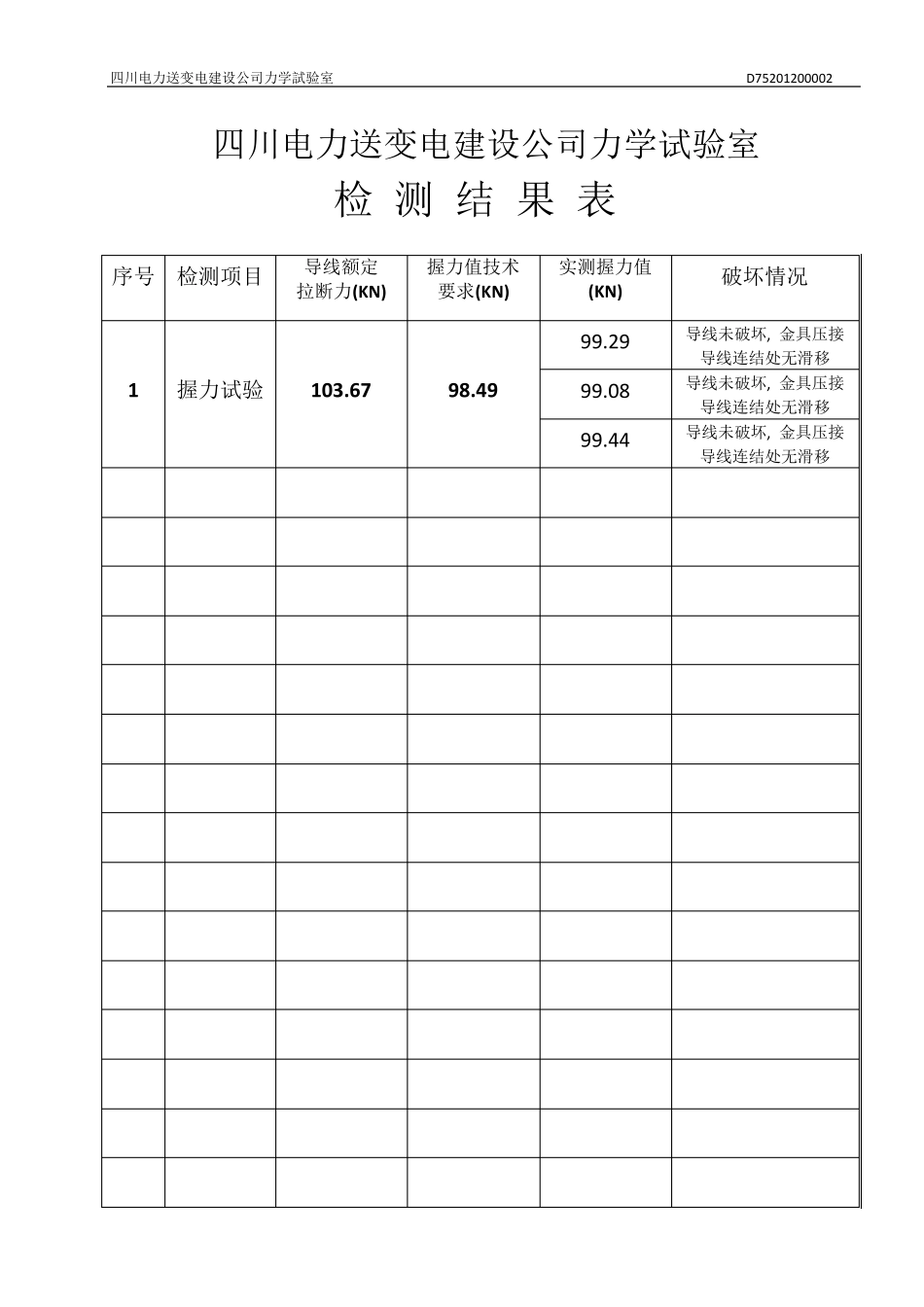

四川电力送变电建设公司力学試验室 D75201200002 报告编号：D75201200001 检 测 报 吿 样品名称: 导线耐张线夹压接与直线接续金具 委托单位: 四川省岳池送变电工程公司 工程名称: 经开变改接乃琼变110kv 输电线路工程 检测类别: 委托检测 四川电力送变电建设公司力学试验室 四川电力送变电建设公司力学試验室 D75201200002 四川电力送变电建设公司力学试验室 检 测 报 告 工程名称 经开变改接乃琼110kv 输电线路工程 样品名称 导线耐张线夹与直线接续金具 委托单位 四川省岳池送变电工程公司 使用部位 耐张连结及直线接续 导线规格型号 LGJ-240/30 生产厂家 成都成塑线缆有限公司 耐张线夹 规格型号 NY-240/30 生产厂家 成都金具厂 直线接续金具规格型号 JYD-240/30 生产厂家 成都金具厂 收样日期 2012 年04 月08 日 检测日期 2012 年04 月10 日 检测类别 委托检测 压接工及证号 曹继良51180240000089 送样人 周强 检测人及证号 汪永雄 20070264 检测仪器 微机控制电液伺服卧式拉力试验机 WE-600L 检测参数 握力试验 检测依据 GB/T1179-2008、GB/T2317.1-2008、GB/T2317.4-2008 检测结论 该样品经检测, 符合检测依据标准, 检测结果详见检测结果表 检测单位(章) 签 发 日 期: 备注 1、 样品由委托单位提供； 2、 工程相关信息及导线额定拉断力由委托单位提供； 3、 样品的握力值为导线额定拉断力的 95%； 批准: 审核: 检测: 四川电力送变电建设公司力学試验室 D75201200002 四川电力送变电建设公司力学试验室 检 测 结 果 表 序号 检测项目 导线额定 拉断力(KN) 握力值技术 要求(KN) 实测握力值 (KN) 破坏情况 1 握力试验 103.67 98.49 99.29 导线未破坏, 金具压接导线连结处无滑移 99.08 导线未破坏, 金具压接导线连结处无滑移 99.44 导线未破坏, 金具压接导线连结处无滑移 四川电力送变电建设公司力学試验室 D75201200002 报告编号：D75201200002 检 测 报 吿 样品名称: 地线耐张线夹压接与直线接续金具 委托单位: 四川省岳池送变电工程公司 工程名称: 经开变改接乃琼变110kv 输电线路工程 检测类别: 委托检测 四川电力送变电建设公司力学试验室 四川电力送变电建设公司力学試验室 D75201200002 四川电力送变电建设公司力学试验室 检 测 报 告 工程名称 经开变改接乃琼110kv 输电线路工程...
