导地线架设施工作业指导书

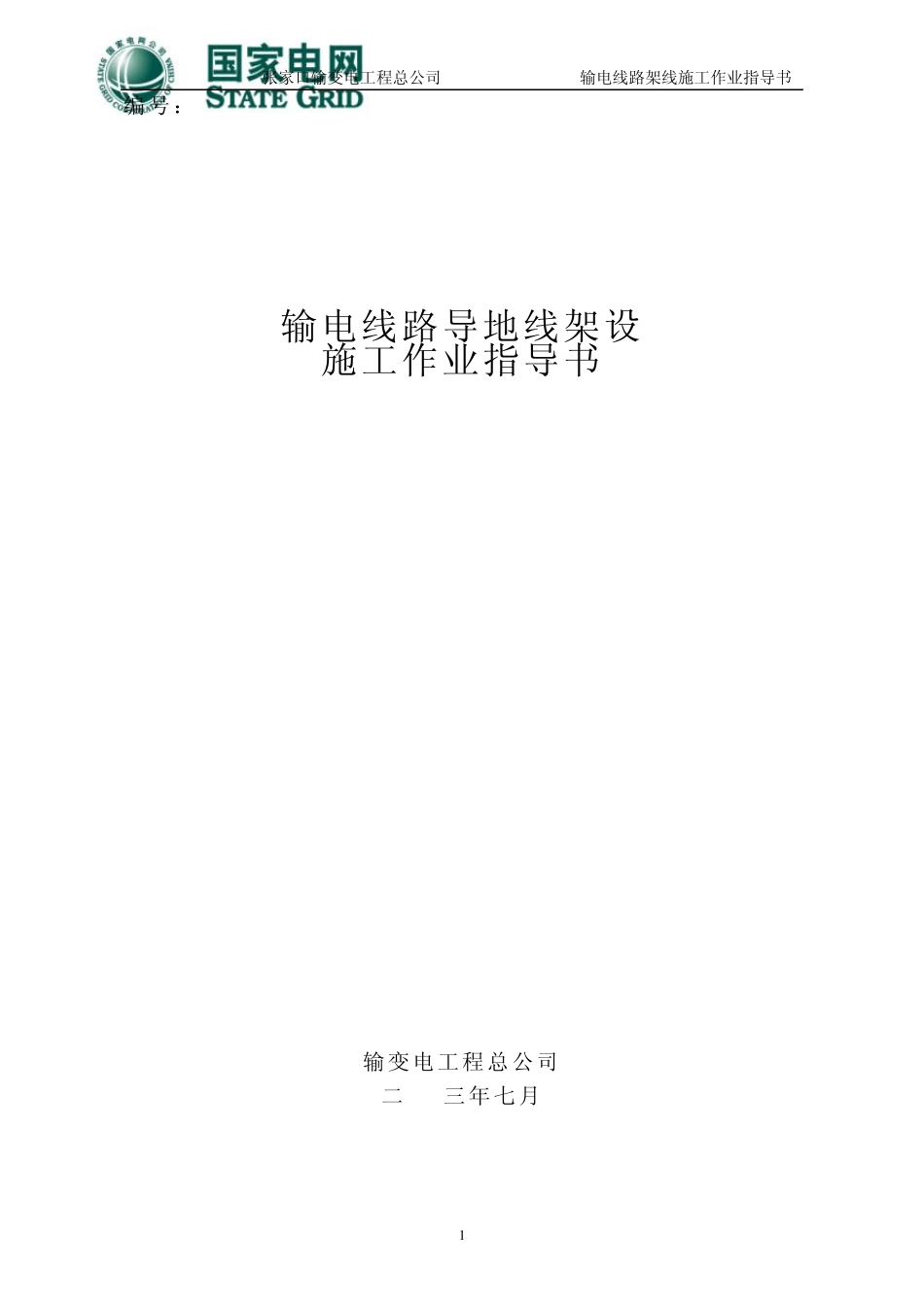

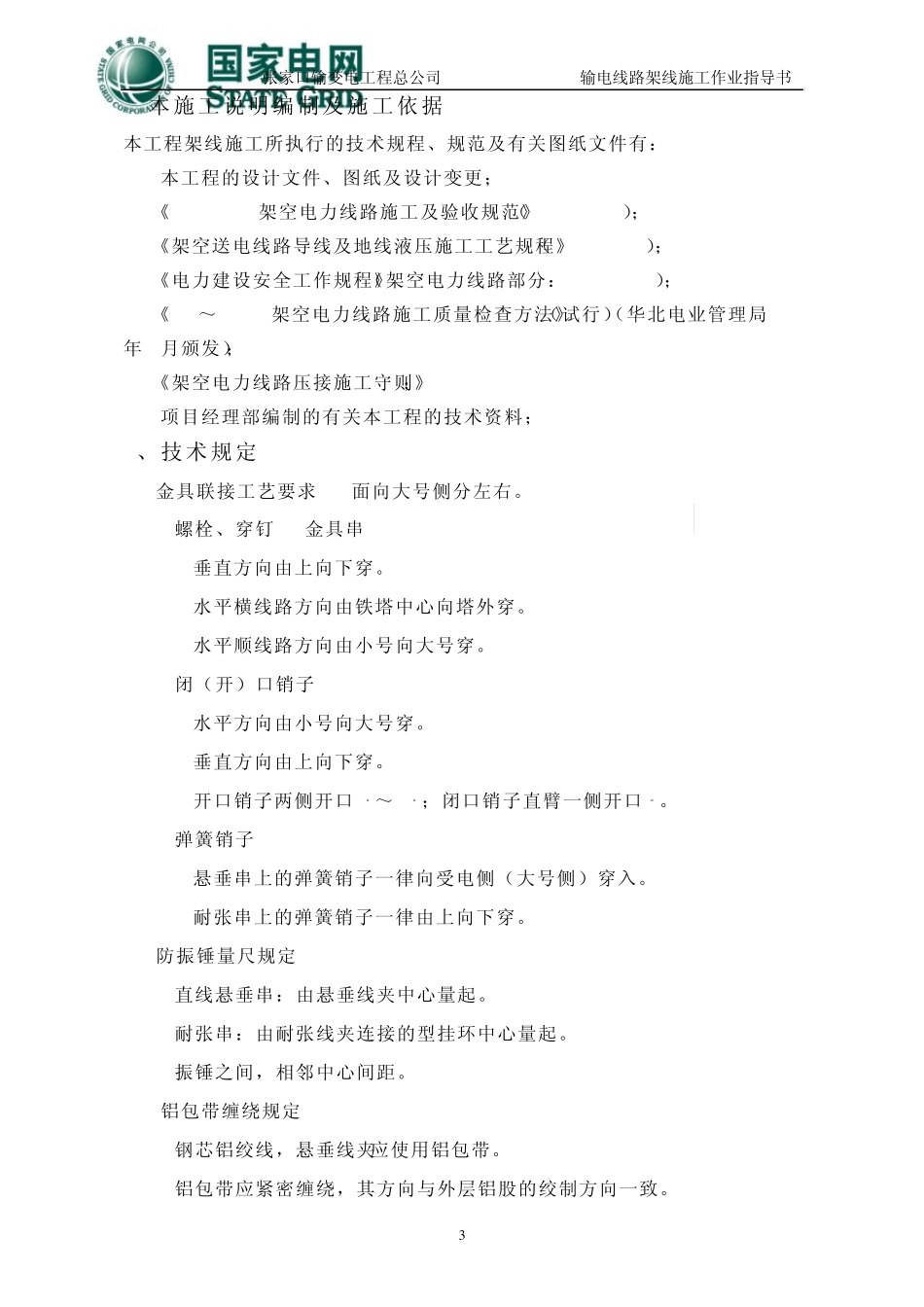

张家口输变电工程总公司 输电线路架线施工作业指导书 1 编号：ZGS/GY.36-2003 输电线路导地线架设 施工作业指导书 输变电工程总公司 二00三年七月 张家口输变电工程总公司 输电线路架线施工作业指导书 2 批准： 审核： 编写： 张家口输变电工程总公司 输电线路架线施工作业指导书 3 1.本施工说明编制及施工依据 本工程架线施工所执行的技术规程、规范及有关图纸文件有： 1.1•本工程的设计文件、图纸及设计变更； 1.2《110-500kV架空电力线路施工及验收规范》（GBJ 233-90）； 1.3《架空送电线路导线及地线液压施工工艺规程》（SDJ 226-87）； 1.4《电力建设安全工作规程》（架空电力线路部分：DL5009.2-94）； 1.5《110～500kV架空电力线路施工质量检查方法》（试行）（华北电业管理局1994年 9月颁发）； 1.6《架空电力线路压接施工守则》； 1.7 项目经理部编制的有关本工程的技术资料； 2、技术规定 2.1金具联接工艺要求: 面向大号侧分左右。 2.1.1螺栓、穿钉 金具串 2.1.1.1垂直方向由上向下穿。 2.1.1.2水平横线路方向由铁塔中心向塔外穿。 2.1.1.3水平顺线路方向由小号向大号穿。 2.1.2闭（开）口销子 2.1.2.1水平方向由小号向大号穿。 2.1.2.2垂直方向由上向下穿。 2.1.2.3开口销子两侧开口60°～90°；闭口销子直臂一侧开口45°。 2.1.3弹簧销子 2.1.3.1悬垂串上的弹簧销子一律向受电侧（大号侧）穿入。 2.1.3.2耐张串上的弹簧销子一律由上向下穿。 2.2防振锤量尺规定 2.2.1直线悬垂串：由悬垂线夹中心量起。 2.2.2耐张串：由耐张线夹连接的U型挂环中心量起。 2.2.3振锤之间，相邻中心间距。 2.3.铝包带缠绕规定 2.3.1钢芯铝绞线，悬垂线夹 应使用铝包带。 2.3.2铝包带应紧密缠绕，其方向与外层铝股的绞制方向一致。 张家口输变电工程总公司 输电线路架线施工作业指导书 4 2.3.3所缠铝包带需露出夹口且不小于10mm，其端头应回夹于线夹或夹板内压住。 2.4.导、地线不允许接头的说明： 在跨越一、二级弱电线路、送电线路、一、二级公路不得有接头。 2.5.压接后破断拉力试验：导线、避雷线的接续管在架线前须做压接后的拉力实验，合格后方可用于工程施工。 2.6.线材、金具检验 2.6.1导线、地线、金具、绝缘子必须有产品出厂合格证书。 2.6.2导线、地线、金具、绝缘子必须经验收检查，外观质量符合国家标准。 2.6.3输电线路金具（含螺栓、开口销、垫片）一律采用涮锌。 2.7导...
