房地产工程1#～5#塔吊基础施工方案VIP免费

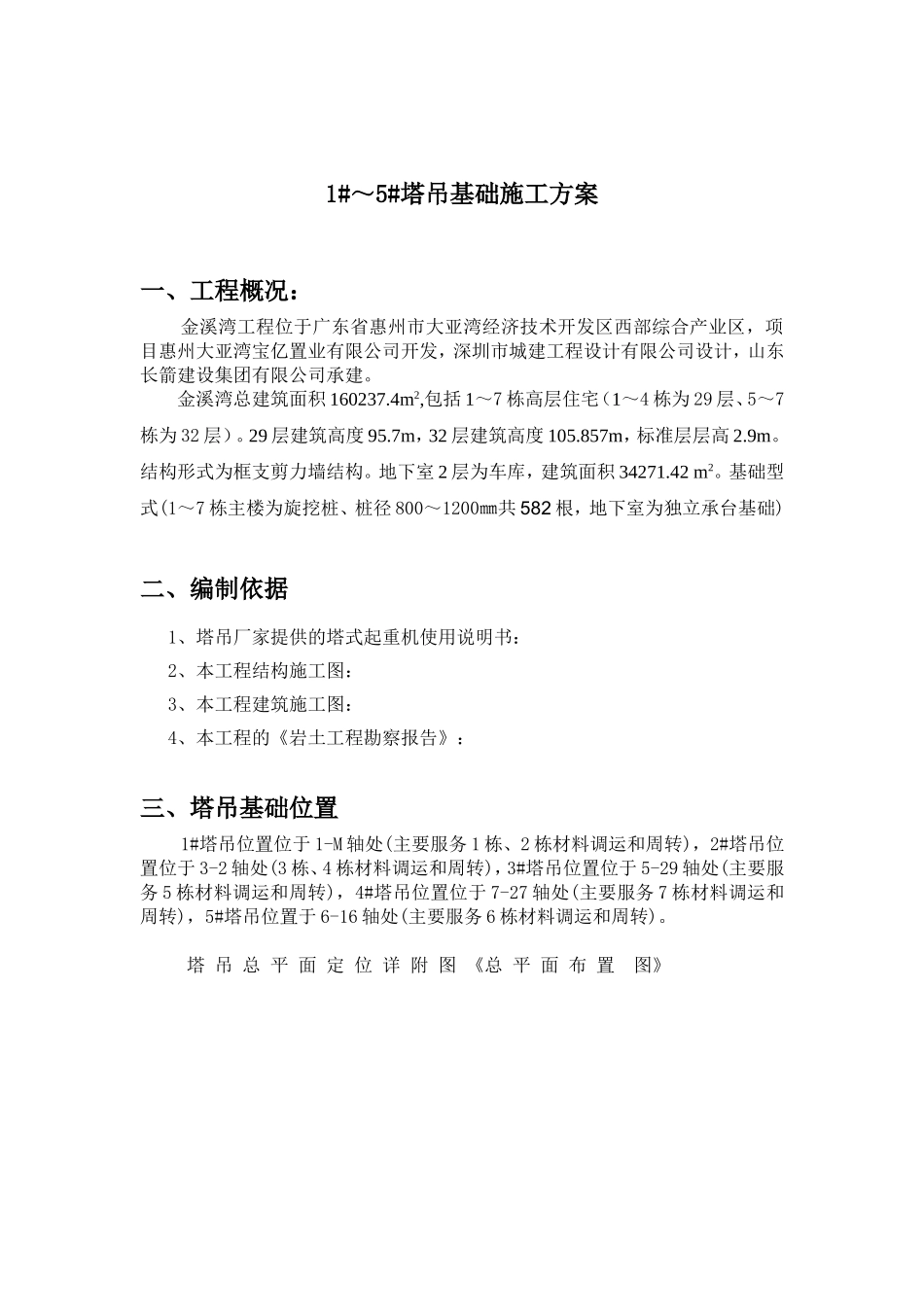

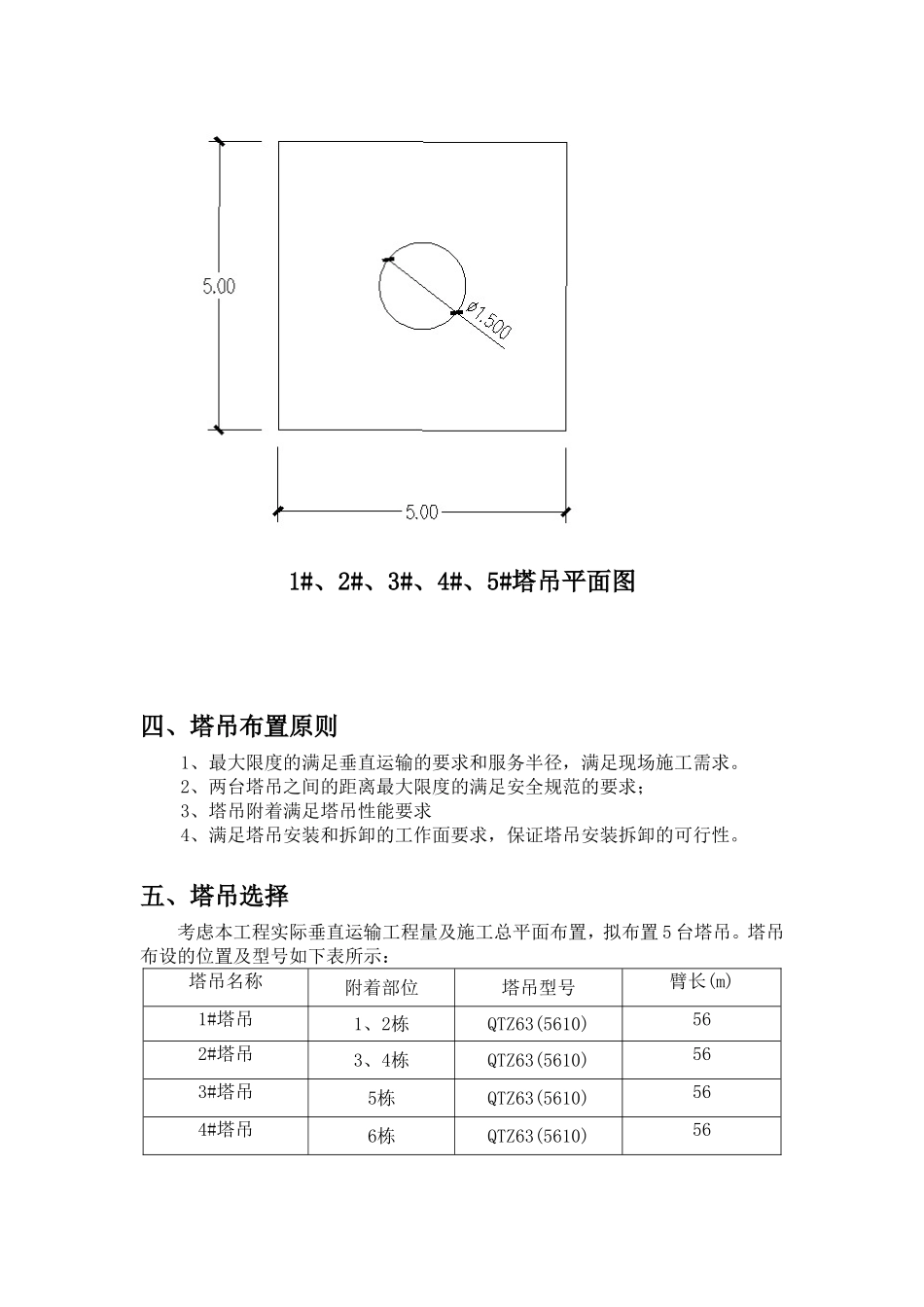

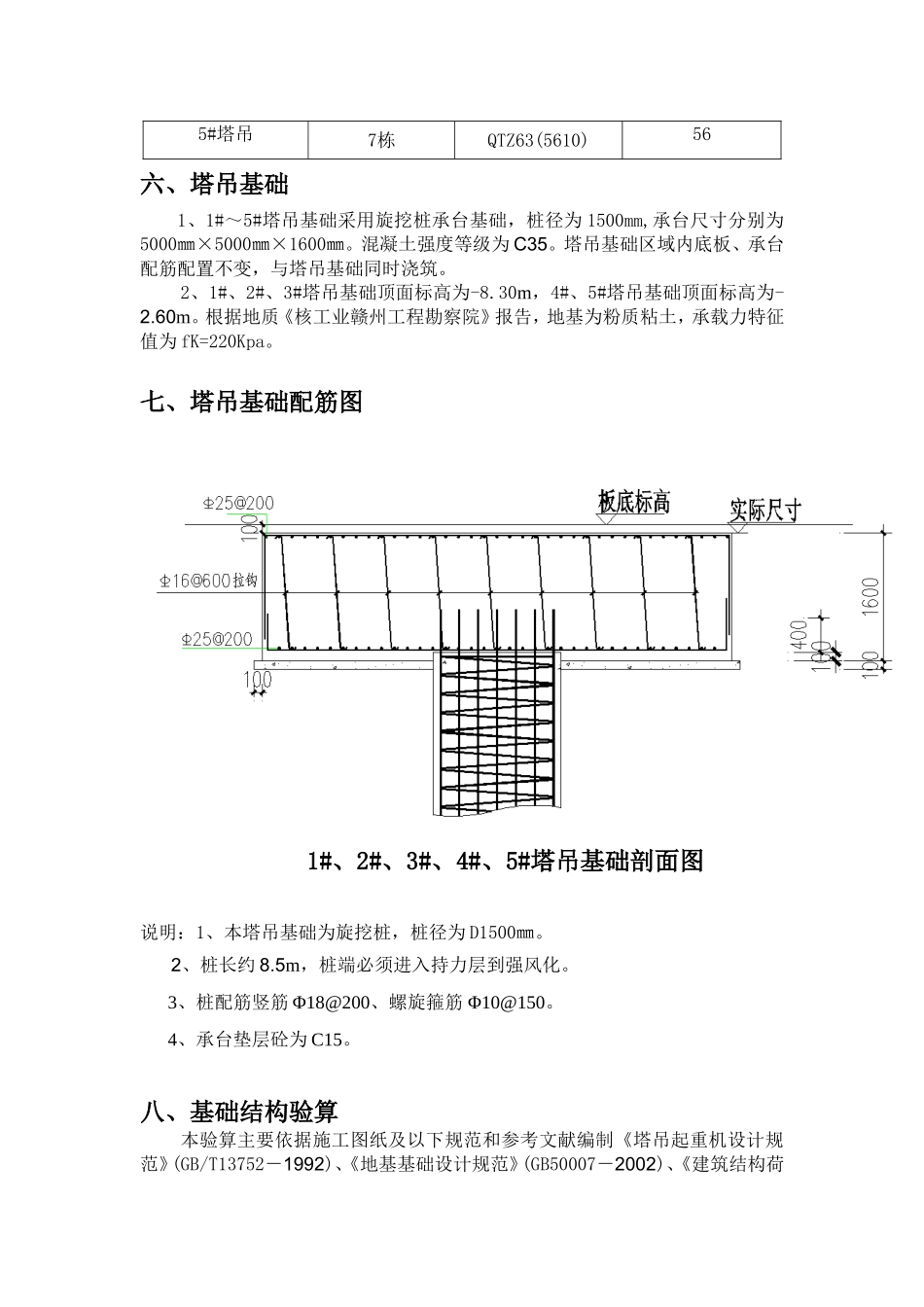

1#～5#塔吊基础施工方案一、工程概况：金溪湾工程位于广东省惠州市大亚湾经济技术开发区西部综合产业区，项目惠州大亚湾宝亿置业有限公司开发，深圳市城建工程设计有限公司设计，山东长箭建设集团有限公司承建。金溪湾总建筑面积160237.4m2,包括1～7栋高层住宅（1～4栋为29层、5～7栋为32层）。29层建筑高度95.7m，32层建筑高度105.857m，标准层层高2.9m。结构形式为框支剪力墙结构。地下室2层为车库，建筑面积34271.42m2。基础型式(1～7栋主楼为旋挖桩、桩径800～1200㎜共582根，地下室为独立承台基础)二、编制依据1、塔吊厂家提供的塔式起重机使用说明书：2、本工程结构施工图：3、本工程建筑施工图：4、本工程的《岩土工程勘察报告》：三、塔吊基础位置1#塔吊位置位于1-M轴处(主要服务1栋、2栋材料调运和周转)，2#塔吊位置位于3-2轴处(3栋、4栋材料调运和周转)，3#塔吊位置位于5-29轴处(主要服务5栋材料调运和周转)，4#塔吊位置位于7-27轴处(主要服务7栋材料调运和周转)，5#塔吊位置于6-16轴处(主要服务6栋材料调运和周转)。塔吊总平面定位详附图《总平面布置图》1#、2#、3#、4#、5#塔吊平面图四、塔吊布置原则1、最大限度的满足垂直运输的要求和服务半径，满足现场施工需求。2、两台塔吊之间的距离最大限度的满足安全规范的要求；3、塔吊附着满足塔吊性能要求4、满足塔吊安装和拆卸的工作面要求，保证塔吊安装拆卸的可行性。五、塔吊选择考虑本工程实际垂直运输工程量及施工总平面布置，拟布置5台塔吊。塔吊布设的位置及型号如下表所示：塔吊名称附着部位塔吊型号臂长(m)1#塔吊1、2栋QTZ63(5610)562#塔吊3、4栋QTZ63(5610)563#塔吊5栋QTZ63(5610)564#塔吊6栋QTZ63(5610)565#塔吊7栋QTZ63(5610)56六、塔吊基础1、1#～5#塔吊基础采用旋挖桩承台基础，桩径为1500mm,承台尺寸分别为5000㎜×5000㎜×1600㎜。混凝土强度等级为C35。塔吊基础区域内底板、承台配筋配置不变，与塔吊基础同时浇筑。2、1#、2#、3#塔吊基础顶面标高为-8.30m，4#、5#塔吊基础顶面标高为-2.60m。根据地质《核工业赣州工程勘察院》报告，地基为粉质粘土，承载力特征值为fK=220Kpa。七、塔吊基础配筋图1#、2#、3#、4#、5#塔吊基础剖面图说明：1、本塔吊基础为旋挖桩，桩径为D1500㎜。2、桩长约8.5m，桩端必须进入持力层到强风化。3、桩配筋竖筋Φ18@200、螺旋箍筋Φ10@150。4、承台垫层砼为C15。八、基础结构验算本验算主要依据施工图纸及以下规范和参考文献编制《塔吊起重机设计规范》(GB/T13752－1992)、《地基基础设计规范》(GB50007－2002)、《建筑结构荷载规范》(GB50009－2001)、《建筑安全检查标准》(JGJ59－99)、《混凝土结构设计规范》(GB50010－2002)、《建筑桩基技术规范》(JGJ94－2008)等。1#～5#塔吊QTZ63(5610)型参数：塔吊自重70t，最大起重：6t，最小起重1.0t，起升高度120m，塔身宽度1.6m，臂长56m，塔吊基础尺寸：5.0m*5.0m*1.6m，混凝土等级为C35。塔吊倾覆力矩M=1406.3KN.m，塔吊水平荷载Fh=53.9KN。1、塔吊基础承载力计算：依据《建筑地基基础设计规范》(GB50007-2002)第5.2条承载力计算。计算简图:当不考虑附着时的基础设计值计算公式：当考虑附着时的基础设计值计算公式：当考虑偏心距较大时的基础设计值计算公式：式中F──塔吊作用于基础的竖向力，它包括塔吊自重和最大起重荷载,F=1.2×(700+60)=912kN；G──基础自重与基础上面的土的自重G2、3=1.2×(25.0×Lc×Lc×Hc)=1200kN；Lc──基础底面的宽度5m，Hc──基础高度，取Hc=1.6m；LhGMLLPVPHPHW──基础底面的抵抗矩，W=Lc×Lc×Lc/6=20.83m3；M──倾覆力矩，包括风荷载产生的力距和最大起重力距，M=1.4×1406.3=1968.82kN.m；a──合力作用点至基础底面最大压力边缘距离(m)，按下式计算：塔吊:a=5.6/2-1968.82/(912+1200)=1.87m。经过计算得到:无附着的最大压力设计值塔吊Pmax=(912+1200)/5.62+1968.82/20.83=161.87kPa无附着的最小压力设计值塔吊Pmin=(912+1200)/5.62-1968.82/20.83=-27.17kPa有附着的压力设计值塔吊P=(912+1200)/5.62=67.35kPa偏心距较大时压力设计值塔吊Pkmax=2×(912+1200)/(3×5.6×1.87)=134.45kPa2、地...
