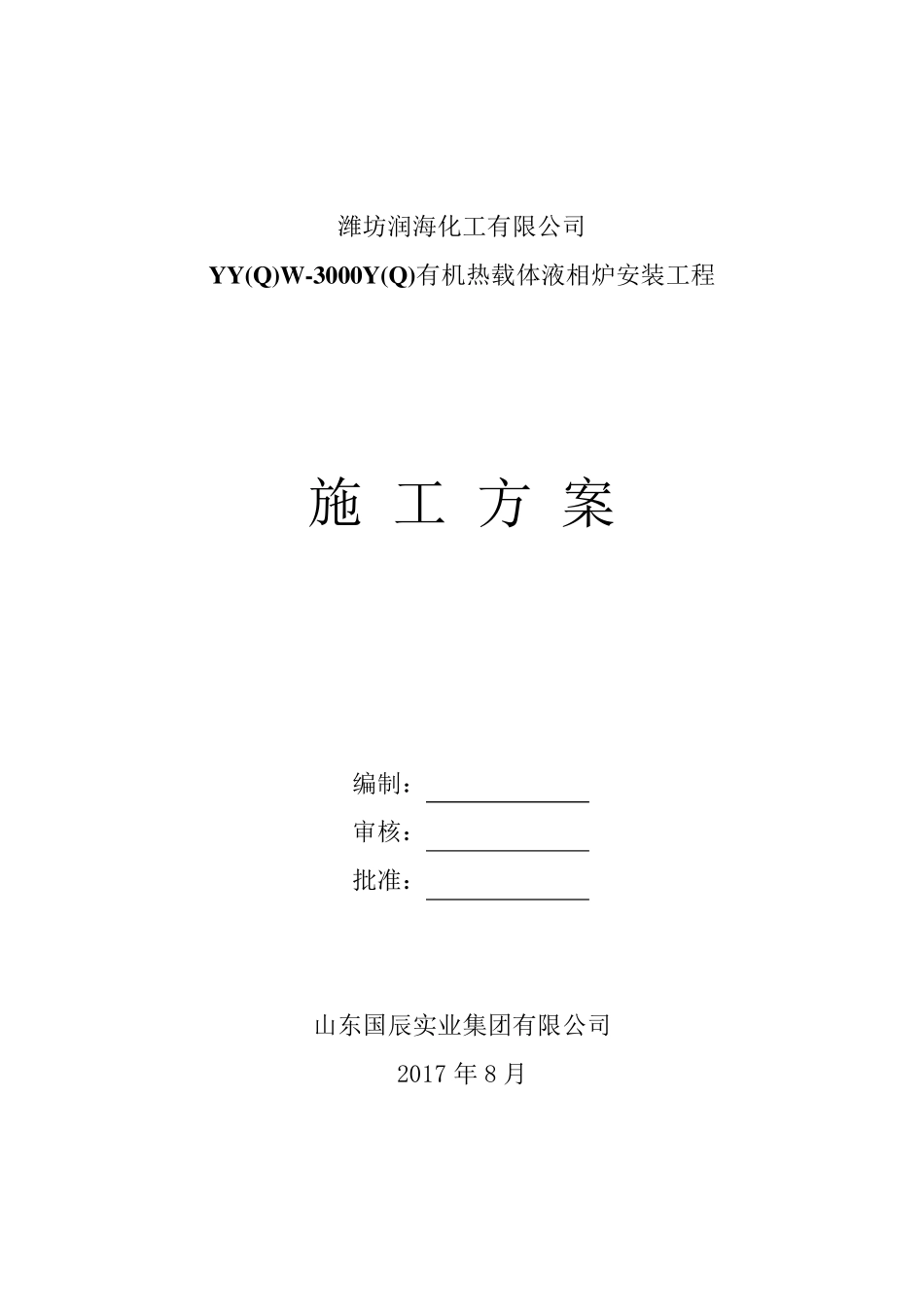

潍坊润海化工有限公司 YY(Q)W-3000Y(Q)有机热载体液相炉安装工程 施 工 方 案 编制： 审核： 批准： 山东国辰实业集团有限公司 2017 年 8 月 2 一、 工程概况 1、建设单位：潍坊润海化工有限公司 2、施工单位：山东国辰实业集团有限公司 3、工程说明：本项目为潍坊润海化工有限公司有机热载体液相炉安装工程项目，主要内容是一台 YY(Q)W-3000Y(Q)有机热载体液相炉安装工程。 4、工程地点：潍坊昌乐工业区。 二、编制依据 a) 项目招标文件及施工图纸及有关说明文件 b) GB50235-2010《工业管道工程施工及验收规范》 c) GB50184-2011《工业设备及管道绝热工程施工及验收规范》 d) GB50231-2009《机械设备安装工程施工及验收规范》 e) GB50273-2009《工业锅炉安装工程施工及验收规范》 f) （国务院令第 549 号 2009 年 1 月 14 日起实行）《特种设备安全监察条例》 三、施工工期及计划表 开工日期：2017 年 8 月 15 日 竣工日期：2017 年 8 月 30 日 3 施工进度计划表 日期 项目 施 工 进 度 计 划 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 结构配合 设备就位 管道安装 电气自控安装 水压试验 防腐保温 单机试运转 联合试调验收 四、劳动力安排计划 焊工2 人、电工1 人、管工2 人、钳工2 人、其他工2 人。 五、施工机具计划 焊机2 台、氧炔工具 2 套、无齿锯 1 台、手砂轮 1 台、角磨机2台、1 吨倒链 2 台、其他小型工具若干。 安装、调试、验收方案 1）安装方案 1 .1 锅炉安装 1.1.1 锅炉就位前应作下列检查： a 设备不应有缺件、损坏和锈蚀等情况，管口保护物和填盖应完好。 b 锅炉的基础几何尺寸、位置、标高应符合设计及锅炉设计图纸要求，并已达到所需强度。其允许偏差应符合下表的规定： 4 项 目 允许偏差 (m m ) 总轴线和横轴线的坐标位置 20 不同平面的标高 (包括柱子基础面上的预埋钢板) 0 -20 平面的水平度 (包括柱子基础面上的预埋钢板或地坪上需安装锅炉的部位) 每米 5 全长 10 外 形 尺 寸 平面外形尺寸 20 凸台上平面外形尺寸 0 - 20 凹穴尺寸 +20 0 预 留地脚 螺 栓孔 中心位置 10 深度 20 0 孔壁垂直度(每米) 10 预 埋地 脚螺栓 顶端标高 20 0 中心距(在根部和顶部两处测量) 20 1.1.2 锅炉安装前应划出纵向和横向安装基准线和标高基准，锅...
