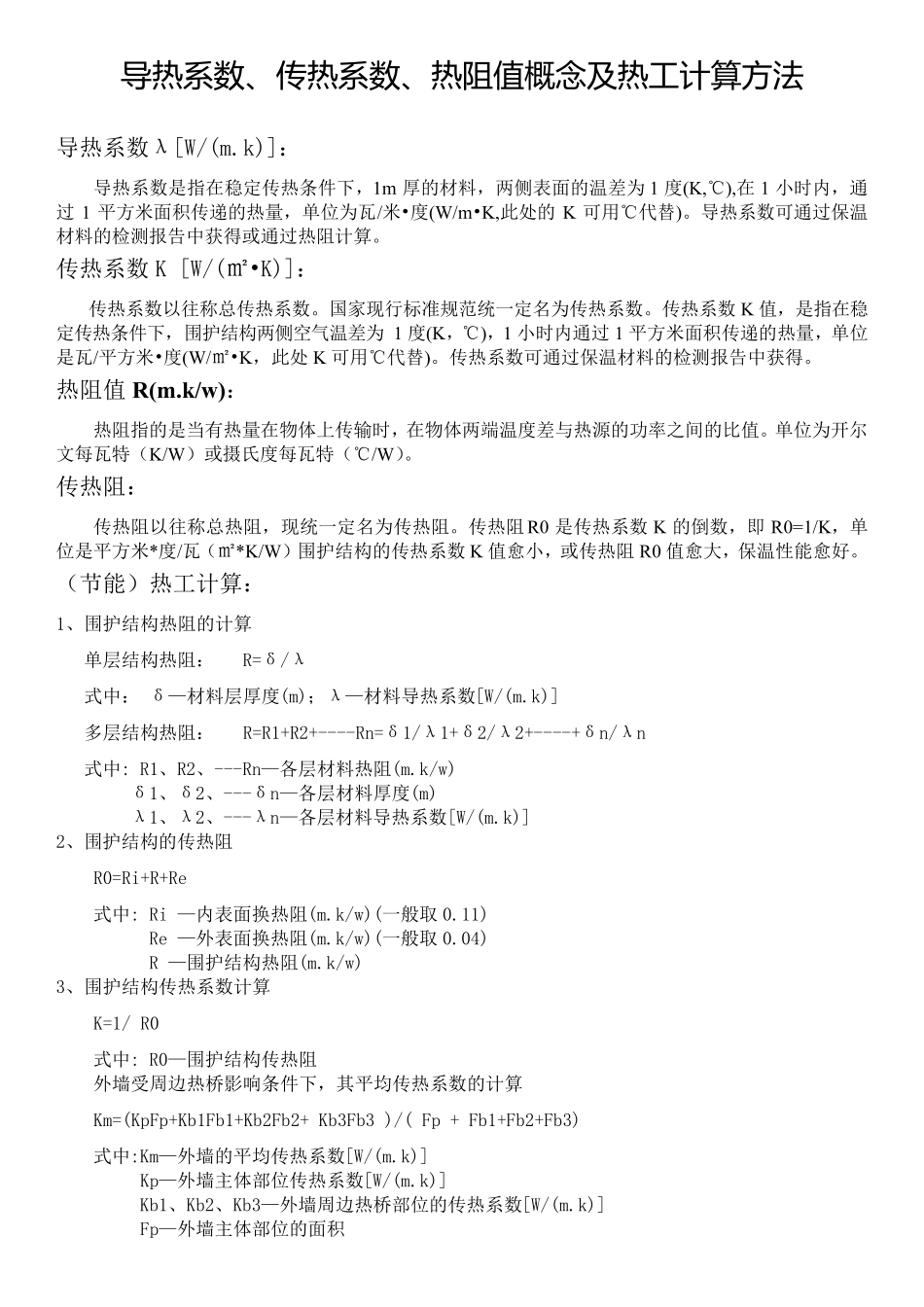

导 热 系 数 、传热 系 数 、热 阻值概念及热 工计算方法 导热系数λ[W/(m.k)]: 导热系数是指在稳定传热条件下,1m厚的材料,两侧表面的温差为1 度(K,℃),在1 小时内,通过1 平方米面积传递的热量,单位为瓦/米•度(W/m•K,此处的K 可用℃代替)。导热系数可通过保温材料的检测报告中获得或通过热阻计算。 传热系数K [W/(㎡•K)]: 传热系数以往称总传热系数。国家现行标准规范统一定名为传热系数。传热系数K 值,是指在稳定传热条件下,围护结构两侧空气温差为1 度(K,℃),1 小时内通过1 平方米面积传递的热量,单位是瓦/平方米•度(W/㎡•K,此处K 可用℃代替)。传热系数可通过保温材料的检测报告中获得。 热阻值R(m.k/w): 热阻指的是当有热量在物体上传输时,在物体两端温度差与热源的功率之间的比值。单位为开尔文每瓦特(K/W)或摄氏度每瓦特(℃/W)。 传热阻: 传热阻以往称总热阻,现统一定名为传热阻。传热阻R0 是传热系数K 的倒数,即R0=1/K,单位是平方米*度/瓦(㎡*K/W)围护结构的传热系数K 值愈小,或传热阻R0 值愈大,保温性能愈好。 (节能)热工计算: 1、围护结构热阻的计算 单层结构热阻: R=δ/λ 式中: δ—材料层厚度(m);λ—材料导热系数[W/(m.k)] 多层结构热阻: R=R1+R2+----Rn=δ1/λ1+δ2/λ2+----+δn/λn 式中: R1、R2、---Rn—各层材料热阻(m.k/w) δ1、δ2、---δn—各层材料厚度(m) λ1、λ2、---λn—各层材料导热系数[W/(m.k)] 2、围护结构的传热阻 R0=Ri+R+Re 式中: Ri —内表面换热阻(m.k/w)(一般取 0.11) Re —外表面换热阻(m.k/w)(一般取 0.04) R —围护结构热阻(m.k/w) 3、围护结构传热系数计算 K=1/ R0 式中: R0—围护结构传热阻 外墙受周边热桥影响条件下,其平均传热系数的计算 Km=(KpFp+Kb1Fb1+Kb2Fb2+ Kb3Fb3 )/( Fp + Fb1+Fb2+Fb3) 式中:Km—外墙的平均传热系数[W/(m.k)] Kp—外墙主体部位传热系数[W/(m.k)] Kb1、Kb2、Kb3—外墙周边热桥部位的传热系数[W/(m.k)] Fp—外墙主体部位的面积 Fb1、Fb2、Fb3—外墙周边热桥部位的面积 4、单一材料热工计算运算式 ① 热阻值R(m.k/w) = 1 / 传热系数K [W/(㎡•K)] ② 导热系数λ[W/(m.k)] = 厚度δ(m) / 热阻值R(m.k/w) ③ 厚度δ(m) = 热阻值R(m.k/w) * 导热系数λ[W/(m.k)] ④ 厚度δ(m) = 导热系数λ[W/(m.k)] / 传热系数K [W/(㎡•K)] 5、 围...
