封闭式与开放式弹簧安全阀的区别

封闭式与开放式弹簧安全阀的区别_第1页
1/7
封闭式与开放式弹簧安全阀的区别_第2页
2/7
封闭式与开放式弹簧安全阀的区别_第3页
3/7

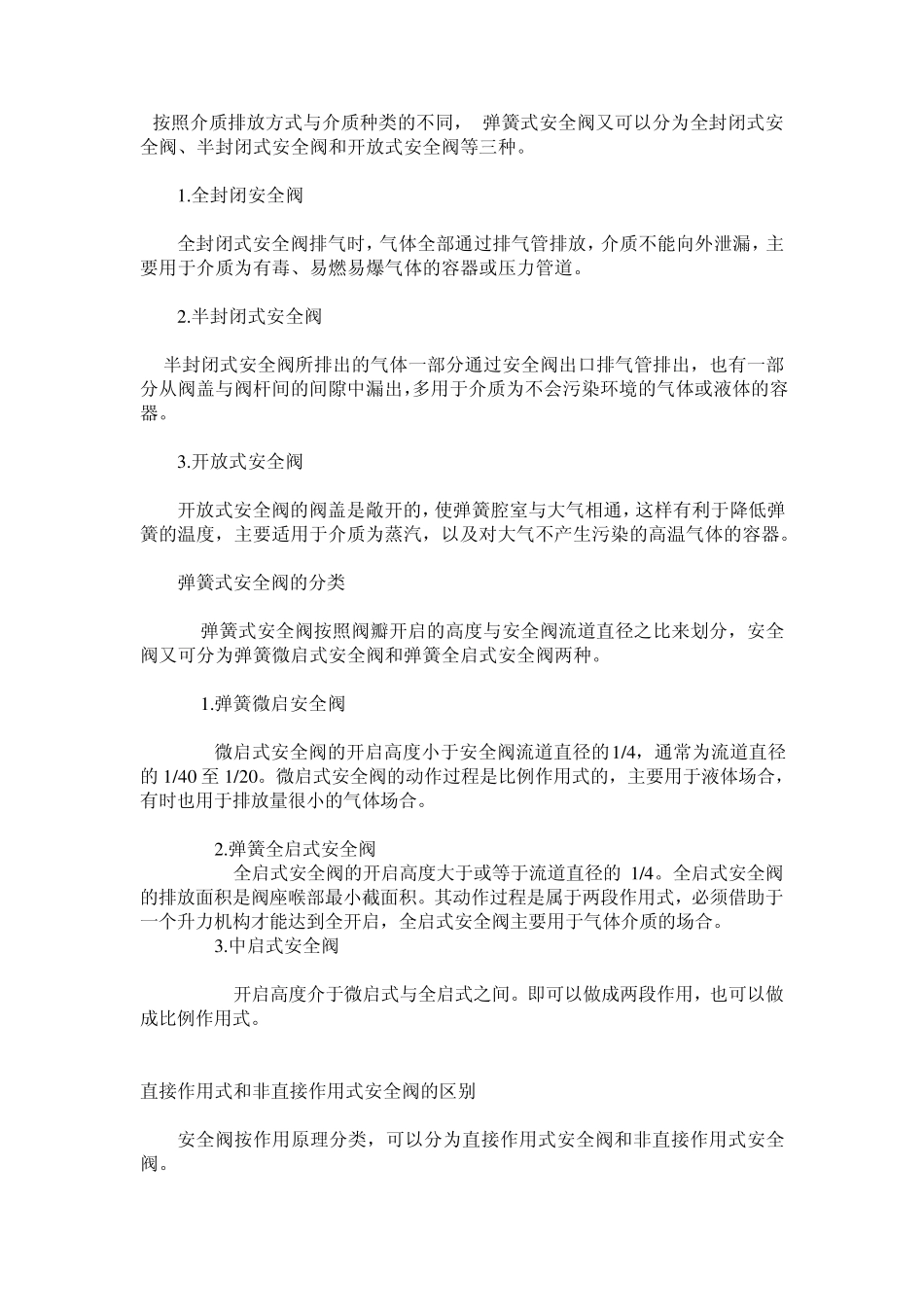

按照介质排放方式与介质种类的不同, 弹簧式安全阀又可以分为全封闭式安全阀、半封闭式安全阀和开放式安全阀等三种。 1 .全封闭安全阀 全封闭式安全阀排气时,气体全部通过排气管排放,介质不能向外泄漏,主要用于介质为有毒、易燃易爆气体的容器或压力管道。 2 .半封闭式安全阀 半封闭式安全阀所排出的气体一部分通过安全阀出口排气管排出,也有一部分从阀盖与阀杆间的间隙中漏出,多用于介质为不会污染环境的气体或液体的容器。 3 .开放式安全阀 开放式安全阀的阀盖是敞开的,使弹簧腔室与大气相通,这样有利于降低弹簧的温度,主要适用于介质为蒸汽,以及对大气不产生污染的高温气体的容器。 弹簧式安全阀的分类 弹簧式安全阀按照阀瓣开启的高度与安全阀流道直径之比来划分,安全阀又可分为弹簧微启式安全阀和弹簧全启式安全阀两种。 1 .弹簧微启安全阀 微启式安全阀的开启高度小于安全阀流道直径的1 /4 ,通常为流道直径的1 /4 0 至 1 /2 0 。微启式安全阀的动作过程是比例作用式的,主要用于液体场合,有时也用于排放量很小的气体场合。 2 .弹簧全启式安全阀 全启式安全阀的开启高度大于或等于流道直径的1 /4 。全启式安全阀的排放面积是阀座喉部最小截面积。其动作过程是属于两段作用式,必须借助于一个升力机构才能达到全开启,全启式安全阀主要用于气体介质的场合。 3 .中启式安全阀 开启高度介于微启式与全启式之间。即可以做成两段作用,也可以做成比例作用式。 直接作用式和非直接作用式安全阀的区别 安全阀按作用原理分类,可以分为直接作用式安全阀和非直接作用式安全阀。 1.直接作用式安全阀 直接作用式安全阀是在工作介质的直接作用下开启的,即依靠工作介质压力的作用克服加载机构加于阀瓣的机械载荷,使阀门开启。这种安全阀具有结构简单,动作迅速,可靠性好等优点。但因为依靠结构加载,其载荷大小受到限制,不能用于高压、大口径的场合。 2.非直接作用式安全阀 可以分为先导式安全阀、带动力辅助装置安全阀。 先导式安全阀是依靠从导阀排出的介质来驱动或控制安全阀的。而导阀本身是一个直接作用式安全阀,有时也采用其他形式的阀门。先导式安全阀适用于高压、大口径的场合。先导式安全阀的主阀还可以设计成依靠工作介质来密封的形式,或者可以对阀瓣施加比直接作用式安全阀大得多的机械载荷,因而具有良好的密封性能。同时,它的动作很少受背压的影响。这种安全阀的缺点在于它的可靠...
