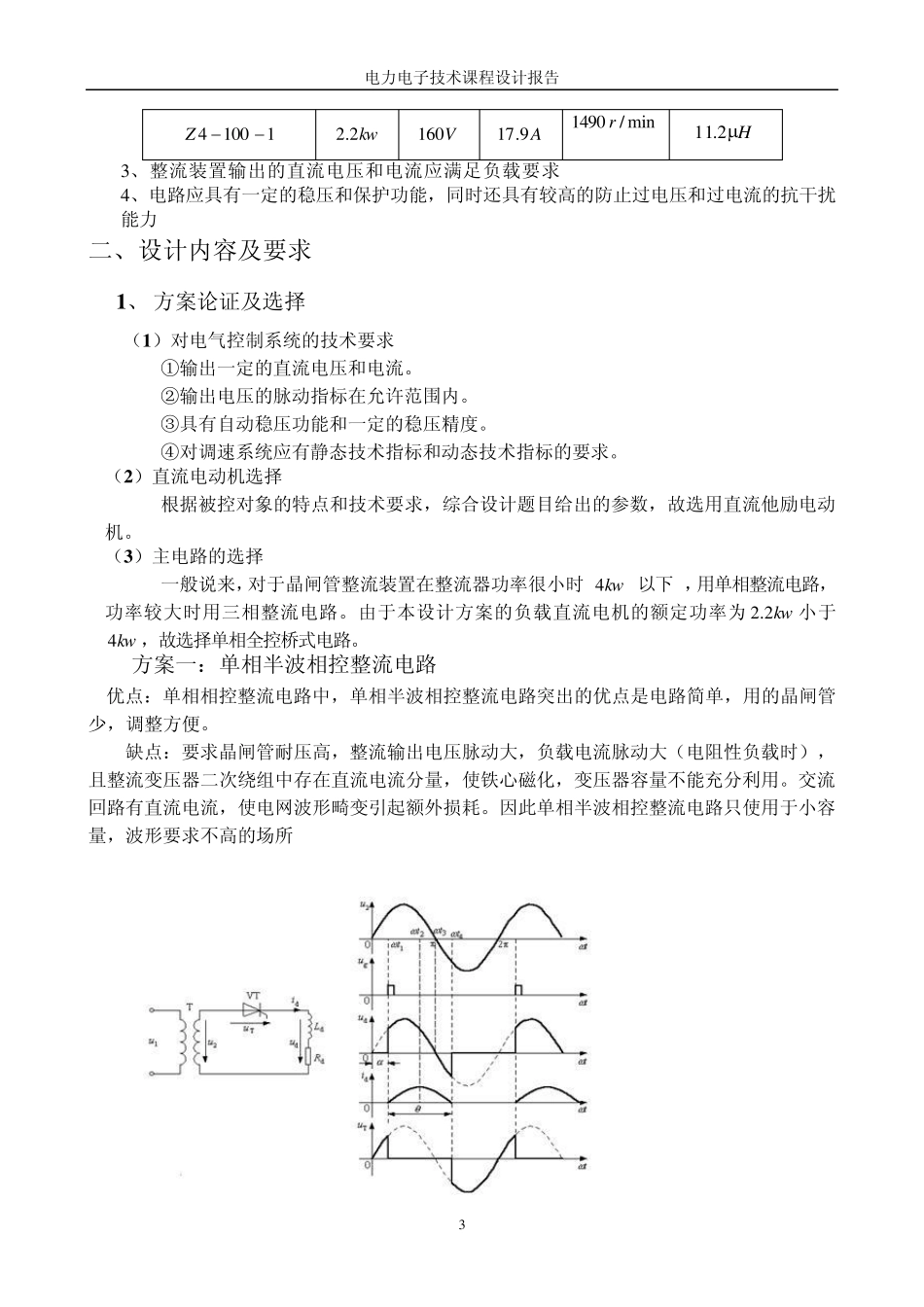

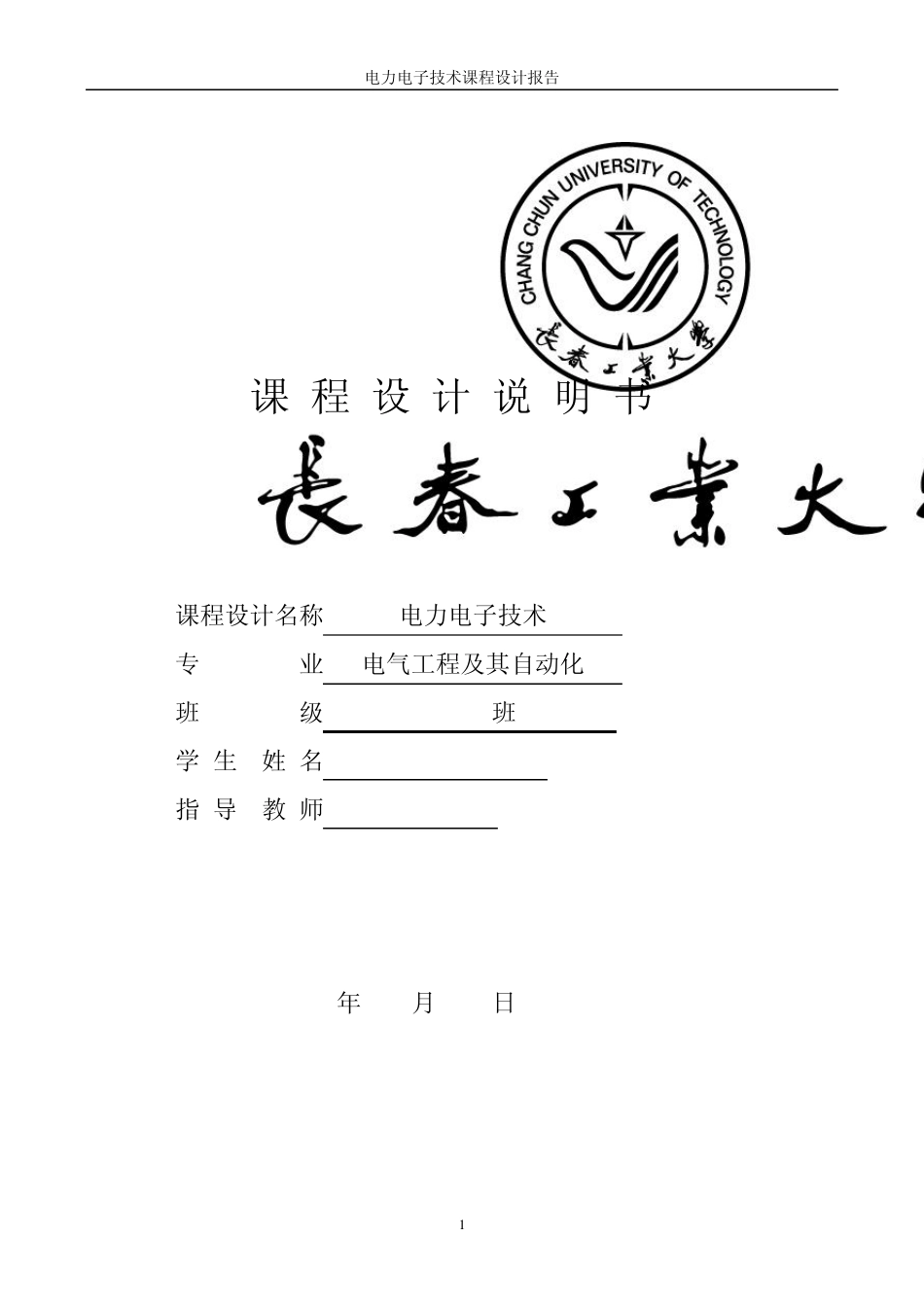

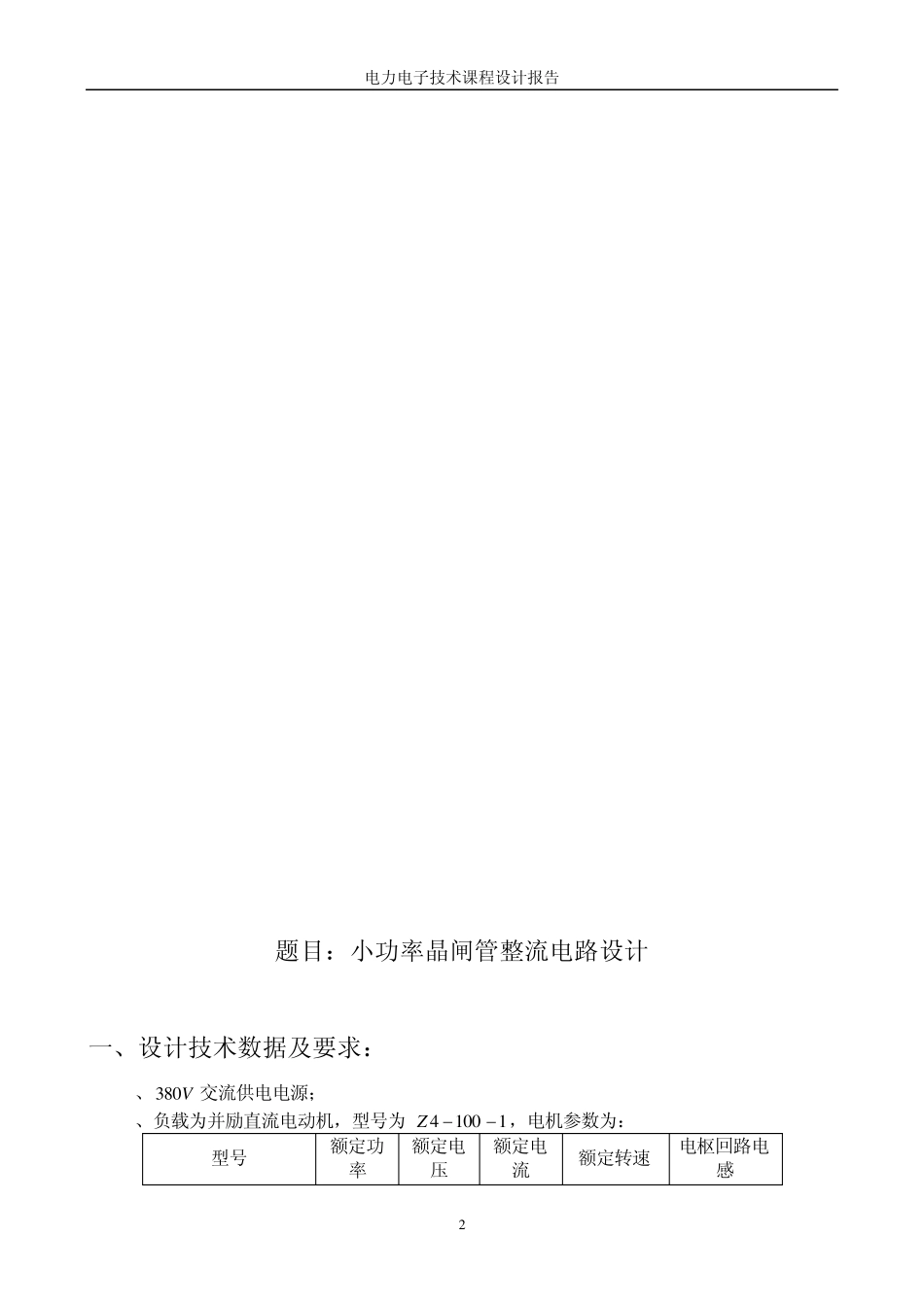

电力电子技术课程设计报告 1 课 程 设 计 说 明 书 课程设计名称 电力电子技术 专 业 电气工程及其自动化 班 级 090307班 学 生 姓 名 指 导 教 师 2012 年 1 月 6日 电力电子技术课程设计报告 2 题目：小功率晶闸管整流电路设计 一、设计技术数据及要求： 1、V3 8 0交流供电电源； 2、负载为并励直流电动机，型号为11 0 04Z，电机参数为： 型号 额定功率 额定电压 额定电流 额定转速 电枢回路电感 电力电子技术课程设计报告 3 11004Z kw2.2 V160 A9.17 min/1490 r H2.11 3、整流装置输出的直流电压和电流应满足负载要求 4、电路应具有一定的稳压和保护功能，同时还具有较高的防止过电压和过电流的抗干扰能力 二、设计内容及要求 1 、 方案论证及选择 （1 ）对电气控制系统的技术要求 ①输出一定的直流电压和电流。 ②输出电压的脉动指标在允许范围内。 ③具有自动稳压功能和一定的稳压精度。 ④对调速系统应有静态技术指标和动态技术指标的要求。 （2 ）直流电动机选择 根据被控对象的特点和技术要求，综合设计题目给出的参数，故选用直流他励电动机。 （3 ）主电路的选择 一般说来，对于晶闸管整流装置在整流器功率很小时( kw4 以下)，用单相整流电路，功率较大时用三相整流电路。由于本设计方案的负载直流电机的额定功率为kw2.2小于kw4，故选择单相全控桥式电路。 方案一：单相半波相控整流电路 优点：单相相控整流电路中，单相半波相控整流电路突出的优点是电路简单，用的晶闸管少，调整方便。 缺点：要求晶闸管耐压高，整流输出电压脉动大，负载电流脉动大（电阻性负载时），且整流变压器二次绕组中存在直流电流分量，使铁心磁化，变压器容量不能充分利用。交流回路有直流电流，使电网波形畸变引起额外损耗。因此单相半波相控整流电路只使用于小容量，波形要求不高的场所 电力电子技术课程设计报告 4 。 方案二：单相桥式全控整流电路 优点：对每个导电回路进行控制，无须用续流二极管，也不会失控现象。负载形式多样，整流效果好，波形平稳，应用广泛。变压器二次绕组中，正负两个半周电流方向相反且波形对称，平均值为零，即直流分量为零，不存在变压器直流磁化的问题，变压器的利用率也高。并且单相桥式全控整流电路具有输出电流脉动小，功率因素高的特点。 缺点：整流器件用得多，桥式需要4个晶闸管，且触发电路要分时触发一对晶闸管，电...
