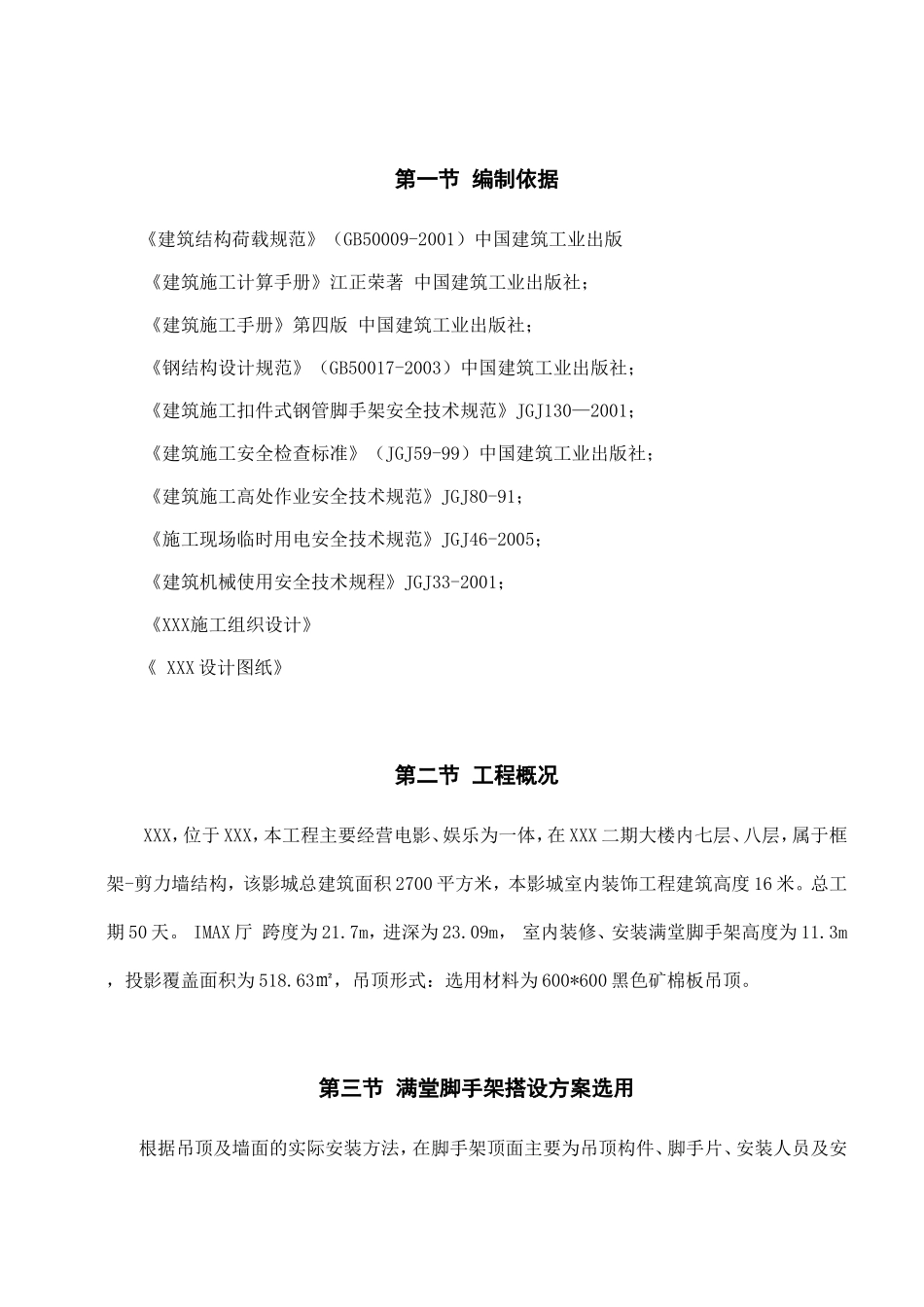

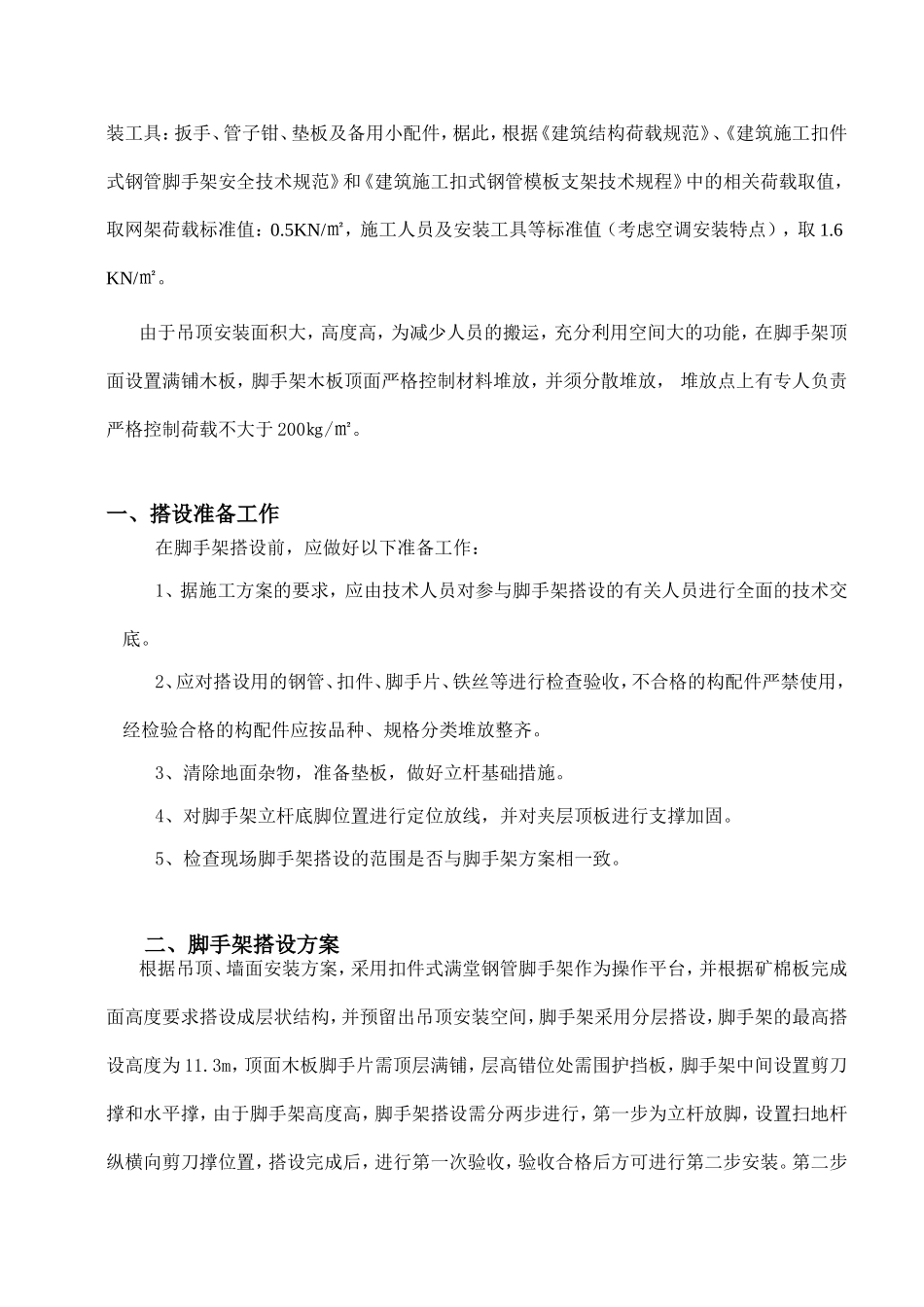

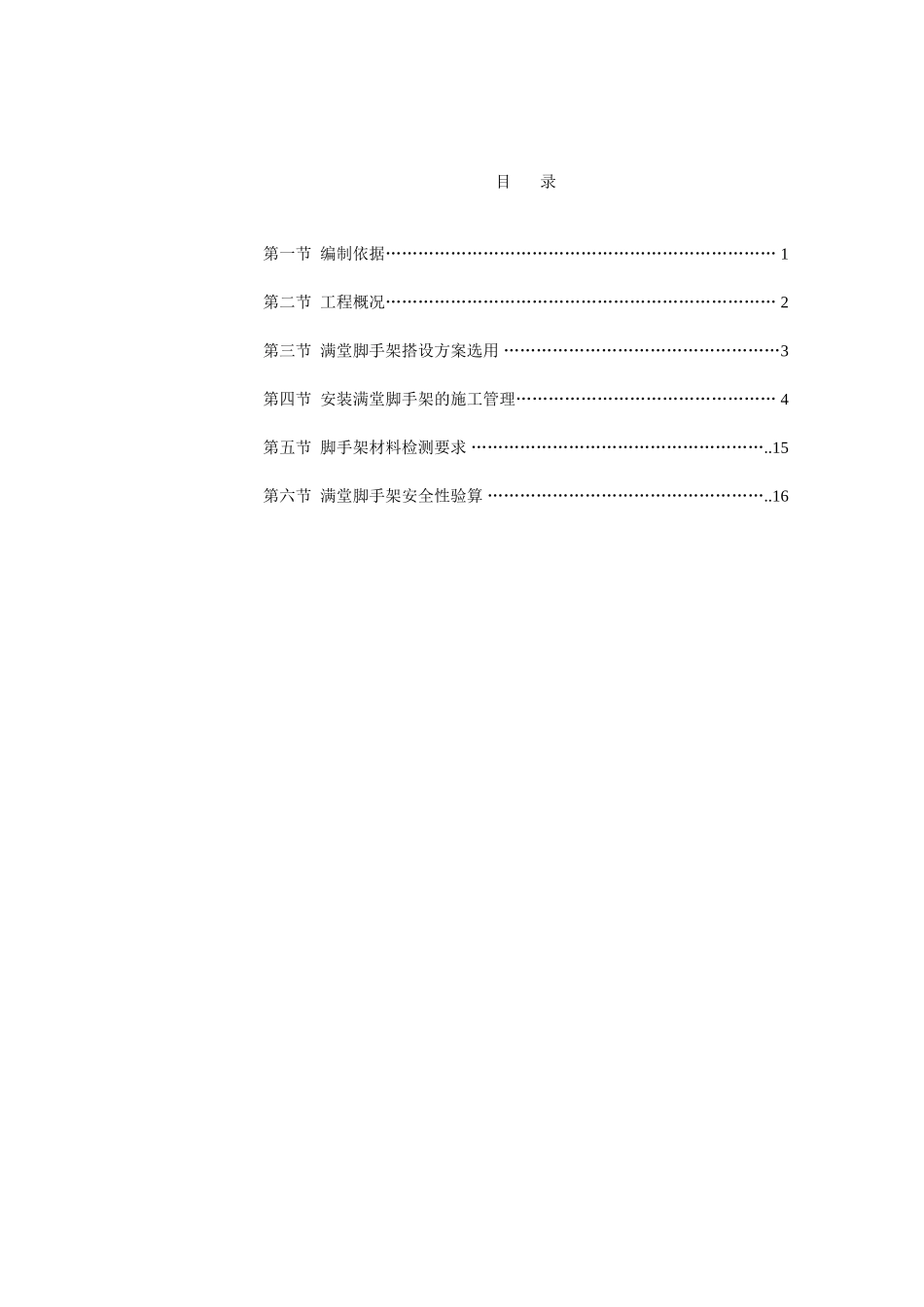

目录第一节编制依据………………………………………………………………1第二节工程概况………………………………………………………………2第三节满堂脚手架搭设方案选用……………………………………………3第四节安装满堂脚手架的施工管理…………………………………………4第五节脚手架材料检测要求………………………………………………..15第六节满堂脚手架安全性验算……………………………………………..16第一节编制依据《建筑结构荷载规范》（GB50009-2001）中国建筑工业出版《建筑施工计算手册》江正荣著中国建筑工业出版社；《建筑施工手册》第四版中国建筑工业出版社；《钢结构设计规范》（GB50017-2003）中国建筑工业出版社；《建筑施工扣件式钢管脚手架安全技术规范》JGJ130—2001；《建筑施工安全检查标准》（JGJ59-99）中国建筑工业出版社；《建筑施工高处作业安全技术规范》JGJ80-91；《施工现场临时用电安全技术规范》JGJ46-2005；《建筑机械使用安全技术规程》JGJ33-2001；《XXX施工组织设计》《XXX设计图纸》第二节工程概况XXX，位于XXX，本工程主要经营电影、娱乐为一体，在XXX二期大楼内七层、八层，属于框架-剪力墙结构，该影城总建筑面积2700平方米，本影城室内装饰工程建筑高度16米。总工期50天。IMAX厅跨度为21.7m，进深为23.09m，室内装修、安装满堂脚手架高度为11.3m，投影覆盖面积为518.63㎡，吊顶形式：选用材料为600*600黑色矿棉板吊顶。第三节满堂脚手架搭设方案选用根据吊顶及墙面的实际安装方法，在脚手架顶面主要为吊顶构件、脚手片、安装人员及安装工具：扳手、管子钳、垫板及备用小配件，椐此，根据《建筑结构荷载规范》、《建筑施工扣件式钢管脚手架安全技术规范》和《建筑施工扣式钢管模板支架技术规程》中的相关荷载取值，取网架荷载标准值：0.5KN/㎡，施工人员及安装工具等标准值（考虑空调安装特点），取1.6KN/㎡。由于吊顶安装面积大，高度高，为减少人员的搬运，充分利用空间大的功能，在脚手架顶面设置满铺木板，脚手架木板顶面严格控制材料堆放，并须分散堆放，堆放点上有专人负责严格控制荷载不大于200㎏/㎡。一、搭设准备工作在脚手架搭设前，应做好以下准备工作：1、据施工方案的要求，应由技术人员对参与脚手架搭设的有关人员进行全面的技术交底。2、应对搭设用的钢管、扣件、脚手片、铁丝等进行检查验收，不合格的构配件严禁使用，经检验合格的构配件应按品种、规格分类堆放整齐。3、清除地面杂物，准备垫板，做好立杆基础措施。4、对脚手架立杆底脚位置进行定位放线，并对夹层顶板进行支撑加固。5、检查现场脚手架搭设的范围是否与脚手架方案相一致。二、脚手架搭设方案根据吊顶、墙面安装方案，采用扣件式满堂钢管脚手架作为操作平台，并根据矿棉板完成面高度要求搭设成层状结构，并预留出吊顶安装空间，脚手架采用分层搭设，脚手架的最高搭设高度为11.3m，顶面木板脚手片需顶层满铺，层高错位处需围护挡板，脚手架中间设置剪刀撑和水平撑，由于脚手架高度高，脚手架搭设需分两步进行，第一步为立杆放脚，设置扫地杆纵横向剪刀撑位置，搭设完成后，进行第一次验收，验收合格后方可进行第二步安装。第二步为中间剩余部分脚手架的搭设及外围周边剪刀撑设置，完成后进行脚手架的第二次验收，为整体验收。脚手架钢管考虑目前市场上的质量情况，决定选用规格Φ48×3.2（计算时自重按Φ48×3.5钢管），Q235A，立杆主体间距为1.5mх1.5m，水平杆步距为1.8m，脚手架搭设顶面宽度符合平面布置图要求，以满足吊顶安装支承特点，标高如附图所示，为保证脚手架纵横向稳定，根据规范6.8.2条规定，满堂脚手架周边环向和中间设置剪刀撑，并由地面至操作顶面连续设置，剪刀撑与地面倾角为45°~60°之间，中间剪刀撑每隔四排设置，间距不大于6m，水平剪刀撑按每隔两步设置一道，立杆底部设扫地杆。第四节安装满堂脚手架的施工管理一、脚手架搭拆施工工艺搭设标准：脚手架钢管要求横平竖直，整齐清晰，平竖通顺，连接牢固，受荷安全，有吊顶安装预留空间，不变形、不摇晃，立杆采用一字扣件对接，两个相邻立杆接头不应设在同步同跨内，两相邻立...
