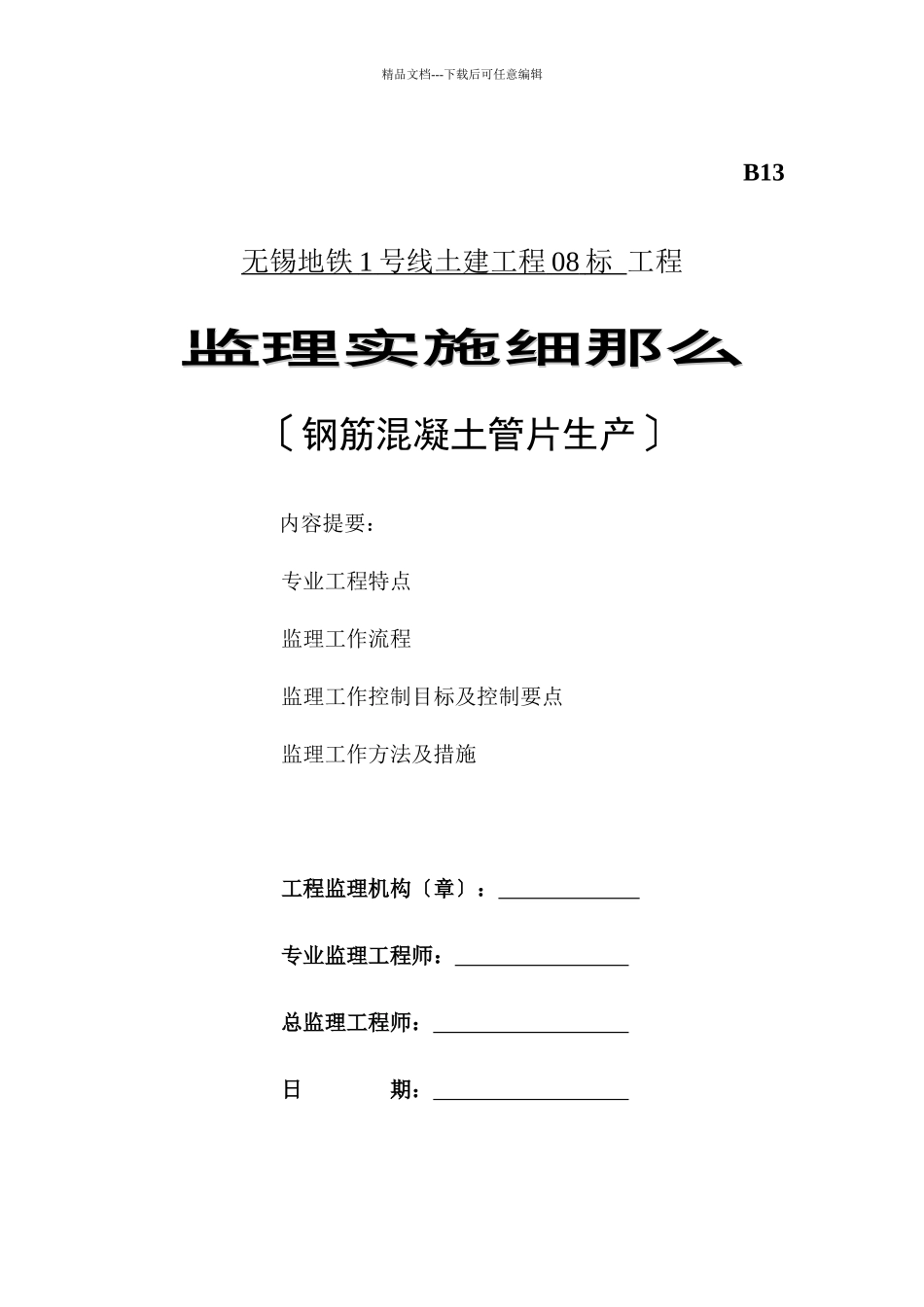

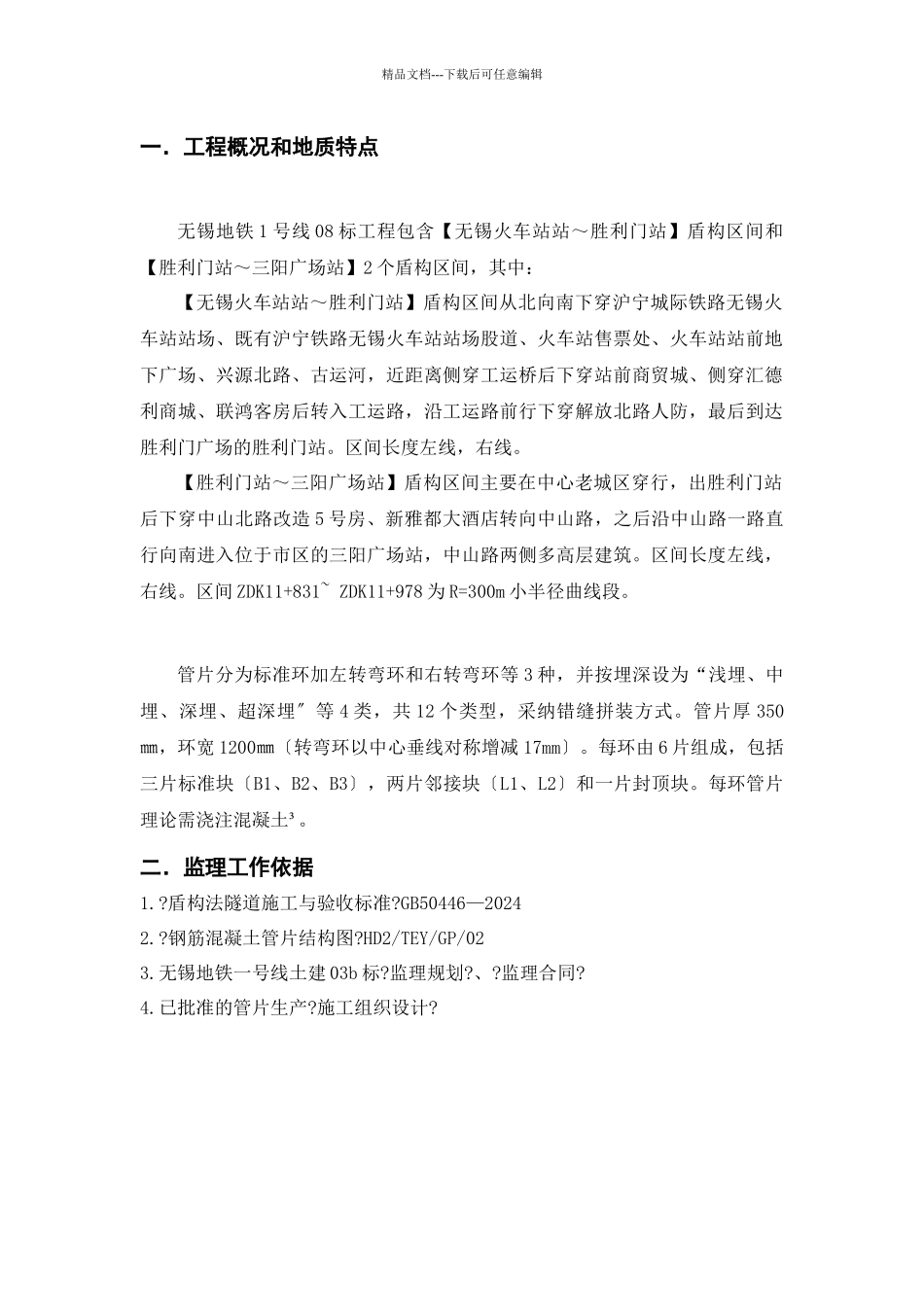

精品文档---下载后可任意编辑B13无锡地铁 1 号线土建工程 08 标 工程监理实施细那么监理实施细那么〔钢筋混凝土管片生产〕 内容提要: 专业工程特点 监理工作流程 监理工作控制目标及控制要点 监理工作方法及措施 工程监理机构〔章〕: 专业监理工程师: 总监理工程师: 日 期: 精品文档---下载后可任意编辑江苏省建设厅监制目 录目 录1、专业工程概况和特点2、监理工作依据3、监理组织及工作流程4、监理工作的控制内容及要点5、附件精品文档---下载后可任意编辑一.工程概况和地质特点无锡地铁 1 号线 08 标工程包含【无锡火车站站~胜利门站】盾构区间和【胜利门站~三阳广场站】2 个盾构区间,其中:【无锡火车站站~胜利门站】盾构区间从北向南下穿沪宁城际铁路无锡火车站站场、既有沪宁铁路无锡火车站站场股道、火车站售票处、火车站站前地下广场、兴源北路、古运河,近距离侧穿工运桥后下穿站前商贸城、侧穿汇德利商城、联鸿客房后转入工运路,沿工运路前行下穿解放北路人防,最后到达胜利门广场的胜利门站。区间长度左线,右线。【胜利门站~三阳广场站】盾构区间主要在中心老城区穿行,出胜利门站后下穿中山北路改造 5 号房、新雅都大酒店转向中山路,之后沿中山路一路直行向南进入位于市区的三阳广场站,中山路两侧多高层建筑。区间长度左线,右线。区间 ZDK11+831~ ZDK11+978 为 R=300m 小半径曲线段。管片分为标准环加左转弯环和右转弯环等 3 种,并按埋深设为“浅埋、中埋、深埋、超深埋〞等 4 类,共 12 个类型,采纳错缝拼装方式。管片厚 350㎜,环宽 1200㎜〔转弯环以中心垂线对称增减 17mm〕。每环由 6 片组成,包括三片标准块〔B1、B2、B3〕,两片邻接块〔L1、L2〕和一片封顶块。每环管片理论需浇注混凝土³。二.监理工作依据1.?盾构法隧道施工与验收标准?GB50446—20242.?钢筋混凝土管片结构图?HD2/TEY/GP/023.无锡地铁一号线土建 03b 标?监理规划?、?监理合同?4.已批准的管片生产?施工组织设计?精品文档---下载后可任意编辑三.监理组织及工作流程3.1 管片生产过程监理工作流程 审核管片生产方案考察生产单位硬件设施及资质等级浇混凝土旁站材料报审钢模具检查验收钢筋加工绑扎、入模、隐蔽工程检查、防迷流测试砼管片静置,升温蒸养,降温巡视检查混凝土拆模检查管片浸水养护检查管片吊装、运输、堆放、修补、检 查 巡 视管片拼装检测和检漏试验旁站管片出厂检验总 监总 ...
