八年级物理下册专项综合全练(三)杠杆和滑轮组作图试题新人教版

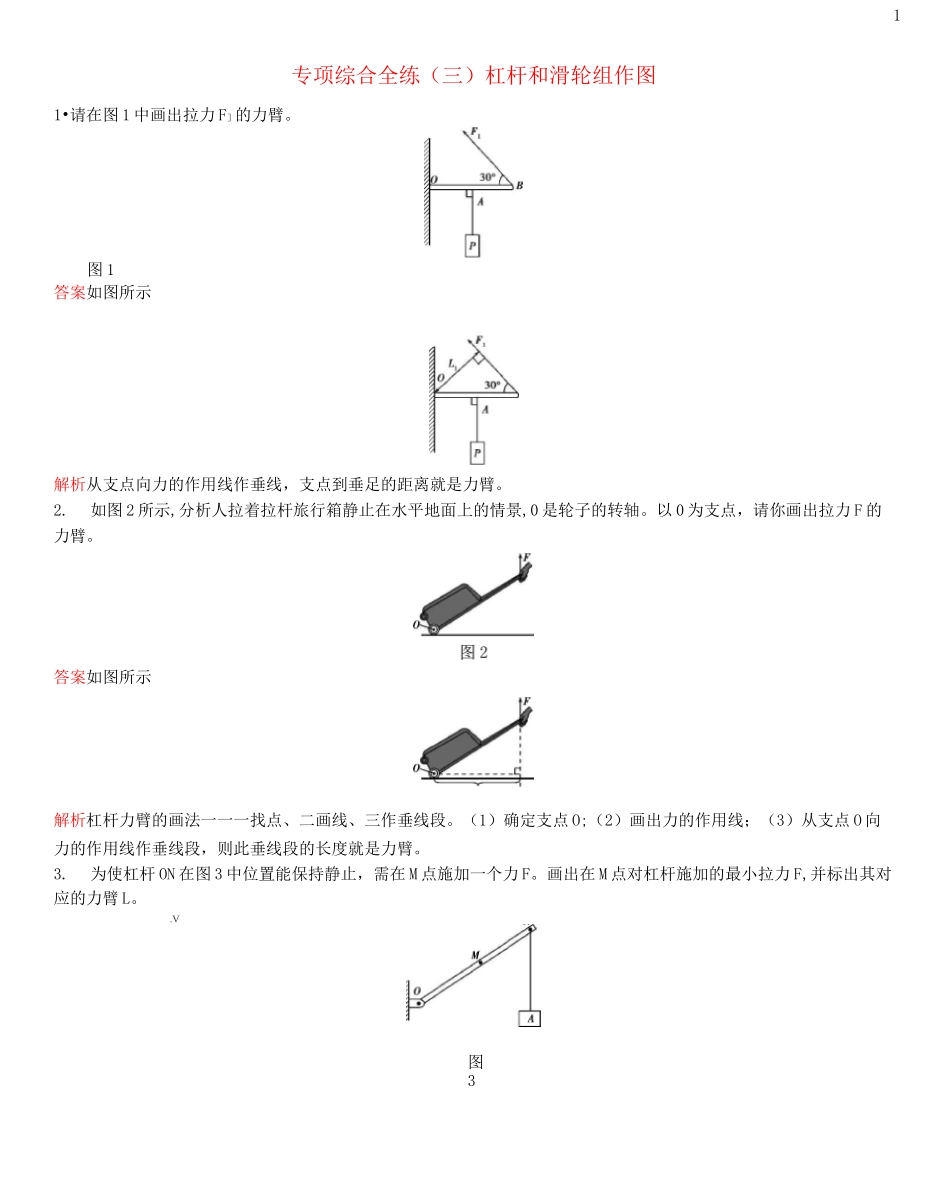

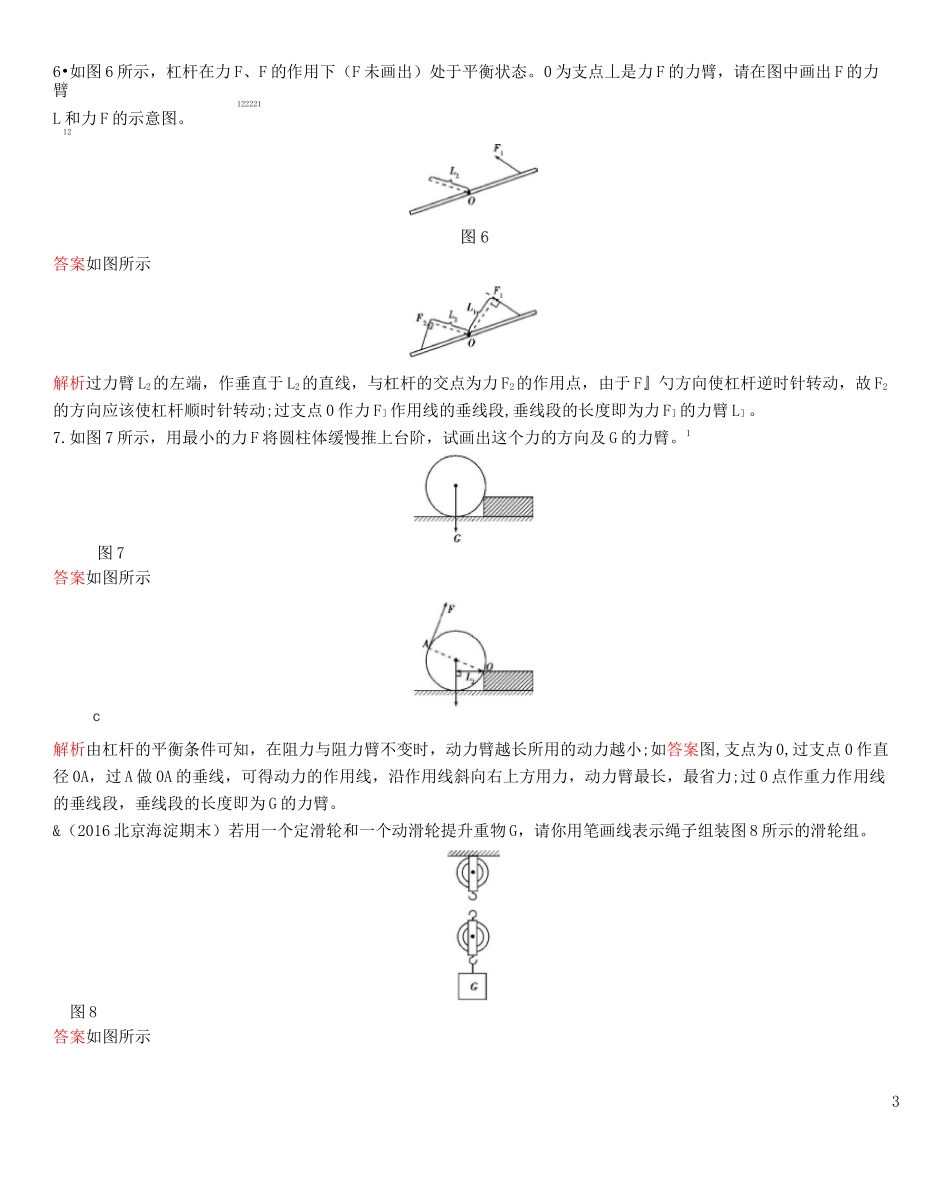

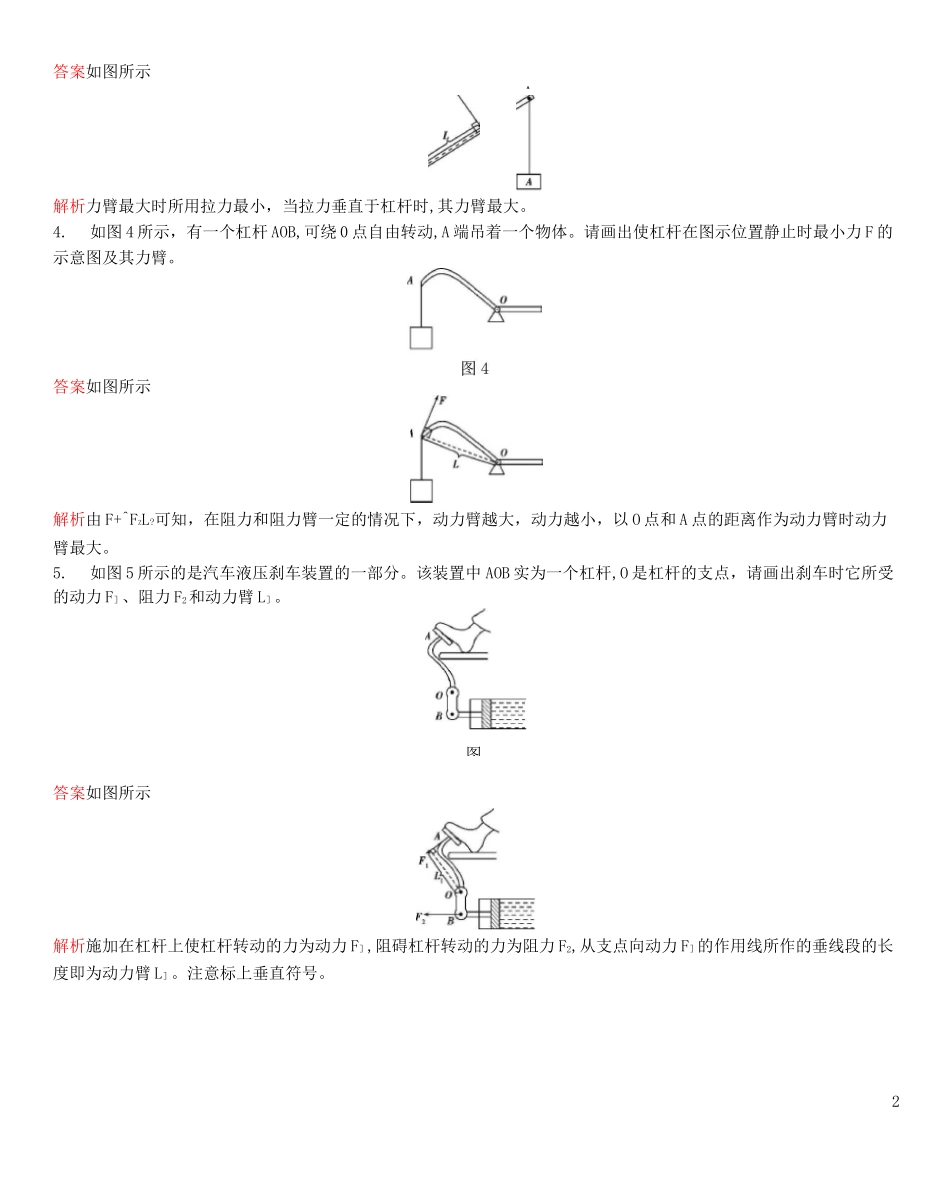

图31专项综合全练（三）杠杆和滑轮组作图1•请在图 1 中画出拉力 F］的力臂。图 1答案如图所示解析从支点向力的作用线作垂线，支点到垂足的距离就是力臂。2.如图 2 所示,分析人拉着拉杆旅行箱静止在水平地面上的情景,0 是轮子的转轴。以 0 为支点，请你画出拉力 F 的力臂。答案如图所示解析杠杆力臂的画法一一一找点、二画线、三作垂线段。（1）确定支点 O;（2）画出力的作用线；（3）从支点 O 向力的作用线作垂线段，则此垂线段的长度就是力臂。3.为使杠杆 ON 在图 3 中位置能保持静止，需在 M 点施加一个力 F。画出在 M 点对杠杆施加的最小拉力 F,并标出其对应的力臂 L。.V2答案如图所示解析力臂最大时所用拉力最小，当拉力垂直于杠杆时,其力臂最大。4.如图 4 所示，有一个杠杆 AOB,可绕 0 点自由转动,A 端吊着一个物体。请画出使杠杆在图示位置静止时最小力 F 的示意图及其力臂。答案如图所示解析由 F+^FZL?可知，在阻力和阻力臂一定的情况下，动力臂越大，动力越小，以 O 点和 A 点的距离作为动力臂时动力臂最大。5.如图 5 所示的是汽车液压刹车装置的一部分。该装置中 AOB 实为一个杠杆,O 是杠杆的支点，请画出刹车时它所受的动力 F］、阻力 F2和动力臂 L］。答案如图所示解析施加在杠杆上使杠杆转动的力为动力 F］,阻碍杠杆转动的力为阻力 F2,从支点向动力 F］的作用线所作的垂线段的长度即为动力臂 L］。注意标上垂直符号。N图36•如图 6 所示，杠杆在力 F、F 的作用下（F 未画出）处于平衡状态。0 为支点丄是力 F 的力臂，请在图中画出 F 的力臂122221L 和力 F 的示意图。12答案如图所示解析过力臂 L2的左端，作垂直于 L2的直线，与杠杆的交点为力 F2的作用点，由于 F』勺方向使杠杆逆时针转动，故 F2的方向应该使杠杆顺时针转动;过支点 0 作力 F］作用线的垂线段,垂线段的长度即为力 F］的力臂 L］。7.如图 7 所示，用最小的力 F 将圆柱体缓慢推上台阶，试画出这个力的方向及 G 的力臂。1图 7答案如图所示c解析由杠杆的平衡条件可知，在阻力与阻力臂不变时，动力臂越长所用的动力越小;如答案图,支点为 0,过支点 0 作直径 0A，过 A 做 0A 的垂线，可得动力的作用线，沿作用线斜向右上方用力，动力臂最长，最省力;过 0 点作重力作用线的垂线段，垂线段的长度即为 G 的力臂。&（2016 北京海淀期末）若用一个定滑轮和一个动滑轮提升重物 G，...
