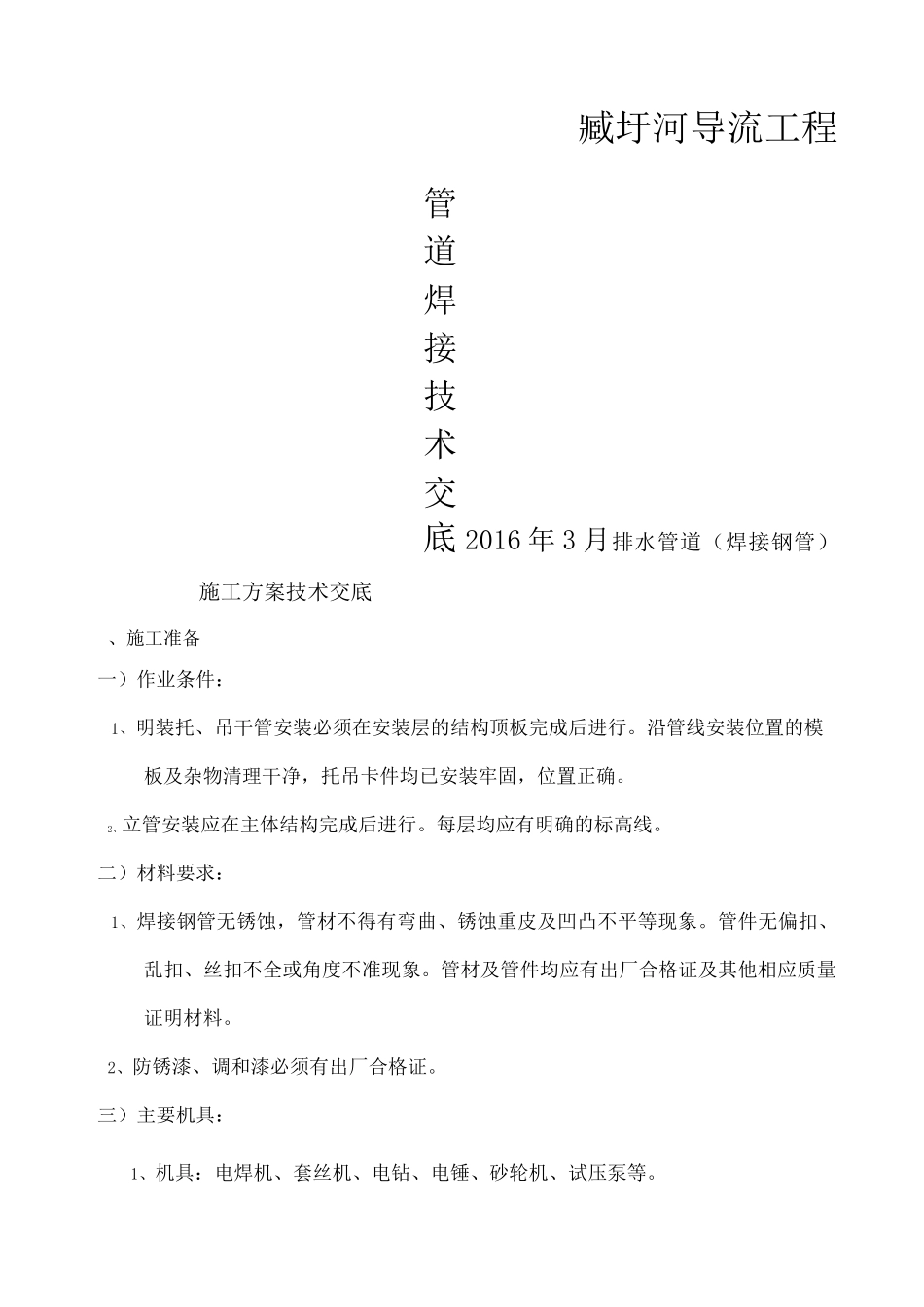

臧圩河导流工程管道焊接技术交底 2016 年 3 月排水管道（焊接钢管）施工方案技术交底、施工准备一）作业条件：1、明装托、吊干管安装必须在安装层的结构顶板完成后进行。沿管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置正确。2、立管安装应在主体结构完成后进行。每层均应有明确的标高线。二）材料要求：1、焊接钢管无锈蚀，管材不得有弯曲、锈蚀重皮及凹凸不平等现象。管件无偏扣、乱扣、丝扣不全或角度不准现象。管材及管件均应有出厂合格证及其他相应质量证明材料。2、防锈漆、调和漆必须有出厂合格证。三）主要机具：1、机具：电焊机、套丝机、电钻、电锤、砂轮机、试压泵等。2、工具：手锤、压力案、管钳等。3、其它：钢直尺、水平尺、角尺、小线等。二、质量要求1、管道支（吊、托）架及管座（墩）的安装应符合以下规定：构造正确，埋设平正牢固，排列整齐，支架与管子接触紧密。检验方法：观察和用手扳检查。2、管道及金属支架涂漆应符合以下规定：油漆种类和涂刷遍数符合设计要求，附着良好，无脱皮、起泡和漏涂，漆膜厚度均匀，色泽一致，无流淌及污染现象。检验方法：观察检查。3、允许偏差项目室内排水管道安装的允许偏差和检验方法项次项目允许偏差（mm）检查方法1水平管道安装弯曲度钢管1尺量（每 m）铸铁管1.52 立管安装垂直度（每 m）2吊线、尺量3 平行距墙面不大于 10尺量4 套管出地面高度差±5尺量5 套管穿墙及中心偏差±2尺量6 弯管褶皱不平度4外卡钳、尺量7管道甩口坐标标咼差±5拉线、吊线、尺量8成排器具水平度1拉线、尺量9器具及附属设备坐标—10拉线、吊线、标咼±4尺量10 保温层表面平整度卷材5靠尺、塞尺涂装8三、工艺流程安装准备一孔洞预留 f 预制加工一卡架安装 f 管道安装一水泵安装 f 试压 f防腐四、操作工艺（一）预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门位置等草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预制加工，使用专用工具垂直切割管材，切口应平滑，无毛刺；清洁管材与管件的连接部位，避免沙子、灰尘等损害接头的质量。（二）焊接连接：1、焊接工艺应遵照已批准的焊接工艺规程执行。2、焊条使用前，应按厂家说明书要求烘烤，焊条领用后，在焊条筒内存放的时间不应超过 4h,否则应重新进行烘烤，但重复烘烤次数不得超过二次。3、压力排水管道采用焊接钢管焊接，焊接时应有...
