电气工程设计优化和成本控制VIP专享

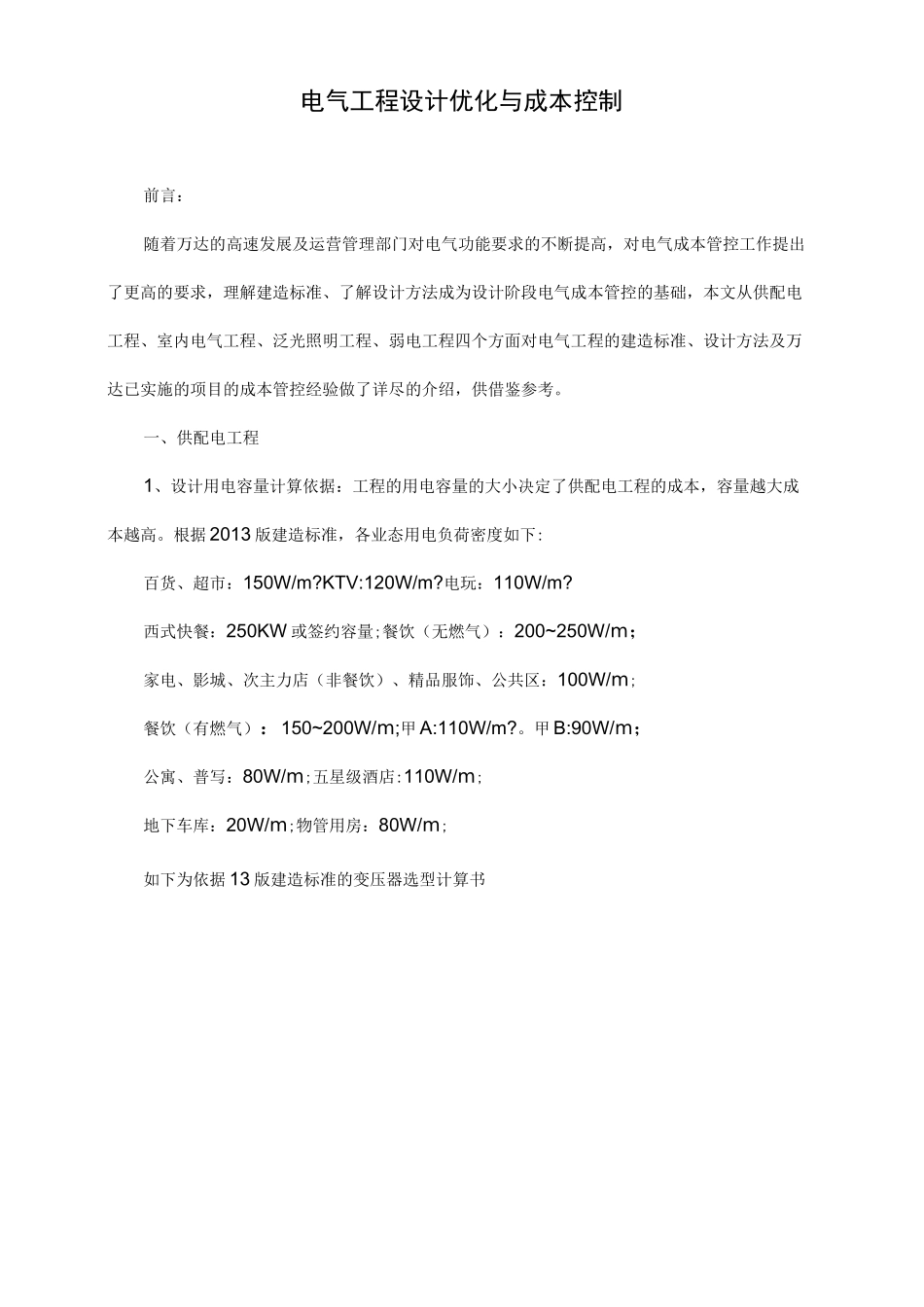

电气工程设计优化与成本控制前言：随着万达的高速发展及运营管理部门对电气功能要求的不断提高，对电气成本管控工作提出了更高的要求，理解建造标准、了解设计方法成为设计阶段电气成本管控的基础，本文从供配电工程、室内电气工程、泛光照明工程、弱电工程四个方面对电气工程的建造标准、设计方法及万达已实施的项目的成本管控经验做了详尽的介绍，供借鉴参考。一、供配电工程1、设计用电容量计算依据：工程的用电容量的大小决定了供配电工程的成本，容量越大成本越高。根据 2013 版建造标准，各业态用电负荷密度如下:百货、超市：150W/m?KTV:120W/m?电玩：110W/m?西式快餐：250KW 或签约容量;餐饮（无燃气）：200~250W/m；家电、影城、次主力店（非餐饮）、精品服饰、公共区：100W/m;餐饮（有燃气）：150~200W/m;甲 A:110W/m?。甲 B:90W/m；公寓、普写：80W/m;五星级酒店:110W/m;地下车库：20W/m;物管用房：80W/m;如下为依据 13 版建造标准的变压器选型计算书变压器选型控制表 1一sEsH国美电器勤用后B3B54.sEl35JIIZ.O5MRHHs20Z£安005d-EsssEws6J—-3数系要需8C'B8clBBwRR-%s呼计1063RRwwB5B0.15s0.M量器容JL算60_u-3404E35TEQ-0-Ega5_yQsF2、供配电系统示意图3、外电源工程：外电源工程指上一级变电站至项目开闭所的独立专用电源线路工程。上一级变电站是指为在建项目提供电源的变电站通常是 220/35KV、110/10KV、66/10KV、35/10KV 变电站，由城市供电部门掌控。外电源的选择主要依据：(1) 电压等级：外电源常用的供电电压有：10KV、20KV、35KV。选用什么电压等级外电源需根据当地供电条件来决定。（2）项目总用电容量：设计电容量越大，外电源回路越多。（3）每一条独立专用回路供电容量：电源电压等级越高，每回路所带的容量越大。通常情况下 10KV 专用回路所带容量在 6000—10000KVA 左右,20KV 专用回路所带容量在 10000—16000KVA 左右,35KV 专用回路所带容量在 16000—25000KVA 左右。（4）开闭所的供电方式，通常商业综合体每个开闭所应采用两路独立专用电源供电。1）两路电源同时供电，互为备用；•当其中一路中断供电，另一路电源应能满足全部一级负荷及二级负荷的供电要求。•外电源回路数二总用电容量/每条回路的供电容量。•这是经济上较合理的一种方式，设备利用率高，成本最优。2）两路电源供电，一用一备；•正常工作时，—路电源供电，另一路备用（不带负荷）•外电源回路数=2x（总用电容量/每条回路的容...
