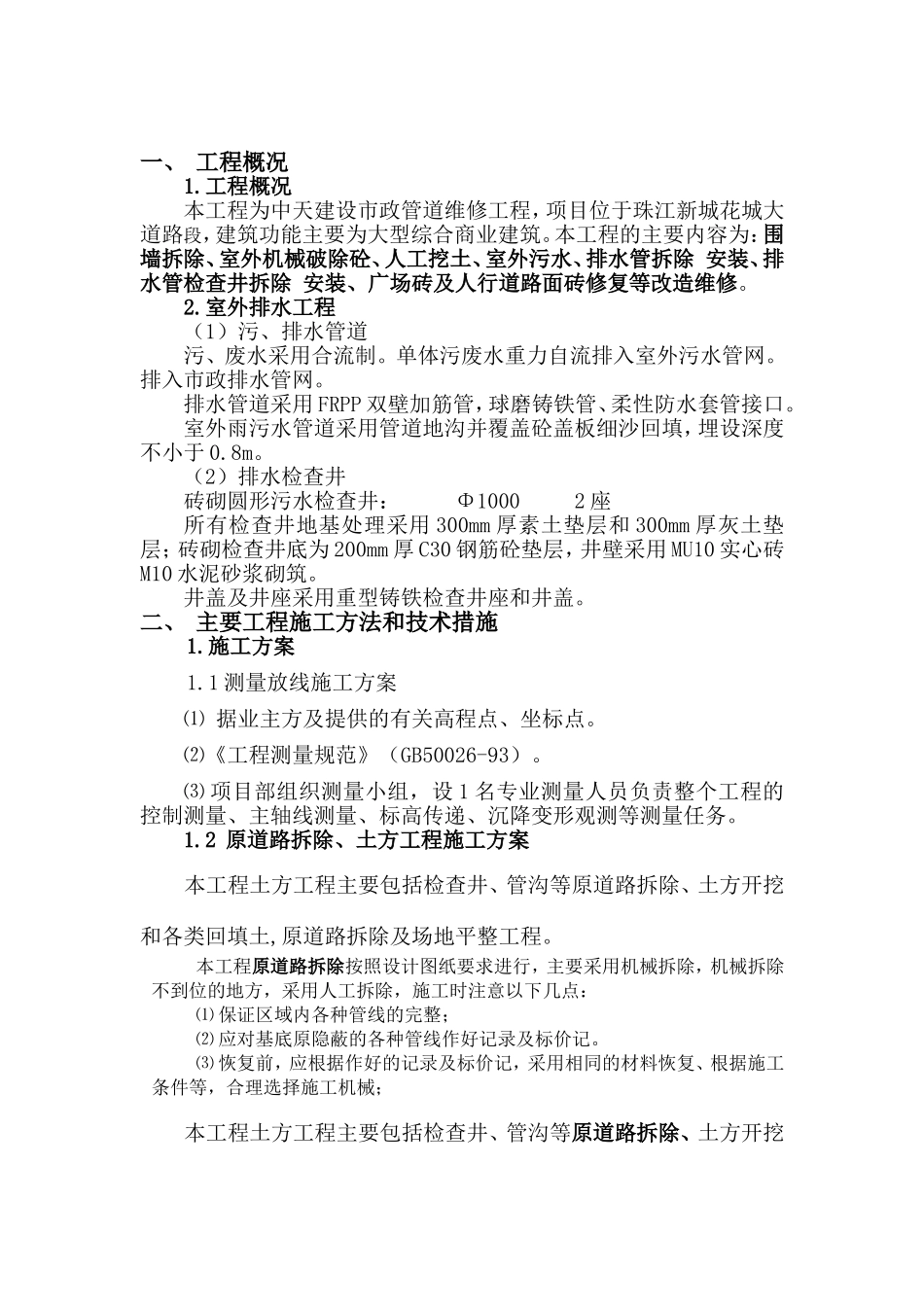

一、工程概况1.工程概况本工程为中天建设市政管道维修工程，项目位于珠江新城花城大道路段，建筑功能主要为大型综合商业建筑。本工程的主要内容为：围墙拆除、室外机械破除砼、人工挖土、室外污水、排水管拆除安装、排水管检查井拆除安装、广场砖及人行道路面砖修复等改造维修。2.室外排水工程（1）污、排水管道污、废水采用合流制。单体污废水重力自流排入室外污水管网。排入市政排水管网。排水管道采用FRPP双壁加筋管，球磨铸铁管、柔性防水套管接口。室外雨污水管道采用管道地沟并覆盖砼盖板细沙回填，埋设深度不小于0.8m。（2）排水检查井砖砌圆形污水检查井：Φ10002座所有检查井地基处理采用300mm厚素土垫层和300mm厚灰土垫层；砖砌检查井底为200mm厚C30钢筋砼垫层，井壁采用MU10实心砖M10水泥砂浆砌筑。井盖及井座采用重型铸铁检查井座和井盖。二、主要工程施工方法和技术措施1.施工方案1.1测量放线施工方案⑴据业主方及提供的有关高程点、坐标点。⑵《工程测量规范》（GB50026-93）。⑶项目部组织测量小组，设1名专业测量人员负责整个工程的控制测量、主轴线测量、标高传递、沉降变形观测等测量任务。1.2原道路拆除、土方工程施工方案本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土,原道路拆除及场地平整工程。本工程原道路拆除按照设计图纸要求进行，主要采用机械拆除，机械拆除不到位的地方，采用人工拆除，施工时注意以下几点：⑴保证区域内各种管线的完整；⑵应对基底原隐蔽的各种管线作好记录及标价记。⑶恢复前，应根据作好的记录及标价记，采用相同的材料恢复、根据施工条件等，合理选择施工机械；本工程土方工程主要包括检查井、管沟等原道路拆除、土方开挖和各类回填土。1.3污、排水管道工程施工方案本工程污、排水管道根据变更采用钢筋砼管，橡胶圈接口，防护距离内敷设在砼管沟内；其它采用直埋方式敷设。㈠施工工艺流程㈡操作工艺⑴定位放线测量1）校核中线、定施工控制桩；在引测水准点时，同时校测原有管道出入口与本管线交叉管线的高程。2）放沟槽开挖线：依据设计要求的埋深、土层情况、管径大小等计算出开槽宽度、深度，在地面上定出沟槽上口边线位置，作为开槽的依据。3）在开槽前后应设置控制管道中线、高程和坡度的坡度板，一般均跨槽埋设。当槽深在2.5m之内时，应于开槽前在槽上口每隔10m～15m埋设一块。坡度板埋好后，应将管道中线投测到坡度板上。4）为了控制管道的埋设，在已钉好的坡度板上测设坡度钉，使各坡度钉的连线平行于管道设计坡度线，利用下反数来控制管道坡度和高程。⑵沟槽开挖1）槽底开挖宽度等于管道结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。2）采用机械开槽开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右一层土不挖，待下道工序前用人工清挖。3）沟槽土方应堆在沟的一侧，便于下道工序作业。4）堆土底边与沟边应保持一定的距离，不得小于1m，高度应小于1.5m。5）堆土时严禁掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属构筑物等。6）沟边坡的大小与土质和沟深有关，当设计无规定时，槽深1～3m时应符合砂土为1：0.75，亚粘土为1：0.33的规定。7）人工开挖多槽的层间留台宽度应不小于500mm。8）槽底高程的允许偏差不得超过下列规定：——设基础的重力流管道沟槽，允许偏差为±10mm。——非重力流无管道基础的沟槽，允许偏差为±20mm。⑶基底处理1）地基处理应按设计规定进行；施工中遇有与设计不符的松软地基及杂土层等情况，应会同设计协商解决。2）挖槽应控制槽底高程，槽底局部超挖宜按以下方法处理：——含水量接近最佳含水量的疏干槽超挖深度小于或等于150mm时，可用含水量接近最佳含水量的挖槽原土回填夯实，其压实定位放线测量沟槽开挖基底处理管道铺设安装灌水、通水试验回填土度不应低于原天然地基上的密实度，或用石灰土处理，基压实度不应低于95%。——槽底有地下水或地基土壤含水量较大，不适于压实时，可用天然级配砂石回填夯实。3）排水不良造成地基土壤扰动，可按以下方法处理：——扰动深度在100mm以内，可换天然级配砂石或砂砾石处理。...
