全国计算机高新考试AUTOCAD

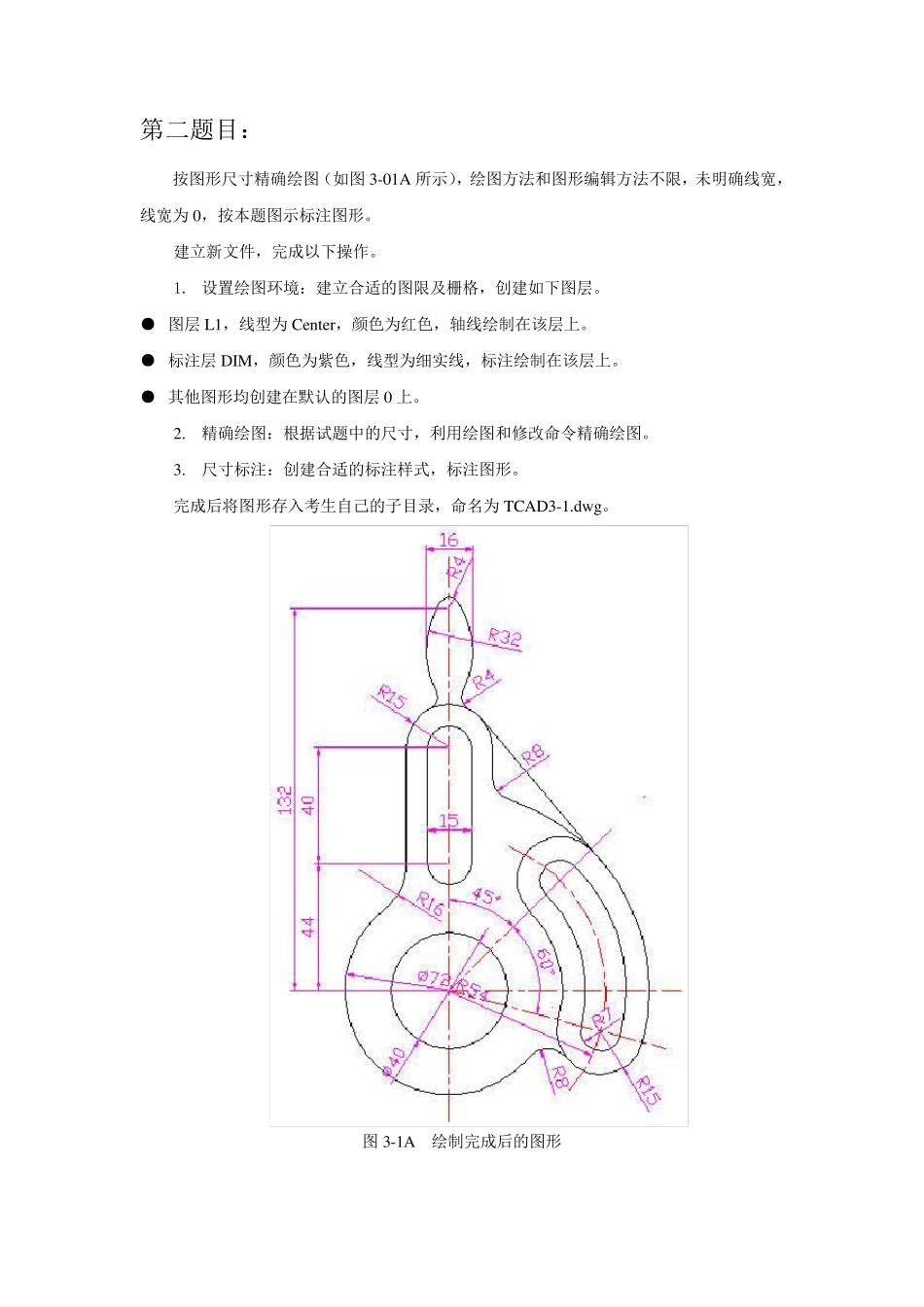

计算机辅助设计（AutoCAD 平台）AutoCAD 试题 计算机辅助设计 ☆ ☆考 前 准 备 ☆☆ 请 考 生 正 确 建 立 考 生 文 件夹并调用题库素材文 件和保存考 试结果文 件。（考 试时间 1 2 0分钟） 第一题目： 建立新文件再完成后面的工作。 1. 绘制图形：绘制两条相互垂直的直线。绘制以直线交点为圆心，直径分别为260、180、80 的同心圆。绘制两条端点为圆心，长度为130，角度分别为210°、300°的直线如图1-06A 所示。利用捕捉绘制两个直径为50 的圆和一个直径为30 的圆，如图1-06B 所示。 图1-06A 绘制直线 图1-06B 绘制圆 2. 复制图形：使用阵列、镜像命令复制小图，两小圆之间的角度为30°，如图1-06C 所示。 3. 编辑图形：使用圆、修剪、删除命令编辑图形。调整图形线宽（线宽为0.30 毫米），完成作图，如图1-06D 所示。 4. 将完成的图形以Tcad1-6.dw g 为文件名存入考生自己的子目录。 图1-06C 使用阵列以及镜像命令复制小图 图1-06D 完成后的图形 第二题目： 按图形尺寸精确绘图（如图3-01A 所示），绘图方法和图形编辑方法不限，未明确线宽，线宽为0，按本题图示标注图形。 建立新文件，完成以下操作。 1. 设置绘图环境：建立合适的图限及栅格，创建如下图层。 ● 图层L1，线型为Center，颜色为红色，轴线绘制在该层上。 ● 标注层DIM，颜色为紫色，线型为细实线，标注绘制在该层上。 ● 其他图形均创建在默认的图层0 上。 2. 精确绘图：根据试题中的尺寸，利用绘图和修改命令精确绘图。 3. 尺寸标注：创建合适的标注样式，标注图形。 完成后将图形存入考生自己的子目录，命名为TCAD3-1.dw g。 图3-1A 绘制完成后的图形 第三题目： 【操作要求】 1.建立绘图区域：建立合适的绘图区域，图形必须在设置的绘图区内。 2.绘图：按下图规定的尺寸绘图，该图以中心线上下对称，中心线线型为acad_iso10w 100，调整线型比例；其中，图形轮廓、中心线分别为单独图层，图层名自定。 3.保存：将完成的图形以KSCAD5.DWG 为文件名保存在考生文件夹中。 第四题目： 建立新文件，完成以下操作。 1.设置绘图环境：建立合适的图限及栅格，创建如下图层。 ● 图层L1，颜色设置为红色，线型设置为 Center2，轴线绘制在该层上。 ● 图层L2，颜色设置为紫色，线型设置为 Dased2，虚线绘制在该层上。 ● 图层L3，颜色设置为蓝色，线型设置为细直线，尺寸标注绘制在该...
