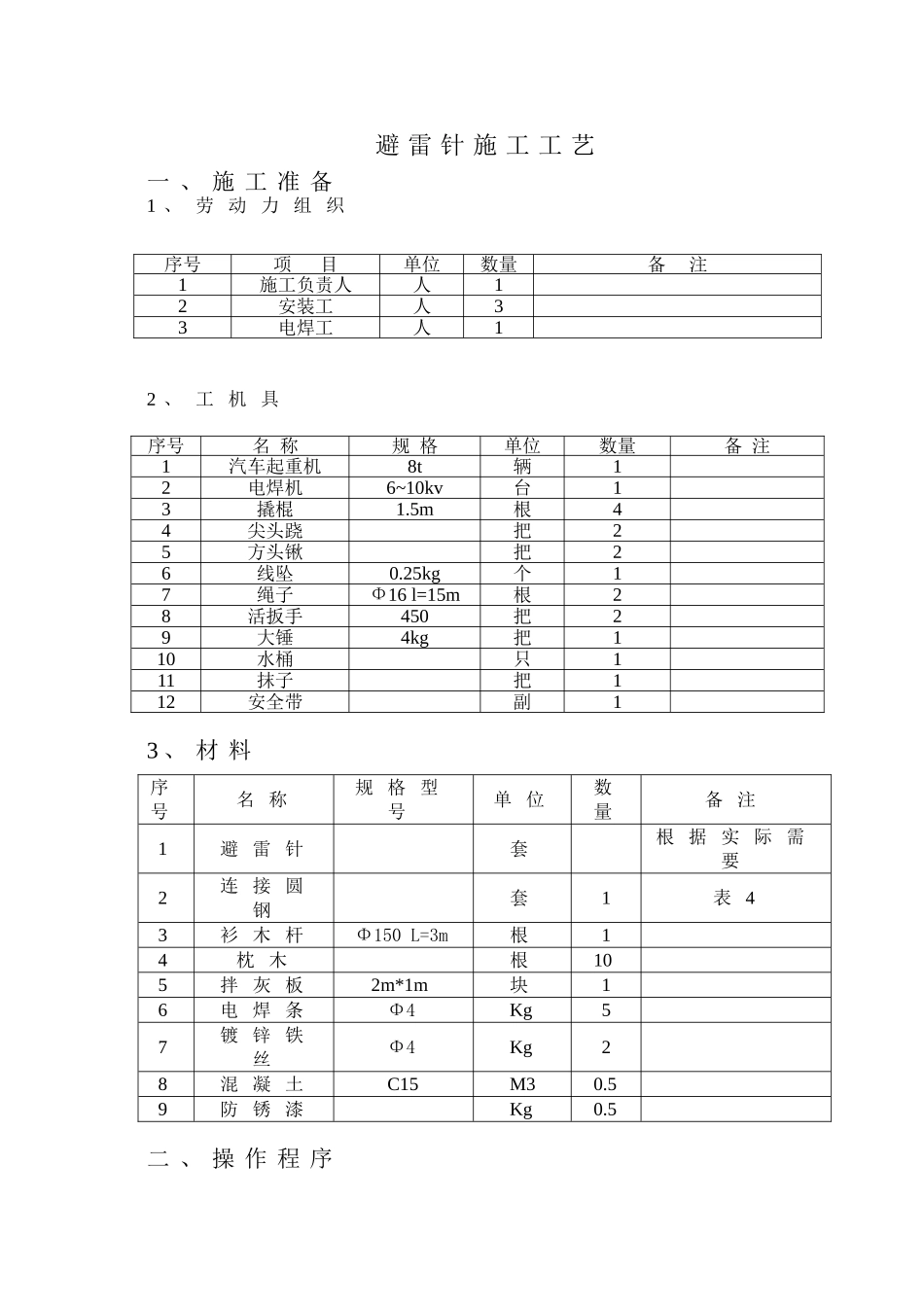

避雷针施工工艺一、施工准备1、劳动力组织2、工机具3、材料序号名称规格型号单位数量备注1避雷针套根据实际需要2连接圆钢套1表43衫木杆Φ150L=3m根14枕木根105拌灰板2m*1m块16电焊条Φ4Kg57镀锌铁丝Φ4Kg28混凝土C15M30.59防锈漆Kg0.5二、操作程序序号项目单位数量备注1施工负责人人12安装工人33电焊工人1序号名称规格单位数量备注1汽车起重机8t辆12电焊机6~10kv台13撬棍1.5m根44尖头跷把25方头锹把26线坠0.25kg个17绳子Φ16l=15m根28活扳手450把29大锤4kg把110水桶只111抹子把112安全带副11、工序流程图施工准备避雷针组装组立及调整基础抹帽2、操作要领（1）、施工准备a、核实避雷针高度及分段钢筋架之间的对应安装位置。b、平整场地，把枕木均匀地摆到避雷针组装地点。避雷针每段钢筋架下设两个支点，并大致找平。c、核实预埋螺栓与避雷针底座螺孔尺寸，允许误差为±2mm。检查预埋螺栓露出基础现高度是否符合规定。（2）、避雷针组装a、把避雷针各段钢筋架顺序摆到枕木上，使三根主筋相互对准。b、高速三根主筋使之分别在三条直线上。此项工作要反复进行，直到调直为止。c、在避雷针钢筋架每条主冶炼之间的连接处对称放置2根连接圆钢（加强筋），连接圆钢规格应与下段钢筋架主筋一致，具体选用表4.d、焊接避雷针钢筋架之间的连接圆钢。除去焊渣，刷涂防锈漆和调和漆各两道。连接圆钢选用表（基本风压40kg/m²）表4序号连接圆钢规格（mm）数量（根）30mm避雷针25mm避雷针20mm避雷针1￠28L=20062￠25L=2001263￠22L=2006664￠20L=200665￠18L=200666（3）组立及调整a、在避雷针根部用铁线绑扎1-2根枕木，作为配重，以减小避雷针起吊时的倾斜度。b、在避雷针绑扎吊绳的钢结构部位绑扎2-3根杉木杆。c、在避雷针的适当位置栓绑吊绳，尔后进行起吊、就位。d、避雷针就位后应及时拧紧底座螺栓，然后摘掉吊钩，拆除吊绳、晃绳、杉木杆和枕木。e、用线坠分别对避雷针三个棱边进行垂直度检查。如不垂直可在避雷针底座与基础面之间加入垫铁进行调整。f、紧固避雷针底座连接螺栓并施加防松措施。（4）、基础抹帽：a、检查接地线及投光灯电缆保护管是否按施工图要求敷设并焊接可靠。b、清理避雷针基础面及底座上的杂物，并用水冲洗干净。c、用C15混凝土抹帽，顶部最高点至基础面高度为200mm，以能覆盖基础螺栓为宜，并要求光滑、易散水。d、覆盖草袋，浇水进行养护。e、填写安装技术记录。三、标准1、避雷针的规格、型号、高度、安装位置应符合设计要求。2、避雷针连接处焊接的连接圆钢规格应符合要求。焊缝应平整，不应有裂缝、夹渣、气孔等缺陷，焊接加强筋应符合钢筋搭接规定，采用法兰螺栓进行连接的避雷针，法兰螺栓连接处应焊接跨接接地线。3、避雷针各部金属表面防腐层应完整。4、避雷针应安装牢固，整体垂直，倾斜度不应大于整体高度的3%。四、注意事项1、起吊时要进行试吊，确认可靠后再继续起吊。2、起吊过程中严禁工作人员在避雷针及起重臂下站立或停留。
