全自动录播教室施工布线方案

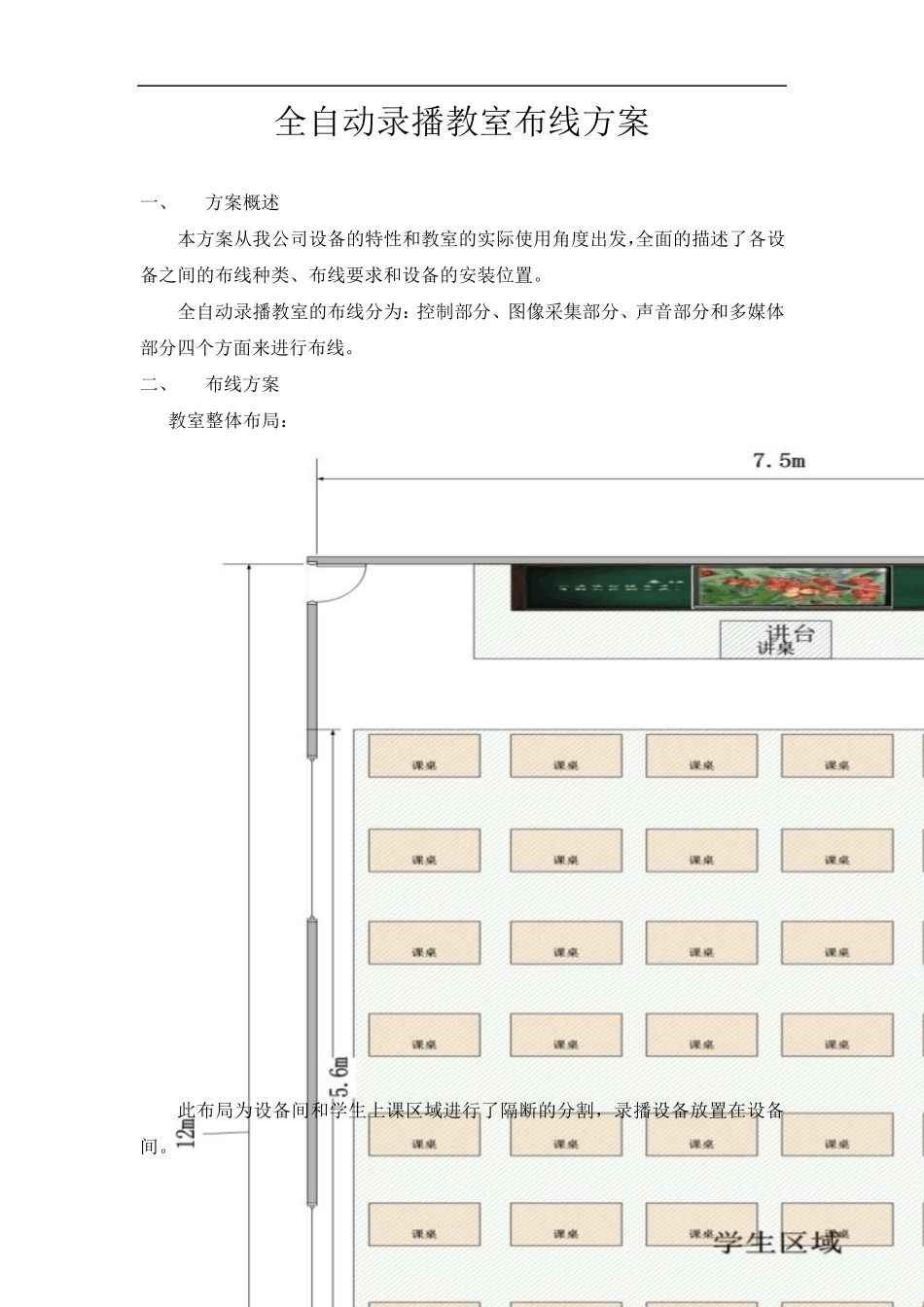

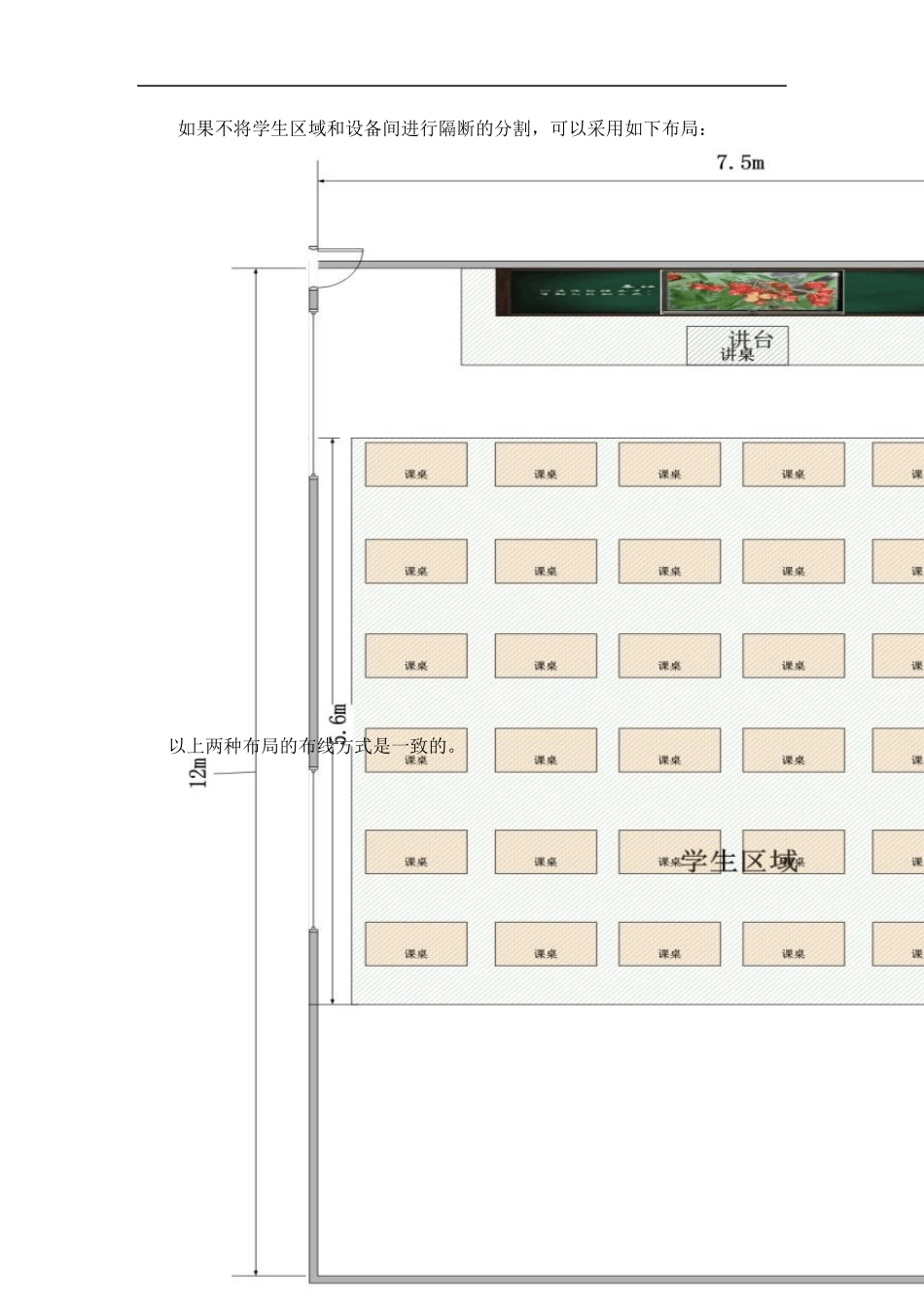

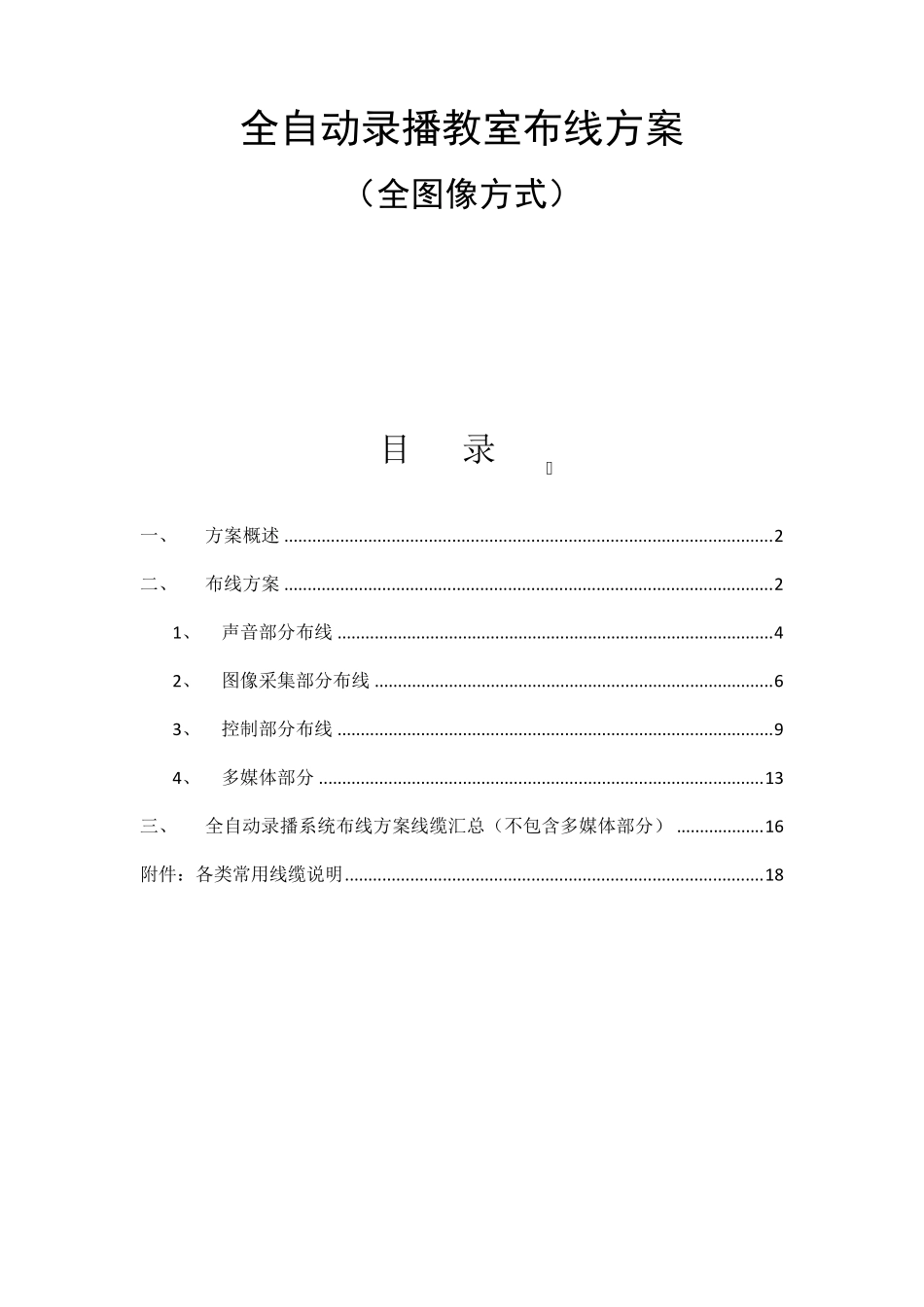

全自动录播教室布线方案 （全图像方式） 目录 一、 方案概述 ......................................................................................................... 2 二、 布线方案 ......................................................................................................... 2 1、 声音部分布线 .............................................................................................. 4 2、 图像采集部分布线 ...................................................................................... 6 3、 控制部分布线 .............................................................................................. 9 4、 多媒体部分 ................................................................................................ 13 三、 全自动录播系统布线方案线缆汇总（不包含多媒体部分） ................... 16 附件：各类常用线缆说明.......................................................................................... 18 2 / 20 全自动录播教室布线方案 一、 方案概述 本方案从我公司设备的特性和教室的实际使用角度出发，全面的描述了各设备之间的布线种类、布线要求和设备的安装位置。 全自动录播教室的布线分为：控制部分、图像采集部分、声音部分和多媒体部分四个方面来进行布线。 二、 布线方案 教室整体布局： 此布局为设备间和学生上课区域进行了隔断的分割，录播设备放置在设备间。 3 / 20 如果不将学生区域和设备间进行隔断的分割，可以采用如下布局： 以上两种布局的布线方式是一致的。 4 / 20 1、 声音部分布线 声音部分采用 8 支采音麦克风以吊装的方式进行安装，安装位置示意图为： 1） 按图中的位置安装（吊装）话筒，图中的方格长宽为 0.5 米，不管教室多大，都按这个图中所示安装。 2） 教师、学生的吊装话筒（除黑板话筒），最低点至地面的距离不低于 2.2米，不高于 2.5 米，全部向下倾斜 25度。 3） 教师 1 号话筒距教师在讲台前站立的位置 1.5 米，2 号、3 号话筒在 1 号话筒两侧 1.5 米处，黑板话筒（4 号）在黑板左上方，要注意电动幕的位置，朝向黑板。 4） 学生 1 号、2 号话筒前后位置在第一排学生站立位置前 1 米处，左右位置在教室中线两侧 ...
