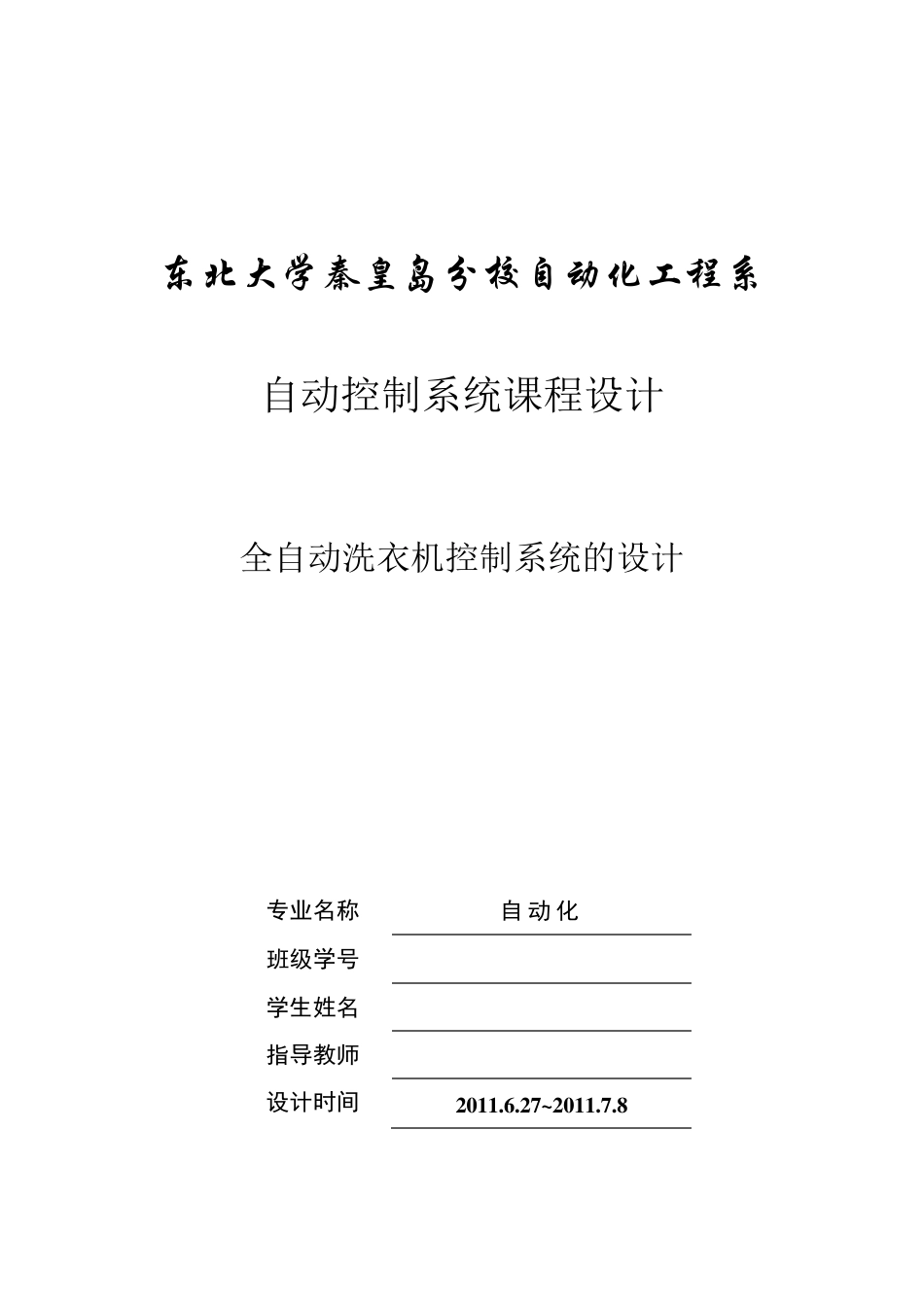

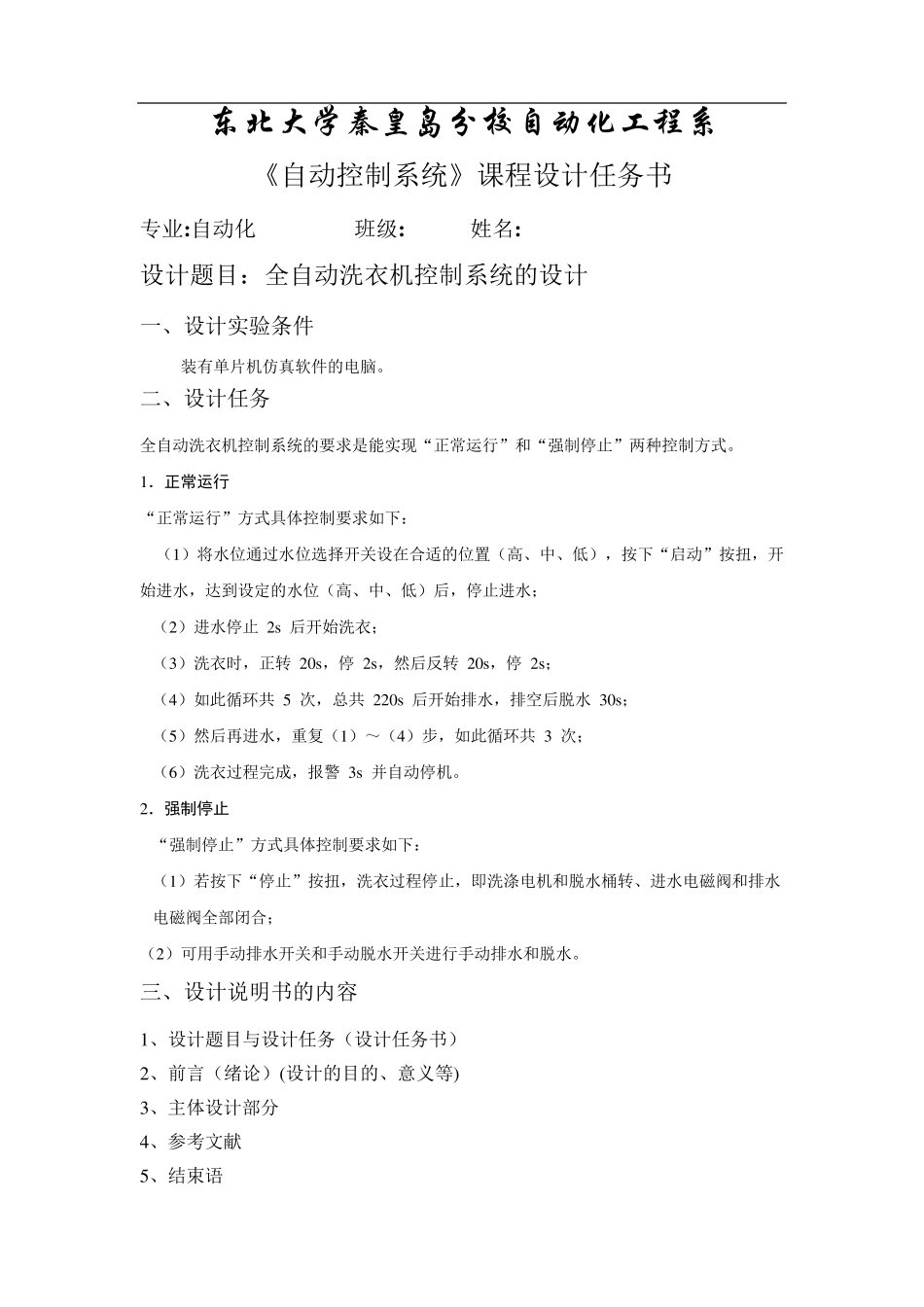

东北大学秦皇岛分校自动化工程系 自动控制系统课程设计 全自动洗衣机控制系统的设计 专业名称 自 动 化 班级学号 学生姓名 指导教师 设计时间 2011.6.27~2011.7.8 东北大学秦皇岛分校自动化工程系 《自动控制系统》课程设计任务书 专业:自动化 班级: 姓名: 设计题目：全自动洗衣机控制系统的设计 一、设计实验条件 装有单片机仿真软件的电脑。 二、设计任务 全自动洗衣机控制系统的要求是能实现“正常运行”和“强制停止”两种控制方式。 1．正常运行 “正常运行”方式具体控制要求如下： （1）将水位通过水位选择开关设在合适的位置（高、中、低），按下“启动”按扭，开 始进水，达到设定的水位（高、中、低）后，停止进水； （2）进水停止 2s 后开始洗衣； （3）洗衣时，正转 20s，停 2s，然后反转 20s，停 2s； （4）如此循环共 5 次，总共 220s 后开始排水，排空后脱水 30s； （5）然后再进水，重复（1）～（4）步，如此循环共 3 次； （6）洗衣过程完成，报警 3s 并自动停机。 2．强制停止 “强制停止”方式具体控制要求如下： （1）若按下“停止”按扭，洗衣过程停止，即洗涤电机和脱水桶转、进水电磁阀和排水 电磁阀全部闭合； （2）可用手动排水开关和手动脱水开关进行手动排水和脱水。 三、设计说明书的内容 1、设计题目与设计任务（设计任务书） 2、前言（绪论）(设计的目的、意义等) 3、主体设计部分 4、参考文献 5、结束语 目 录 摘要 ........................................................ 3 1 绪论 ..................................................... 3 1.1 课题提出的目的和内容 ...........................................3 1.2 课题研究的内容 .................................................4 2 全自动洗衣机的设计方案 ................................... 5 2.1 开关与按键 .....................................................5 2.2 洗衣机自检 .....................................................5 2.3 洗衣程序 .......................................................5 2.4 显示 ...........................................................6 3 硬件电路的设计 ........................................... 6 3.1 总体方案设计 ...................................................6 3.2...
