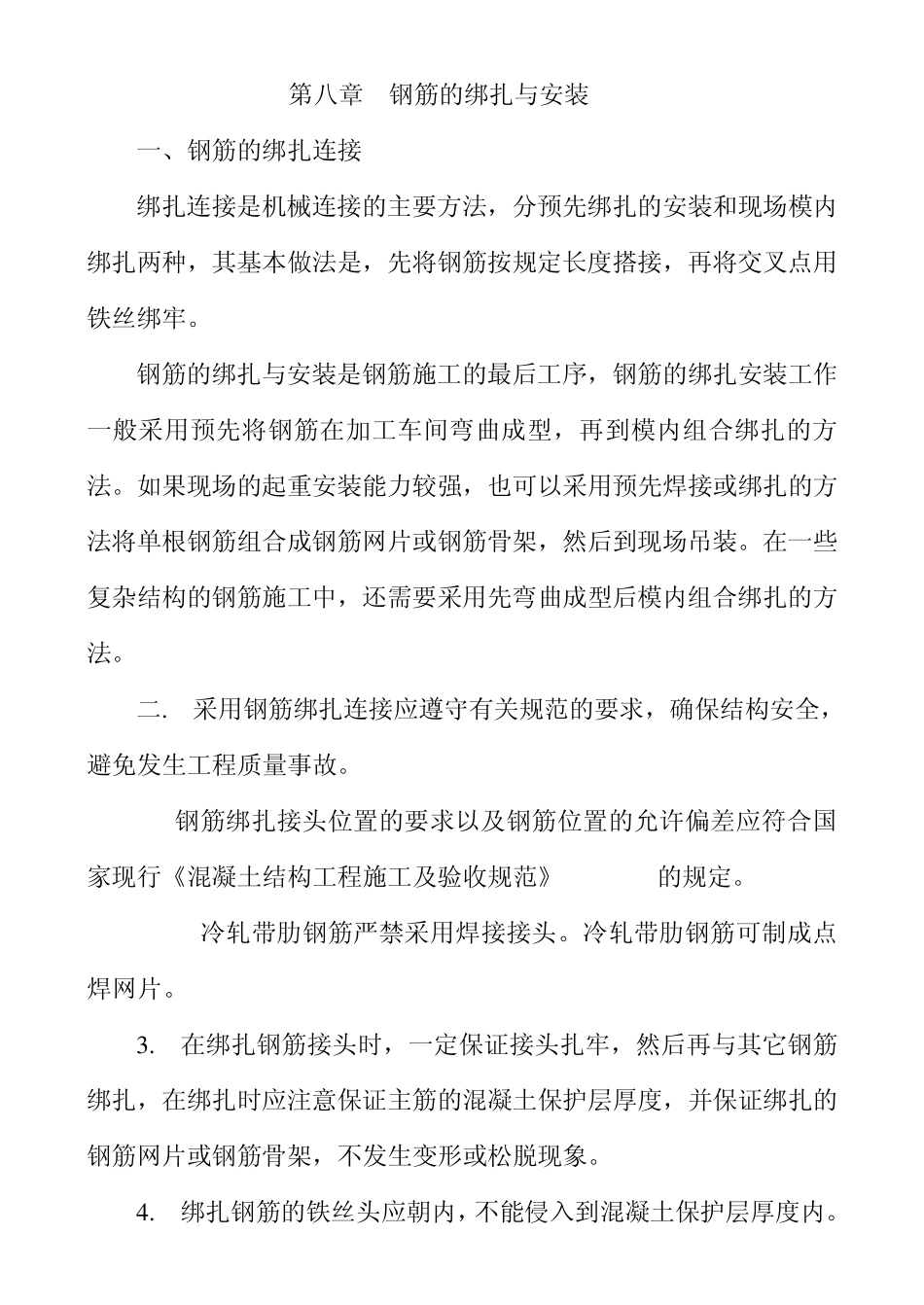

第八章 钢筋的绑扎与安装 一、钢筋的绑扎连接 绑扎连接是机械连接的主要方法,分预先绑扎的安装和现场模内绑扎两种,其基本做法是,先将钢筋按规定长度搭接,再将交叉点用铁丝绑牢。 钢筋的绑扎与安装是钢筋施工的最后工序,钢筋的绑扎安装工作一般采用预先将钢筋在加工车间弯曲成型,再到模内组合绑扎的方法。如果现场的起重安装能力较强,也可以采用预先焊接或绑扎的方法将单根钢筋组合成钢筋网片或钢筋骨架,然后到现场吊装。在一些复杂结构的钢筋施工中,还需要采用先弯曲成型后模内组合绑扎的方法。 二. 采用钢筋绑扎连接应遵守有关规范的要求,确保结构安全,避免发生工程质量事故。 1. 钢筋绑扎接头位置的要求以及钢筋位置的允许偏差应符合国家现行《混凝土结构工程施工及验收规范》GB50204的规定。 2. 冷轧带肋钢筋严禁采用焊接接头。冷轧带肋钢筋可制成点焊网片。 3 . 在绑扎钢筋接头时,一定保证接头扎牢,然后再与其它钢筋绑扎,在绑扎时应注意保证主筋的混凝土保护层厚度,并保证绑扎的钢筋网片或钢筋骨架,不发生变形或松脱现象。 4 . 绑扎钢筋的铁丝头应朝内,不能侵入到混凝土保护层厚度内。 5 . 下列情况不得采用绑扎连接 (1 )轴心受拉和小偏心受拉构件中的钢筋接头应采用焊接,不得采用绑扎连接。 (2 )普通混凝土中直径大于2 5 ㎜的钢筋和轻骨料混凝土中直径大于2 0 ㎜的Ⅰ级钢筋以及直径大于2 5 ㎜的Ⅱ、Ⅲ级钢筋,均应采用焊接接头,不得采用绑扎接头。 8 .1 . 钢筋绑扎的操作工艺 8 .1 .1 、钢筋绑扎和安装的准备工作 在混凝土工程中,模板安装,钢筋绑扎与混凝土浇筑是立体交叉作业的,为了保证质量、提高效率、缩短工期,必须在钢筋绑扎安装前认真做好以下准备工作: 1 . 图纸、资料的准备 (1 )熟悉施工图。 施工图是钢筋绑扎安装的依据。熟悉施工图的目的:是弄清各个编号钢筋形状、标高、细部尺寸,安装部位,钢筋的相互关系,确定各类结构钢筋正确合理的绑扎顺序。同时若发现施工图有错漏或不明确的地方,应及时与有关部门联系解决。 (2 )核对配料单及料牌 依据施工图,结合规范对接头位置、数量、间距的要求,核对配料单及料牌是否正确,校核已加工好的钢筋的品种、规格、形状、尺寸及数量是否合乎配料单的规定,有无错配、漏配。 (3 )确定施工方法 根据施工组织设计中对钢筋安装时间和进度的要求,研究确定相应的施工方法。例如,哪些部位的钢筋可以预先...
