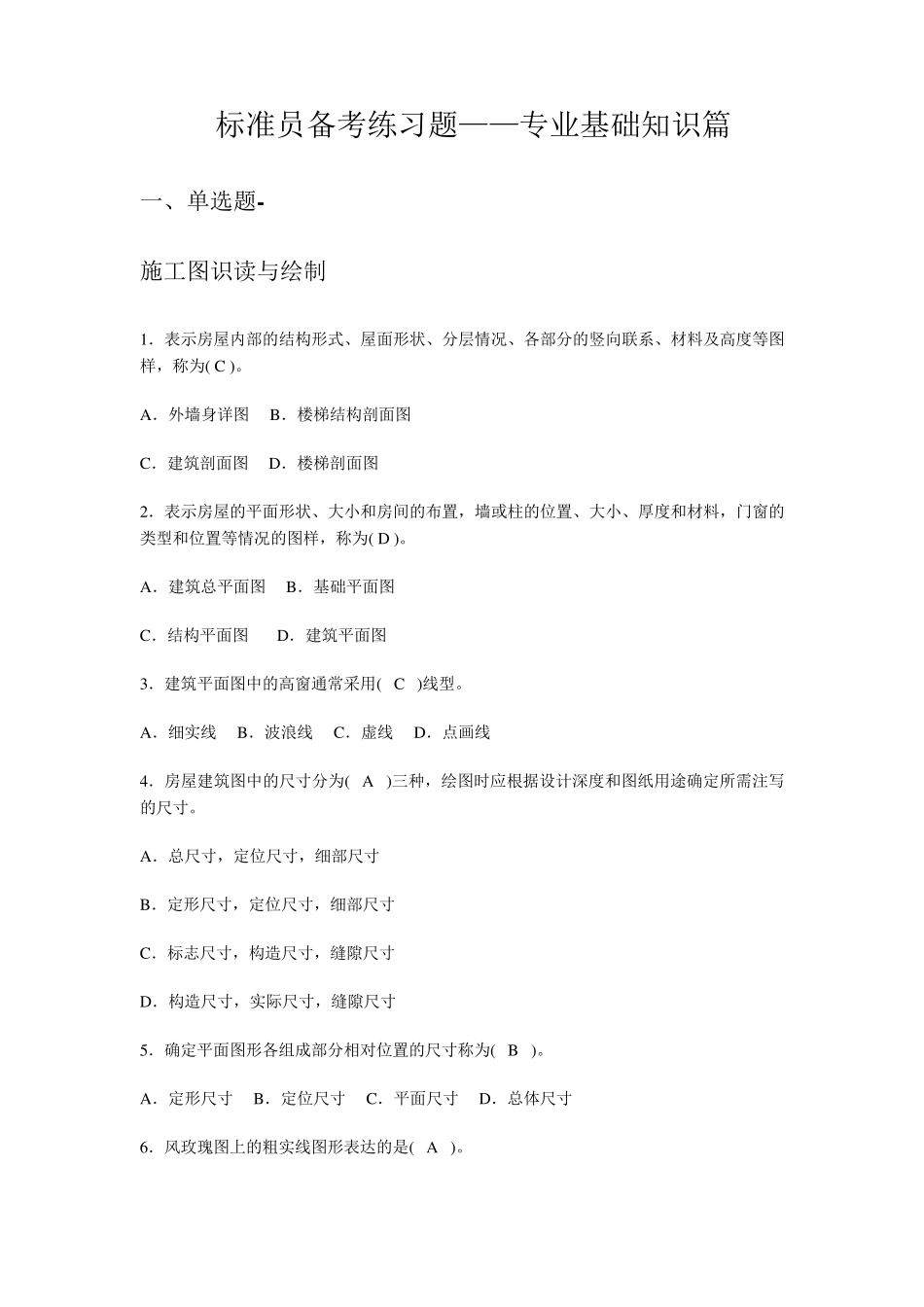

标准员备考练习题——专业基础知识篇 一、单选题- 施工图识读与绘制 1．表示房屋内部的结构形式、屋面形状、分层情况、各部分的竖向联系、材料及高度等图样，称为( C )。 A．外墙身详图 B．楼梯结构剖面图 C．建筑剖面图 D．楼梯剖面图 2．表示房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料，门窗的类型和位置等情况的图样，称为( D )。 A．建筑总平面图 B．基础平面图 C．结构平面图 D．建筑平面图 3．建筑平面图中的高窗通常采用( C )线型。 A．细实线 B．波浪线 C．虚线 D．点画线 4．房屋建筑图中的尺寸分为( A )三种，绘图时应根据设计深度和图纸用途确定所需注写的尺寸。 A．总尺寸，定位尺寸，细部尺寸 B．定形尺寸，定位尺寸，细部尺寸 C．标志尺寸，构造尺寸，缝隙尺寸 D．构造尺寸，实际尺寸，缝隙尺寸 5．确定平面图形各组成部分相对位置的尺寸称为( B )。 A．定形尺寸 B．定位尺寸 C．平面尺寸 D．总体尺寸 6．风玫瑰图上的粗实线图形表达的是( A )。 A．全年风向 B．春季风向 C．夏季风向 D．冬季风向 7．一套完整的房屋施工图由多个工种的图纸组成，下列不属于房屋施工图的是( D )。 A．图纸目录 B．设备施工图 C．建筑施工图和结构施工图 D．岩土工程勘察报告 8．Al 图纸幅面的尺寸规则是( A )。 A．594 ㎜×841 ㎜ B．420 mm×630 mm C．420 ㎜X 594 ㎜ D．297 mm×420 mm 9．建筑平面图是采用一假想的( D )以上位置切开，将上部移去后所得的视图。 A．水平剖切面沿基础顶面 B．水平剖切面沿楼地面 C．垂直剖切面沿高度 D．水平剖切面沿窗台 10．表示建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工要求的图样称为( C )。 A．结构施工图 B．设备施工图 C．建筑施工图 D．施工平面图 11．梁和柱平法施工图在其平面布置图上均采用( C )注写方式表达。 A．列表 B．截面 C．平面 D．列表和平面 12．在梁平法施工图制图规则中，屋面框架梁的代号为( B )。 A．KZL B. WKL C．KL D．XL 13．在剪力墙平法施工图制图规则中，约束边缘构件的代号为( A )。 A．YBZ B．GBZ C．AZ D．FBZ 14．在剪力墙平法施工图制图规则中，非边缘暗柱的代号为( A )。 A．AZ B．FBZ C．GBZ D．YBZ 15．在剪力墙平法施工图制图规则中，扶壁柱的代号为( B )。 A．YBZ B．FBZ C．GBZ D...
