公制螺纹标准

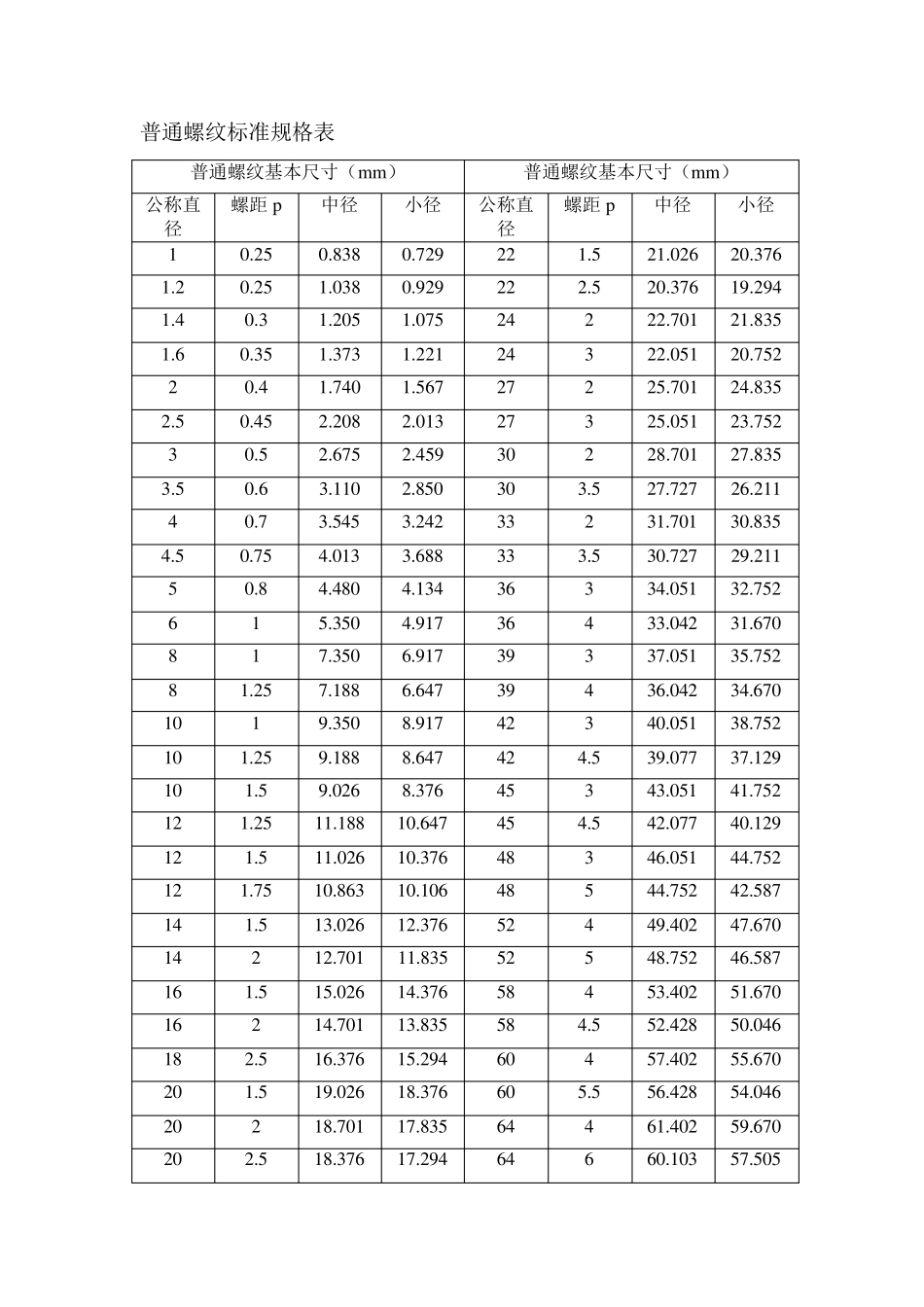

普通螺纹标准规格表 普通螺纹基本尺寸（mm） 普通螺纹基本尺寸（mm） 公称直径 螺距p 中径 小径 公称直径 螺距p 中径 小径 1 0.25 0.838 0.729 22 1.5 21.026 20.376 1.2 0.25 1.038 0.929 22 2.5 20.376 19.294 1.4 0.3 1.205 1.075 24 2 22.701 21.835 1.6 0.35 1.373 1.221 24 3 22.051 20.752 2 0.4 1.740 1.567 27 2 25.701 24.835 2.5 0.45 2.208 2.013 27 3 25.051 23.752 3 0.5 2.675 2.459 30 2 28.701 27.835 3.5 0.6 3.110 2.850 30 3.5 27.727 26.211 4 0.7 3.545 3.242 33 2 31.701 30.835 4.5 0.75 4.013 3.688 33 3.5 30.727 29.211 5 0.8 4.480 4.134 36 3 34.051 32.752 6 1 5.350 4.917 36 4 33.042 31.670 8 1 7.350 6.917 39 3 37.051 35.752 8 1.25 7.188 6.647 39 4 36.042 34.670 10 1 9.350 8.917 42 3 40.051 38.752 10 1.25 9.188 8.647 42 4.5 39.077 37.129 10 1.5 9.026 8.376 45 3 43.051 41.752 12 1.25 11.188 10.647 45 4.5 42.077 40.129 12 1.5 11.026 10.376 48 3 46.051 44.752 12 1.75 10.863 10.106 48 5 44.752 42.587 14 1.5 13.026 12.376 52 4 49.402 47.670 14 2 12.701 11.835 52 5 48.752 46.587 16 1.5 15.026 14.376 58 4 53.402 51.670 16 2 14.701 13.835 58 4.5 52.428 50.046 18 2.5 16.376 15.294 60 4 57.402 55.670 20 1.5 19.026 18.376 60 5.5 56.428 54.046 20 2 18.701 17.835 64 4 61.402 59.670 20 2.5 18.376 17.294 64 6 60.103 57.505 螺纹基本知识 一、螺纹的名词术语 螺纹：在圆柱或圆锥表面上，沿着螺旋线所形成的具有规定牙型的连续凸起。 圆柱螺纹/圆锥螺纹；外螺纹/内螺纹；右旋螺纹/左旋螺纹。 右旋螺纹：顺时针旋转时选入的螺纹。 左旋螺纹：逆时针旋转时选入的螺纹。 完整螺纹：牙顶和牙底具有完整形状的螺纹。 不完整螺纹：牙底完整而牙顶不完整的螺纹。 螺尾：向光滑表面过渡的牙底不完整的螺纹。 有效螺纹：由完整螺纹和不完整螺纹组成的螺纹，不包括螺尾。 公称直径：代表螺纹尺寸的直径。 大径：外螺纹的顶径、内螺纹的底径。 小径：外螺纹的底径、内螺纹的顶径。 中径：一个假想圆柱或圆锥的直径...
