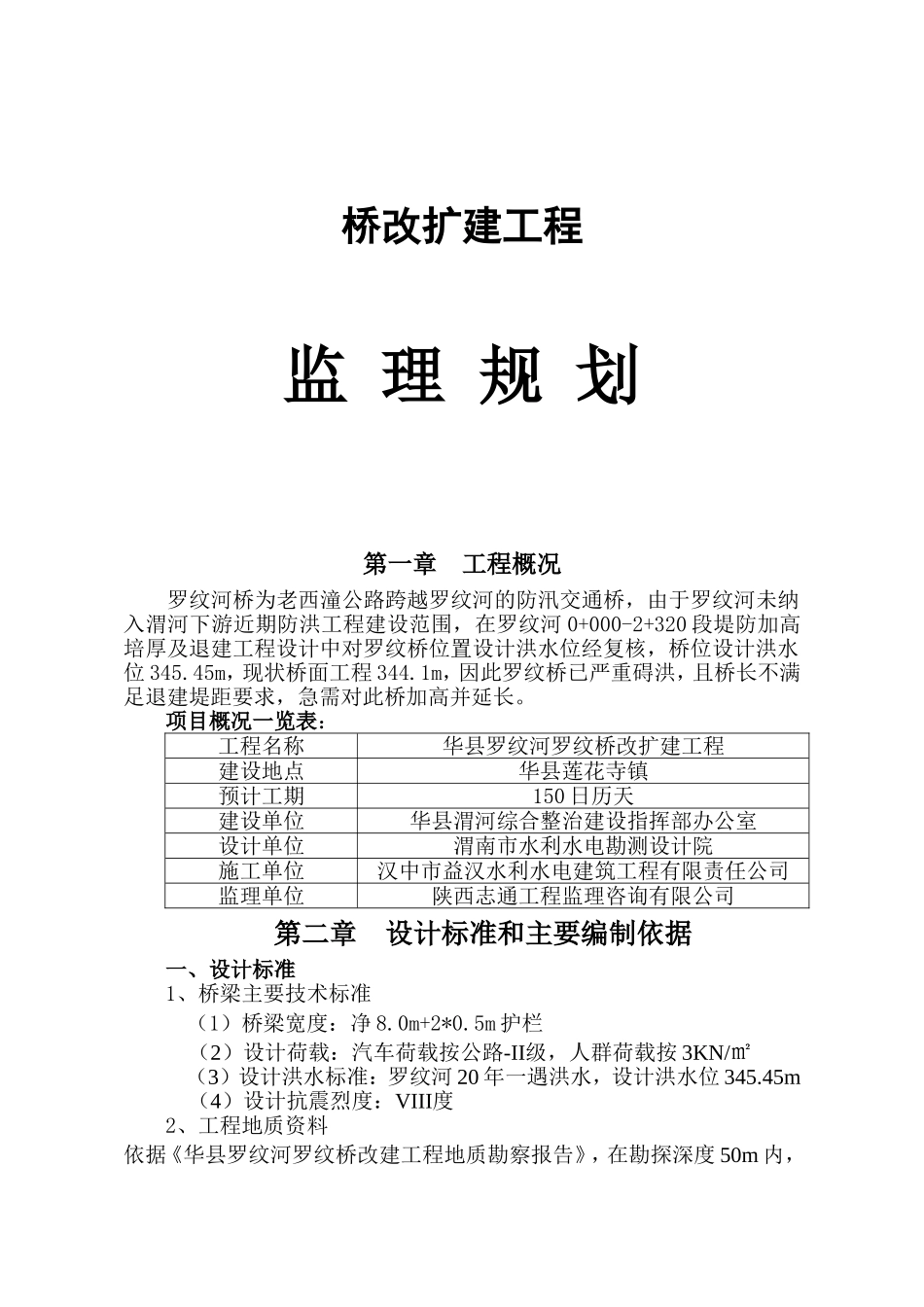

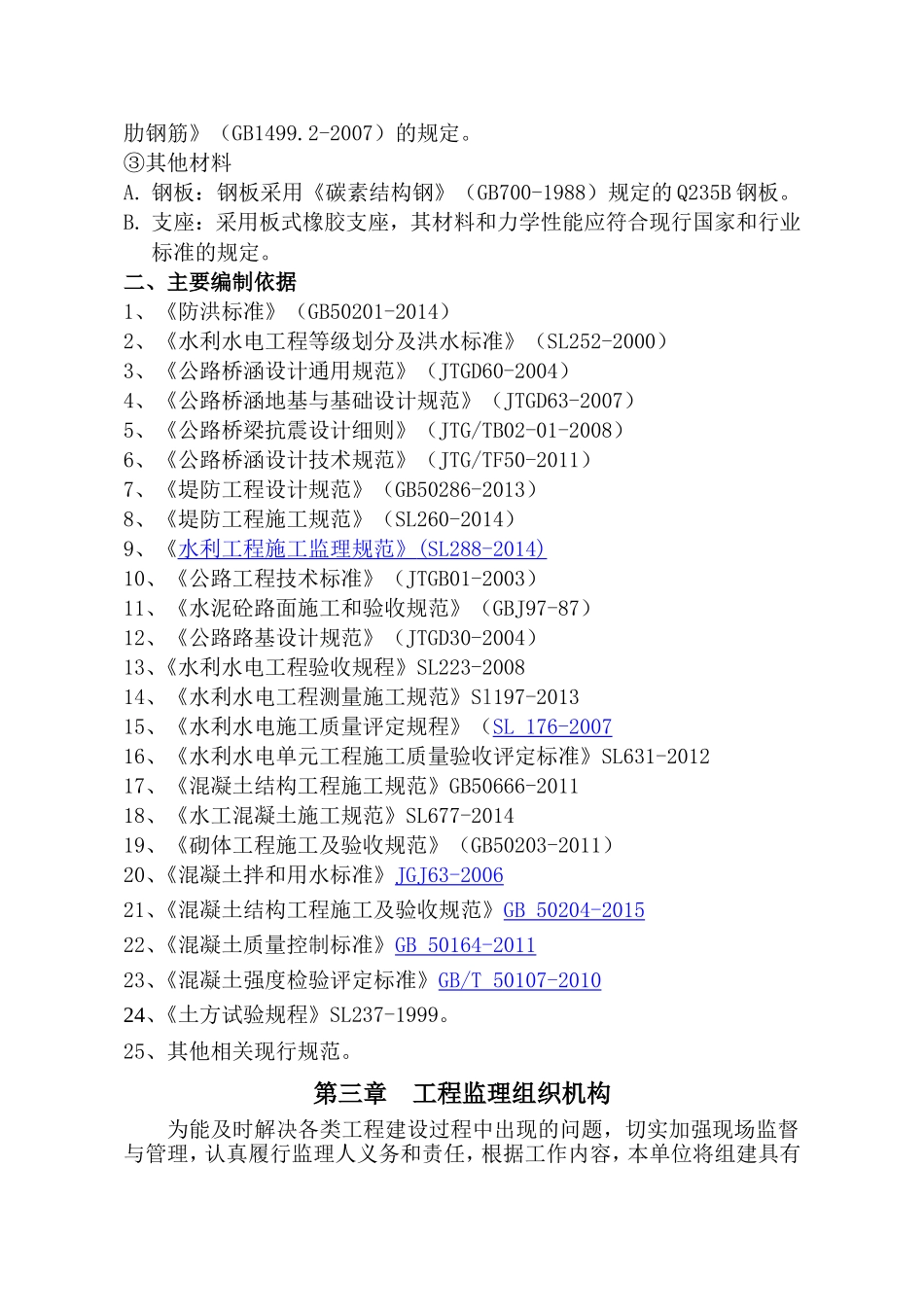

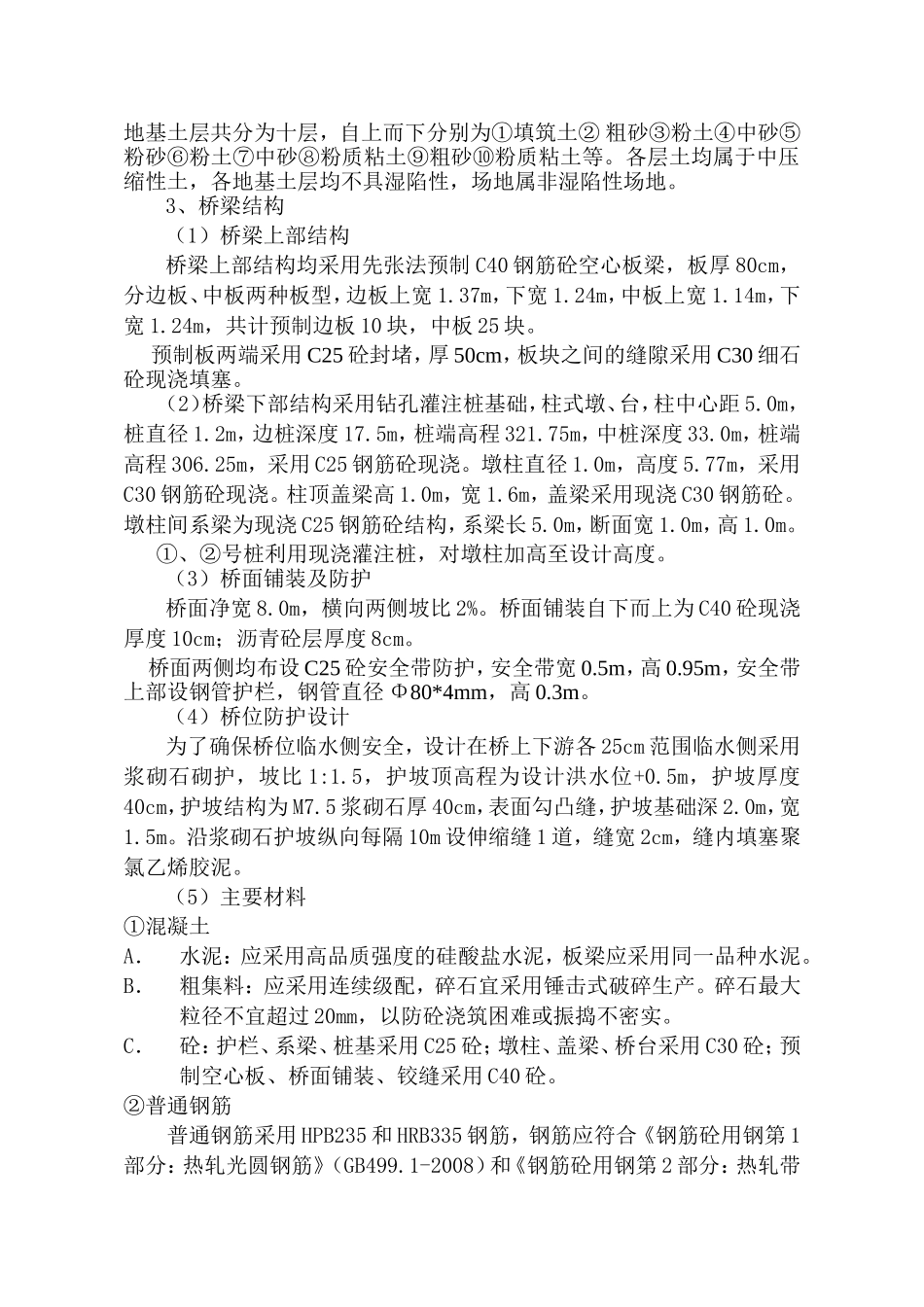

桥改扩建工程监理规划第一章工程概况罗纹河桥为老西潼公路跨越罗纹河的防汛交通桥，由于罗纹河未纳入渭河下游近期防洪工程建设范围，在罗纹河0+000-2+320段堤防加高培厚及退建工程设计中对罗纹桥位置设计洪水位经复核，桥位设计洪水位345.45m，现状桥面工程344.1m，因此罗纹桥已严重碍洪，且桥长不满足退建堤距要求，急需对此桥加高并延长。项目概况一览表：工程名称华县罗纹河罗纹桥改扩建工程建设地点华县莲花寺镇预计工期150日历天建设单位华县渭河综合整治建设指挥部办公室设计单位渭南市水利水电勘测设计院施工单位汉中市益汉水利水电建筑工程有限责任公司监理单位陕西志通工程监理咨询有限公司第二章设计标准和主要编制依据一、设计标准1、桥梁主要技术标准（1）桥梁宽度：净8.0m+2*0.5m护栏（2）设计荷载：汽车荷载按公路-II级，人群荷载按3KN/㎡（3）设计洪水标准：罗纹河20年一遇洪水，设计洪水位345.45m（4）设计抗震烈度：VIII度2、工程地质资料依据《华县罗纹河罗纹桥改建工程地质勘察报告》，在勘探深度50m内，地基土层共分为十层，自上而下分别为①填筑土②粗砂③粉土④中砂⑤粉砂⑥粉土⑦中砂⑧粉质粘土⑨粗砂⑩粉质粘土等。各层土均属于中压缩性土，各地基土层均不具湿陷性，场地属非湿陷性场地。3、桥梁结构（1）桥梁上部结构桥梁上部结构均采用先张法预制C40钢筋砼空心板梁，板厚80cm，分边板、中板两种板型，边板上宽1.37m，下宽1.24m，中板上宽1.14m，下宽1.24m，共计预制边板10块，中板25块。预制板两端采用C25砼封堵，厚50cm，板块之间的缝隙采用C30细石砼现浇填塞。（2）桥梁下部结构采用钻孔灌注桩基础，柱式墩、台，柱中心距5.0m，桩直径1.2m，边桩深度17.5m，桩端高程321.75m，中桩深度33.0m，桩端高程306.25m，采用C25钢筋砼现浇。墩柱直径1.0m，高度5.77m，采用C30钢筋砼现浇。柱顶盖梁高1.0m，宽1.6m，盖梁采用现浇C30钢筋砼。墩柱间系梁为现浇C25钢筋砼结构，系梁长5.0m，断面宽1.0m，高1.0m。①、②号桩利用现浇灌注桩，对墩柱加高至设计高度。（3）桥面铺装及防护桥面净宽8.0m，横向两侧坡比2%。桥面铺装自下而上为C40砼现浇厚度10cm；沥青砼层厚度8cm。桥面两侧均布设C25砼安全带防护，安全带宽0.5m，高0.95m，安全带上部设钢管护栏，钢管直径Φ80*4mm，高0.3m。（4）桥位防护设计为了确保桥位临水侧安全，设计在桥上下游各25cm范围临水侧采用浆砌石砌护，坡比1:1.5，护坡顶高程为设计洪水位+0.5m，护坡厚度40cm，护坡结构为M7.5浆砌石厚40cm，表面勾凸缝，护坡基础深2.0m，宽1.5m。沿浆砌石护坡纵向每隔10m设伸缩缝1道，缝宽2cm，缝内填塞聚氯乙烯胶泥。（5）主要材料①混凝土A．水泥：应采用高品质强度的硅酸盐水泥，板梁应采用同一品种水泥。B．粗集料：应采用连续级配，碎石宜采用锤击式破碎生产。碎石最大粒径不宜超过20mm，以防砼浇筑困难或振捣不密实。C．砼：护栏、系梁、桩基采用C25砼；墩柱、盖梁、桥台采用C30砼；预制空心板、桥面铺装、铰缝采用C40砼。②普通钢筋普通钢筋采用HPB235和HRB335钢筋，钢筋应符合《钢筋砼用钢第1部分：热轧光圆钢筋》（GB499.1-2008）和《钢筋砼用钢第2部分：热轧带肋钢筋》（GB1499.2-2007）的规定。③其他材料A.钢板：钢板采用《碳素结构钢》（GB700-1988）规定的Q235B钢板。B.支座：采用板式橡胶支座，其材料和力学性能应符合现行国家和行业标准的规定。二、主要编制依据1、《防洪标准》（GB50201-2014）2、《水利水电工程等级划分及洪水标准》（SL252-2000）3、《公路桥涵设计通用规范》（JTGD60-2004）4、《公路桥涵地基与基础设计规范》（JTGD63-2007）5、《公路桥梁抗震设计细则》（JTG/TB02-01-2008）6、《公路桥涵设计技术规范》（JTG/TF50-2011）7、《堤防工程设计规范》（GB50286-2013）8、《堤防工程施工规范》（SL260-2014）9、《水利工程施工监理规范》(SL288-2014)10、《公路工程技术标准》（JTGB01-2003）11、《水泥砼路面施工和验收规范》（GBJ97-87）12、《公路路基设计规范》（JTGD30-2004）13、《水利水电工程验收规程》SL223-200814、《水利水电工程测量施工规范》Sl197-201315、《...
