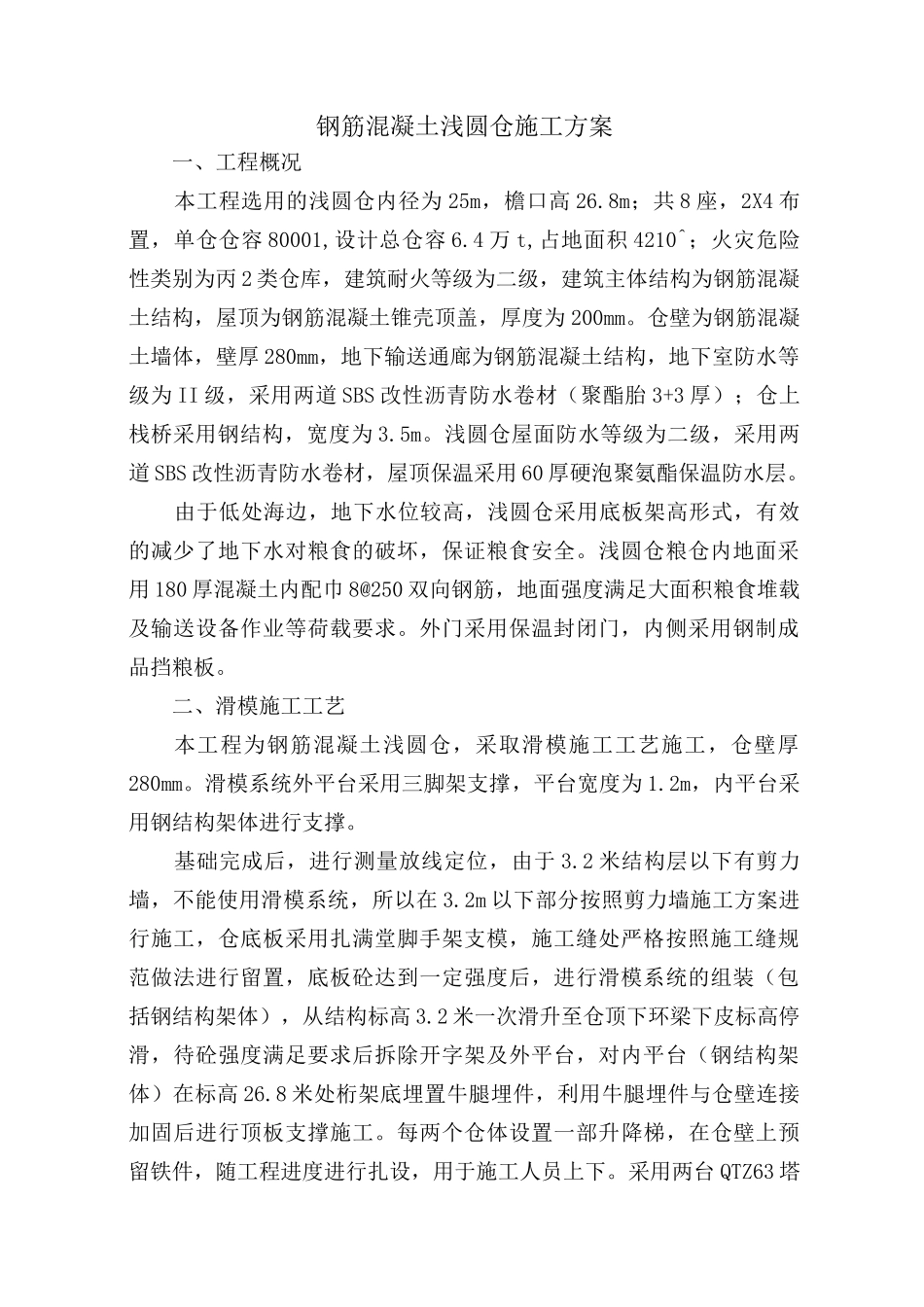

钢筋混凝土浅圆仓施工方案一、工程概况本工程选用的浅圆仓内径为 25m，檐口高 26.8m；共 8 座，2X4 布置，单仓仓容 80001,设计总仓容 6.4 万 t,占地面积 4210^；火灾危险性类别为丙 2 类仓库，建筑耐火等级为二级，建筑主体结构为钢筋混凝土结构，屋顶为钢筋混凝土锥壳顶盖，厚度为 200mm。仓壁为钢筋混凝土墙体，壁厚 280mm，地下输送通廊为钢筋混凝土结构，地下室防水等级为 II 级，采用两道 SBS 改性沥青防水卷材（聚酯胎 3+3 厚）；仓上栈桥采用钢结构，宽度为 3.5m。浅圆仓屋面防水等级为二级，采用两道 SBS 改性沥青防水卷材，屋顶保温采用 60 厚硬泡聚氨酯保温防水层。由于低处海边，地下水位较高，浅圆仓采用底板架高形式，有效的减少了地下水对粮食的破坏，保证粮食安全。浅圆仓粮仓内地面采用 180 厚混凝土内配巾 8@250 双向钢筋，地面强度满足大面积粮食堆载及输送设备作业等荷载要求。外门采用保温封闭门，内侧采用钢制成品挡粮板。二、滑模施工工艺本工程为钢筋混凝土浅圆仓，采取滑模施工工艺施工，仓壁厚280mm。滑模系统外平台采用三脚架支撑，平台宽度为 1.2m，内平台采用钢结构架体进行支撑。基础完成后，进行测量放线定位，由于 3.2 米结构层以下有剪力墙，不能使用滑模系统，所以在 3.2m 以下部分按照剪力墙施工方案进行施工，仓底板采用扎满堂脚手架支模，施工缝处严格按照施工缝规范做法进行留置，底板砼达到一定强度后，进行滑模系统的组装（包括钢结构架体），从结构标高 3.2 米一次滑升至仓顶下环梁下皮标高停滑，待砼强度满足要求后拆除开字架及外平台，对内平台（钢结构架体）在标高 26.8 米处桁架底埋置牛腿埋件，利用牛腿埋件与仓壁连接加固后进行顶板支撑施工。每两个仓体设置一部升降梯，在仓壁上预留铁件，随工程进度进行扎设，用于施工人员上下。采用两台 QTZ63 塔吊进行钢筋等材料的垂直运输。(一)液压滑模系统装置设计滑模施工装置是由液压提升系统、模板系统和操作平台系统组成，这三个系统与提升架连成整体。1、液压提升系统液压提升系统包括液压控制装置、输油及调节设备和提升设备三大部分，其中所使用的装置有支撑杆、液压千斤顶、油管、分油器、液压控制装置、油液和阀门等。液压提升系统是液压滑升模板施工装置中的重要组成部分，是整套滑模施工装置中的提升动力和荷载传递装置。其工作原理是由控制台的电动机带动高压油泵，使高压油液通过电磁换向阀、分油器、...
