肿瘤医院放疗住院楼天然地基及土壤氡浓度检测方案VIP免费

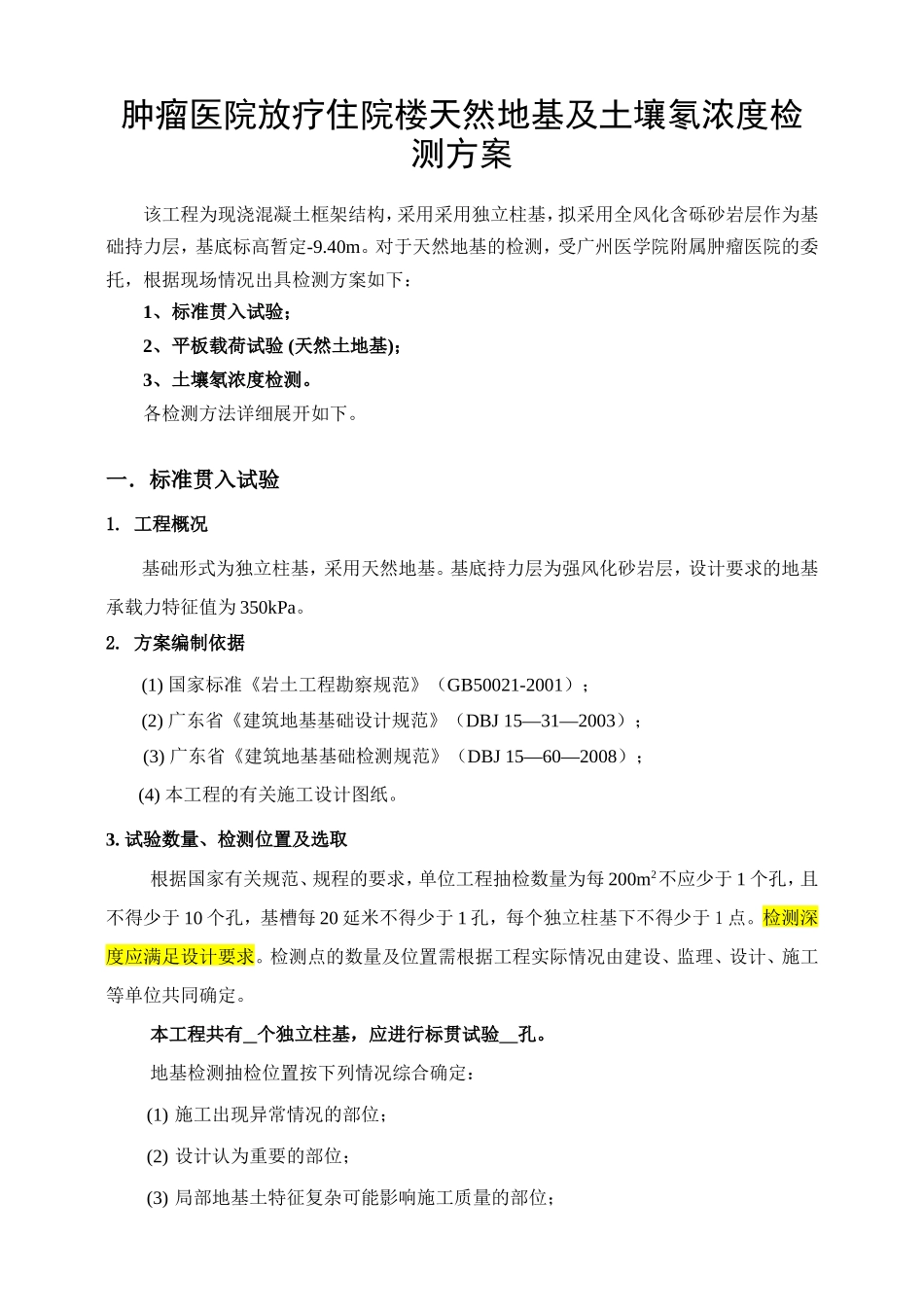

肿瘤医院放疗住院楼天然地基及土壤氡浓度检测方案该工程为现浇混凝土框架结构，采用采用独立柱基，拟采用全风化含砾砂岩层作为基础持力层，基底标高暂定-9.40m。对于天然地基的检测，受广州医学院附属肿瘤医院的委托，根据现场情况出具检测方案如下：1、标准贯入试验；2、平板载荷试验(天然土地基)；3、土壤氡浓度检测。各检测方法详细展开如下。一．标准贯入试验1.工程概况基础形式为独立柱基，采用天然地基。基底持力层为强风化砂岩层，设计要求的地基承载力特征值为350kPa。2.方案编制依据(1)国家标准《岩土工程勘察规范》（GB50021-2001）；(2)广东省《建筑地基基础设计规范》（DBJ15—31—2003）；(3)广东省《建筑地基基础检测规范》（DBJ15—60—2008）；(4)本工程的有关施工设计图纸。3.试验数量、检测位置及选取根据国家有关规范、规程的要求，单位工程抽检数量为每200m2不应少于1个孔，且不得少于10个孔，基槽每20延米不得少于1孔，每个独立柱基下不得少于1点。检测深度应满足设计要求。检测点的数量及位置需根据工程实际情况由建设、监理、设计、施工等单位共同确定。本工程共有个独立柱基，应进行标贯试验孔。地基检测抽检位置按下列情况综合确定：(1)施工出现异常情况的部位；(2)设计认为重要的部位；(3)局部地基土特征复杂可能影响施工质量的部位；(4)当检测结果发现不满足设计要求时，应分析原因，经确认后再扩大抽检，扩大抽检可加倍检验，再视加倍抽检结果由各方共同研究确定处理方案或检测数量，并报工程质量监督机构。4.测试原理标准贯入试验使用质量为63.5kg的穿心锤，以76cm的自由落距，将标准规格的贯入器打入试验土层，通过记录打入30cm的锤击数来推定土的力学特性。5.仪器设备（1）贯入器：对开管长度＞500mm，外径51mm，内径35mm，管靴长度76mm，刃口角度20°，刃口单刃厚度2.5mm。（2）触探杆：直径50mm的钻杆，相对弯曲＜1/1000。（3）穿心锤：落锤质量63.5kg，落距76cm。6.技术要求（1）标准贯入试验孔采用回转钻进，并保持孔内水位略高于地下水位，当孔壁不稳定时，可用泥浆护壁，钻至试验标高以上15cm处，清除孔底残土后再进行试验。（2）采用自动脱钩的自由落锤法进行锤击，并减少导向管与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆联结后的垂直度，锤击速率应小于30击/min。（3）贯入器打入15cm后，开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N′。当锤击数达到50击，而贯入深度未达到30cm时，可记录50击的实际贯入深度，按下式换算成相当于30cm的标准贯入试验击数N′，并中止试验。式中N′—标准贯入试验实测锤击数；—50击时的贯入深度（cm）。（4）当钻杆长度大于3m时，锤击数应按下式进行钻杆长度修正，以确定地基承载力值。式中N—标准贯入试验修正锤击数；N′—标准贯入试验实测锤击数；—触探杆长度校正系数，按下表1确定。触探杆长度校正系数表1杆长（m）≤36912151821校正系数α1.000.920.860.810.770.730.70（5）当确定地基承载力特征值的经验值时宜用经过修正的标贯击数N。7.数据分析本次评定地基土岩石性状，参照广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）中之花岗岩类岩石的风化程度执行，见下表2。花岗岩类岩石的风化程度表2标准贯入试验锤击数N/风化程度N/30残积土30N/50全风化N/50强风化地基承载力特征值，参照广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）中之花岗岩残积土(全风化岩)执行，见表3。承载力特征值fak(kPa)Nk357911131517192123fak100150200240280320360420500580660二．平板载荷试验(天然土地基)，见表1、编制依据（1）广东省标准《建筑地基基础检测规范》（DBJ15-60-2008）；（2）《关于建筑工程地基基础检测工作的通知》穗建质[2010]574号文；（3）委托方提供的相关图纸及设计文件。2、试验目的平板载荷试验适用于检测浅部天然地基的承载力，可确定承压板下应力主要影响范围内天然地基的承载力特征值和变形参数。3、试验数量按规范要求，单位工程抽检数量为每500m2不应少于1个点，且不得少于3点。本工程总面积未超过1500m2，拟...
