2025年高层办公楼全套附cad

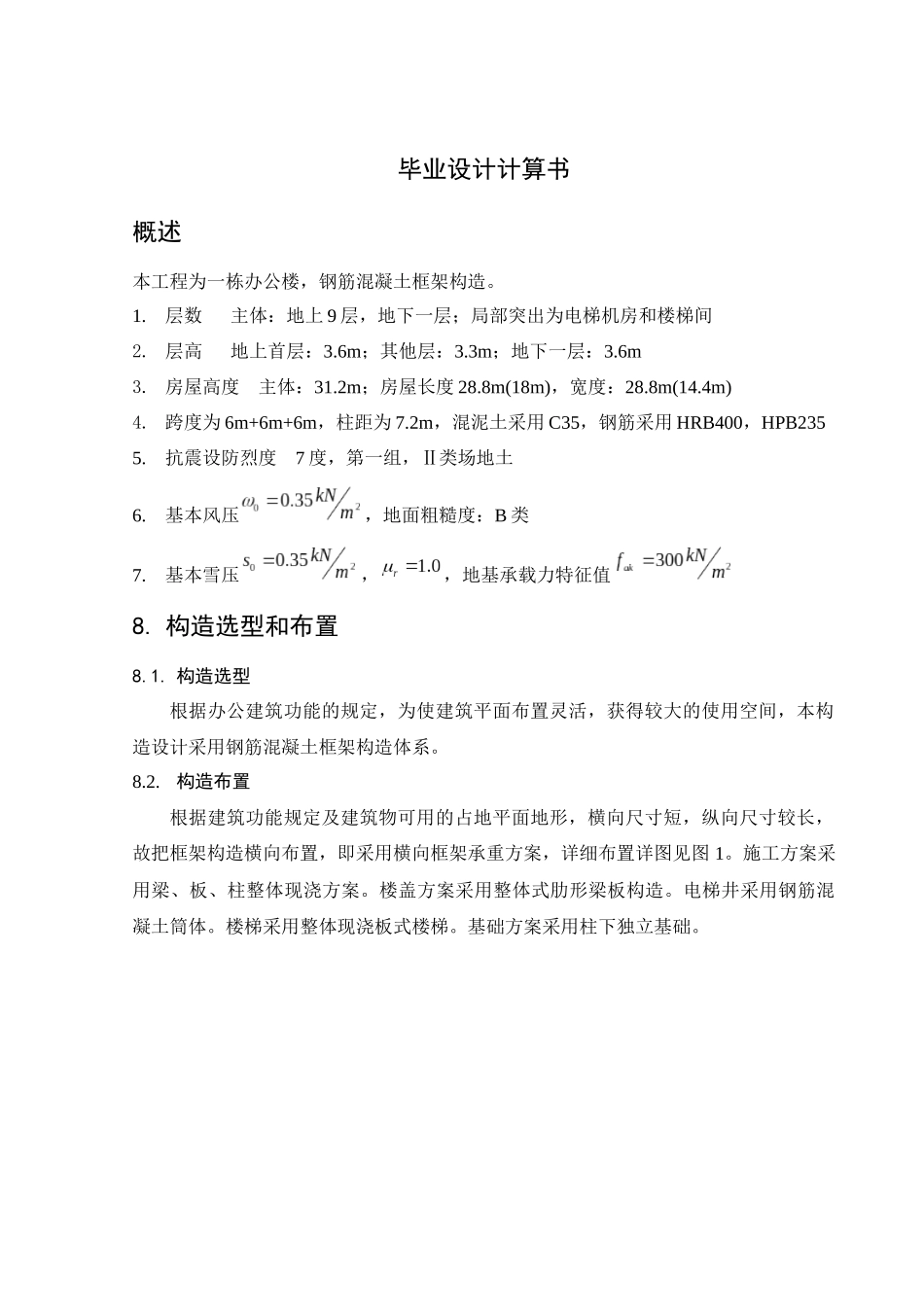

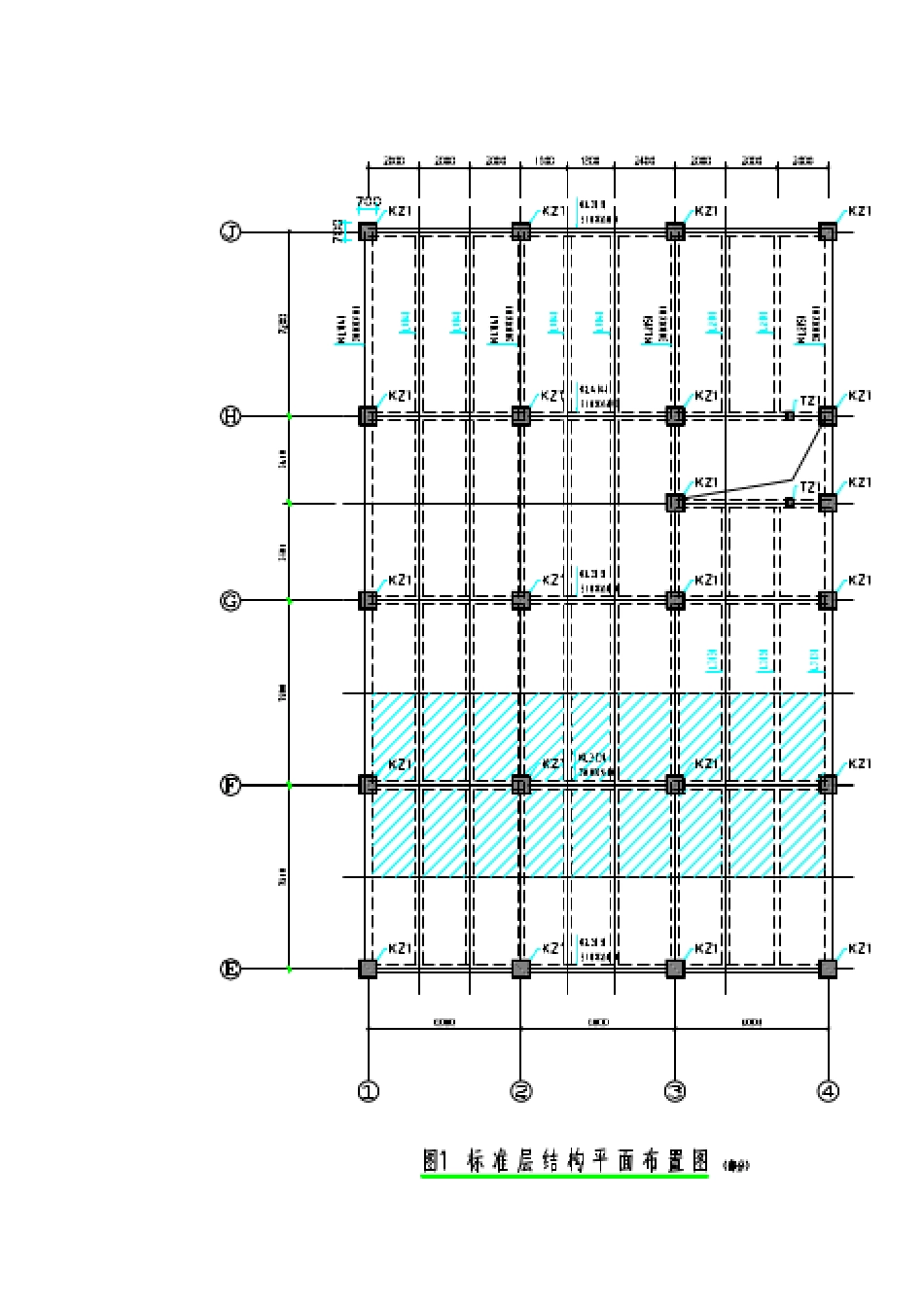

毕业设计计算书概述本工程为一栋办公楼，钢筋混凝土框架构造。1.层数 主体：地上 9 层，地下一层；局部突出为电梯机房和楼梯间2. 层高 地上首层：3.6m；其他层：3.3m；地下一层：3.6m3. 房屋高度 主体：31.2m；房屋长度 28.8m(18m)，宽度：28.8m(14.4m)4. 跨度为 6m+6m+6m，柱距为 7.2m，混泥土采用 C35，钢筋采用 HRB400，HPB2355.抗震设防烈度 7 度，第一组，Ⅱ类场地土6.基本风压，地面粗糙度：B 类7.基本雪压，，地基承载力特征值8. 构造选型和布置8.1. 构造选型根据办公建筑功能的规定，为使建筑平面布置灵活，获得较大的使用空间，本构造设计采用钢筋混凝土框架构造体系。8.2.构造布置根据建筑功能规定及建筑物可用的占地平面地形，横向尺寸短，纵向尺寸较长，故把框架构造横向布置，即采用横向框架承重方案，详细布置详图见图 1。施工方案采用梁、板、柱整体现浇方案。楼盖方案采用整体式肋形梁板构造。电梯井采用钢筋混凝土筒体。楼梯采用整体现浇板式楼梯。基础方案采用柱下独立基础。8.3.初估截面尺寸 ① 根据本项目房屋的构造类型、抗震设防烈度和房屋的高度查《建筑抗震设计规范》得本建筑得抗震等级为二级。楼盖、屋盖均采用现浇钢筋混凝土构造，楼板厚度为 100mm，各层梁柱板混凝土强度等级均为 C35，纵向受力钢筋采用 HRB400 级钢筋，其他钢筋用 HPB235 级。根据建筑平面布置确定得构造平面布置图可知，边柱及中柱的承载范围分别为7.2m×3m 、7.2m×6m。估算构造构件尺寸时，露面荷载近似取为 12 kN/计算（以中柱计算为例）。② 梁界面尺寸估算根据框架构造的主梁截面高度及宽度可由下式确定： 且，其中横梁跨度：，纵梁＝7.2m。由此估算的梁界面尺寸如下：横向主框架梁：b×h＝300mm×600mm纵向框架梁：b×h＝300mm×600mm次梁：b×h＝300mm×500mm③ 柱截面尺寸估算根据。由建筑的抗震设防烈度查表可知，柱的轴压比应不大于轴压比限值：C35 混凝土：求得： 上式中得 1.2 为荷载分项系数，10 表达底层柱承受其上十层得荷载。N 按底层中柱得受荷面积考虑。取柱截面为正方形，则柱截面边长为 682mm。结合实际状况，并综合考虑其他原因，本设计柱截面尺寸为 700×700mm。纵向受拉钢筋抗震锚固长度梁内钢筋伸至边柱内长度，故柱子截面满足此抗震构造规定。9. 框架计算简图9.1. 设计简图阐明本设计基础选用柱下独立基础，基础顶面标高为－ 4.200m（地下室地坪如下为0.600m）。框架的计算单...
