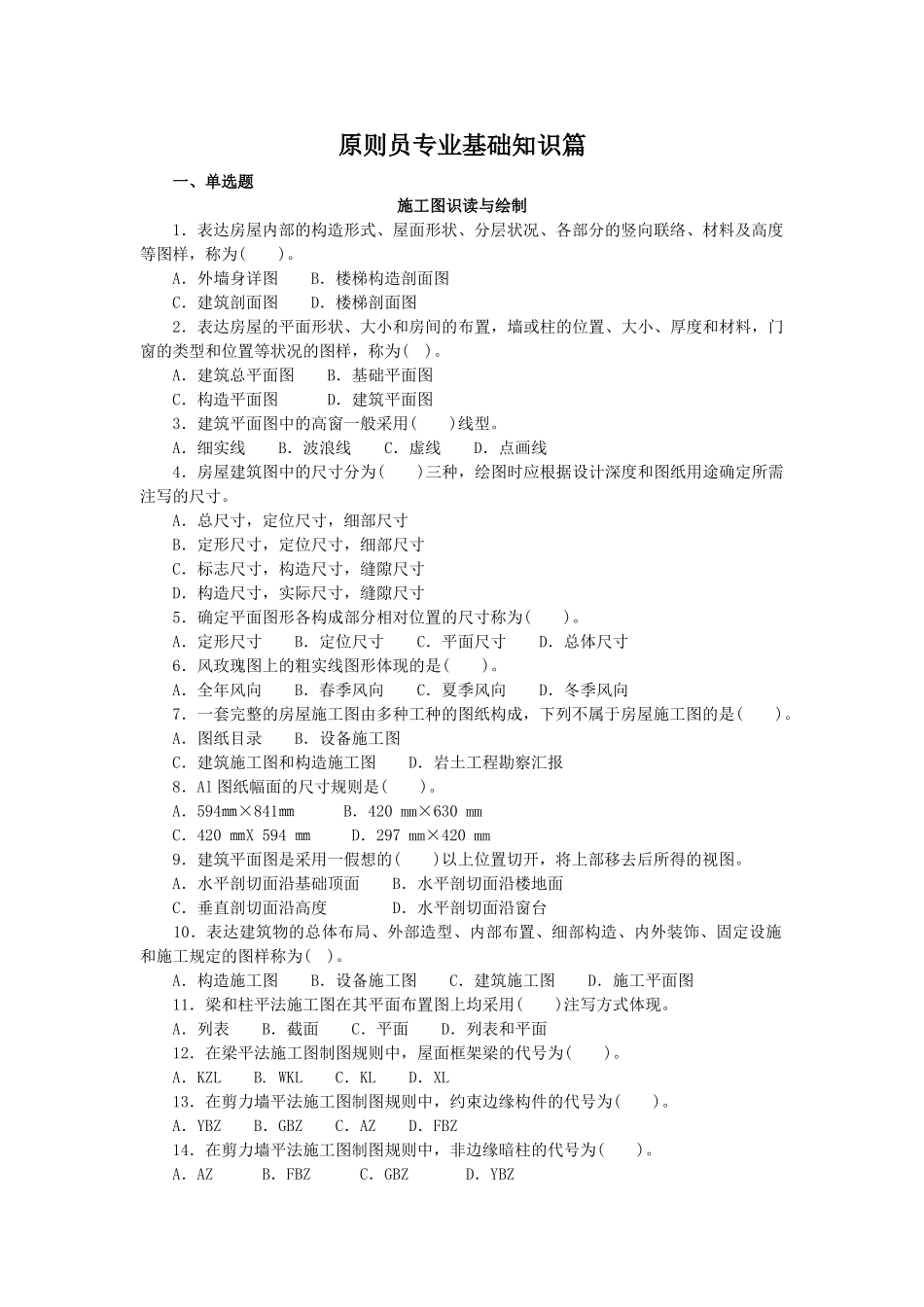

原则员专业基础知识篇 一、单选题施工图识读与绘制 1．表达房屋内部的构造形式、屋面形状、分层状况、各部分的竖向联络、材料及高度等图样，称为( )
A．外墙身详图 B．楼梯构造剖面图 C．建筑剖面图 D．楼梯剖面图 2．表达房屋的平面形状、大小和房间的布置，墙或柱的位置、大小、厚度和材料，门窗的类型和位置等状况的图样，称为( )
A．建筑总平面图 B．基础平面图 C．构造平面图 D．建筑平面图 3．建筑平面图中的高窗一般采用( )线型
A．细实线 B．波浪线 C．虚线 D．点画线 4．房屋建筑图中的尺寸分为( )三种，绘图时应根据设计深度和图纸用途确定所需注写的尺寸
A．总尺寸，定位尺寸，细部尺寸 B．定形尺寸，定位尺寸，细部尺寸 C．标志尺寸，构造尺寸，缝隙尺寸 D．构造尺寸，实际尺寸，缝隙尺寸 5．确定平面图形各构成部分相对位置的尺寸称为( )
A．定形尺寸 B．定位尺寸 C．平面尺寸 D．总体尺寸 6．风玫瑰图上的粗实线图形体现的是( )
A．全年风向 B．春季风向 C．夏季风向 D．冬季风向 7．一套完整的房屋施工图由多种工种的图纸构成，下列不属于房屋施工图的是( )
A．图纸目录 B．设备施工图 C．建筑施工图和构造施工图 D．岩土工程勘察汇报 8．Al 图纸幅面的尺寸规则是( )
A．594㎜×841㎜ B．420 mm×630 mm C．420 ㎜X 594 ㎜ D．297 mm×420 mm 9．建筑平面图是采用一假想的( )以上位置切开，将上部移去后所得的视图
A．水平剖切面沿基础顶面 B．水平剖切面沿楼地面 C．垂直剖切面沿高度 D．水平剖切面沿窗台 10．表达建筑物的总体布局、外部造型、内部布置、细部构造、内外装饰、固定设施和施工规定的图样称为( )
A．构造施工图 B．设备施工图 C．建筑施工图 D．施工平面图 11．梁和柱平法施工
