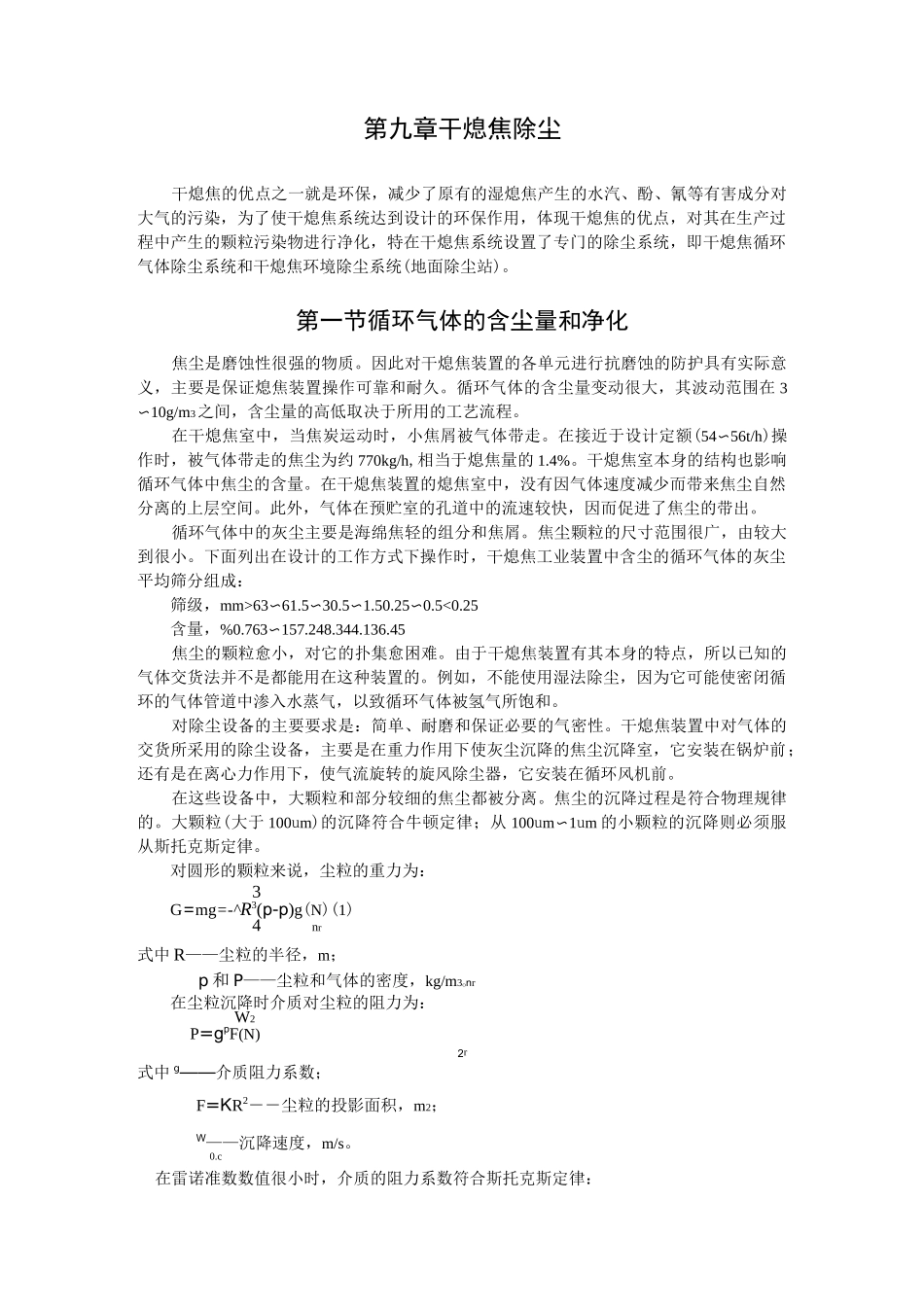

第九章干熄焦除尘干熄焦的优点之一就是环保，减少了原有的湿熄焦产生的水汽、酚、氰等有害成分对大气的污染，为了使干熄焦系统达到设计的环保作用，体现干熄焦的优点，对其在生产过程中产生的颗粒污染物进行净化，特在干熄焦系统设置了专门的除尘系统，即干熄焦循环气体除尘系统和干熄焦环境除尘系统(地面除尘站)。第一节循环气体的含尘量和净化焦尘是磨蚀性很强的物质。因此对干熄焦装置的各单元进行抗磨蚀的防护具有实际意义，主要是保证熄焦装置操作可靠和耐久。循环气体的含尘量变动很大，其波动范围在 3〜10g/m3之间，含尘量的高低取决于所用的工艺流程。在干熄焦室中，当焦炭运动时，小焦屑被气体带走。在接近于设计定额(54〜56t/h)操作时，被气体带走的焦尘为约 770kg/h,相当于熄焦量的 1.4%。干熄焦室本身的结构也影响循环气体中焦尘的含量。在干熄焦装置的熄焦室中，没有因气体速度减少而带来焦尘自然分离的上层空间。此外，气体在预贮室的孔道中的流速较快，因而促进了焦尘的带出。循环气体中的灰尘主要是海绵焦轻的组分和焦屑。焦尘颗粒的尺寸范围很广，由较大到很小。下面列出在设计的工作方式下操作时，干熄焦工业装置中含尘的循环气体的灰尘平均筛分组成：筛级，mm>63〜61.5〜30.5〜1.50.25〜0.5<0.25含量，%0.763〜157.248.344.136.45焦尘的颗粒愈小，对它的扑集愈困难。由于干熄焦装置有其本身的特点，所以已知的气体交货法并不是都能用在这种装置的。例如，不能使用湿法除尘，因为它可能使密闭循环的气体管道中渗入水蒸气，以致循环气体被氢气所饱和。对除尘设备的主要要求是：简单、耐磨和保证必要的气密性。干熄焦装置中对气体的交货所采用的除尘设备，主要是在重力作用下使灰尘沉降的焦尘沉降室，它安装在锅炉前；还有是在离心力作用下，使气流旋转的旋风除尘器，它安装在循环风机前。在这些设备中，大颗粒和部分较细的焦尘都被分离。焦尘的沉降过程是符合物理规律的。大颗粒(大于 100um)的沉降符合牛顿定律；从 100um〜1um 的小颗粒的沉降则必须服从斯托克斯定律。对圆形的颗粒来说，尘粒的重力为：3G=mg=-^R3(p-p)g(N)(1)4nr式中 R——尘粒的半径，m；p 和 P——尘粒和气体的密度，kg/m3onr在尘粒沉降时介质对尘粒的阻力为：W2P=gpF(N)2r式中 g——介质阻力系数；F=KR2――尘粒的投影面积，m2；W——沉降速度，m/s。0.c在雷诺准数数值很小时，介质的阻力系数符合斯托克斯定律：2)0.3)(m卜_24_24ps——Re2RpWro.c式...
