美能达复印机维修经验大全VIP免费

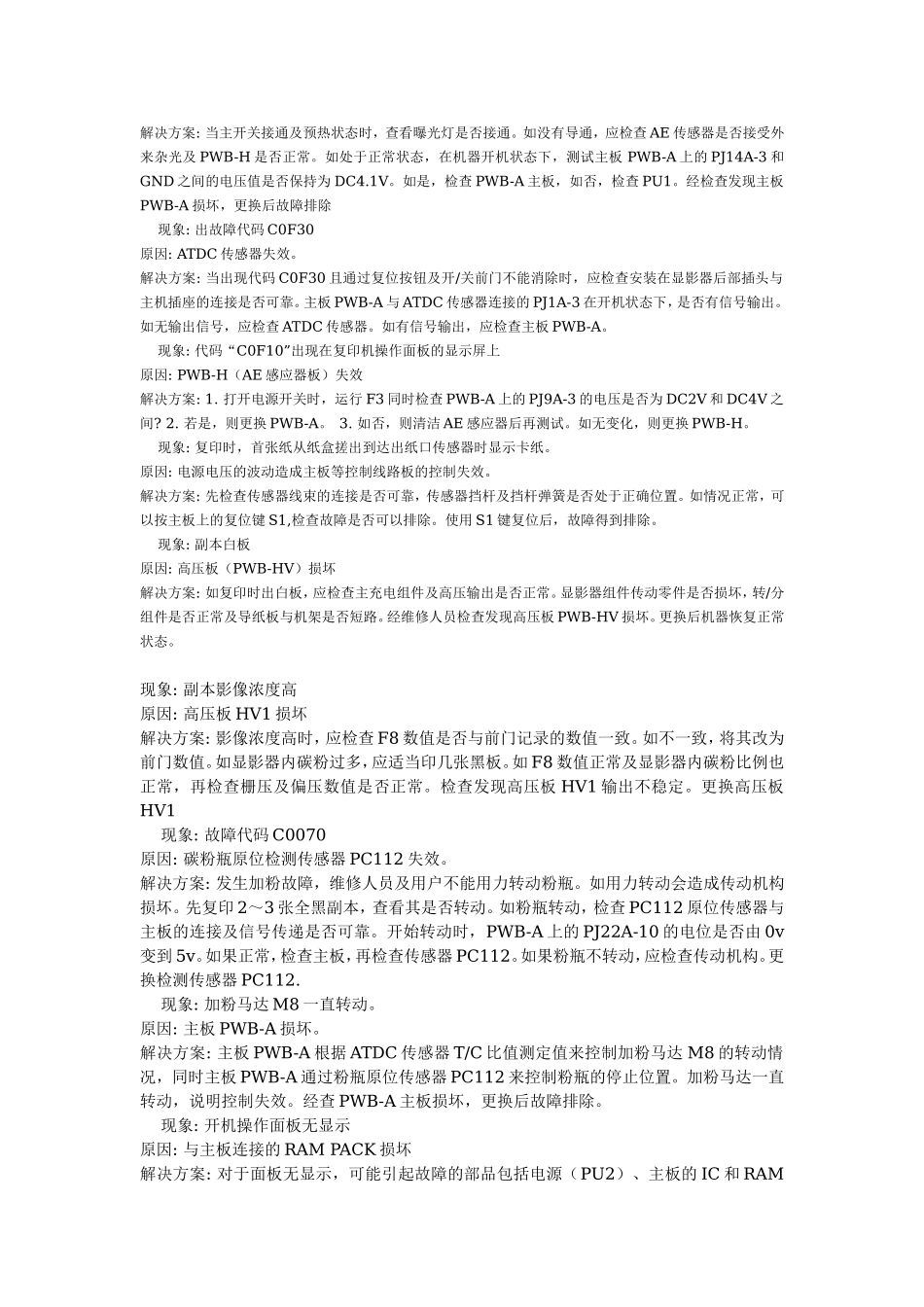

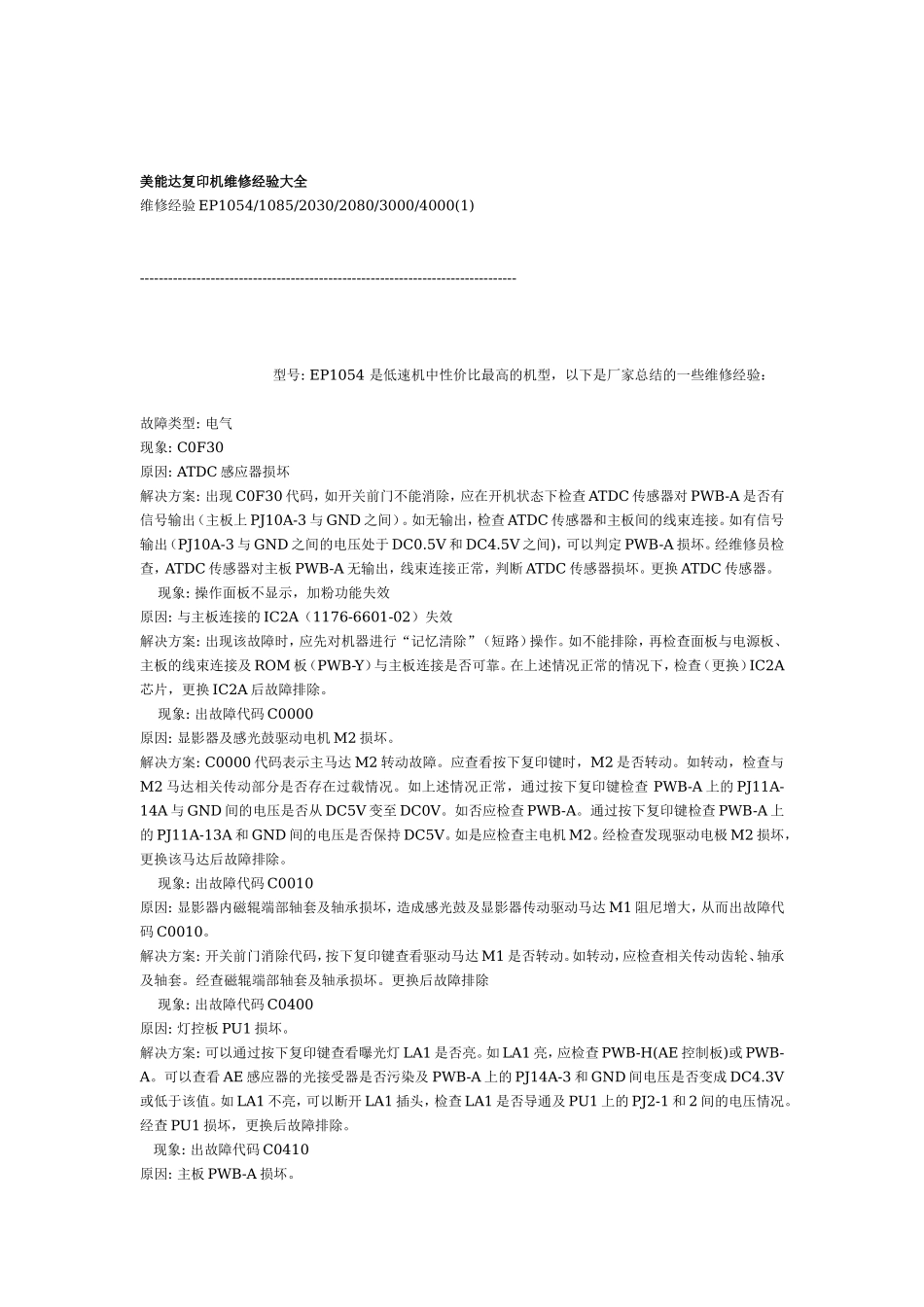

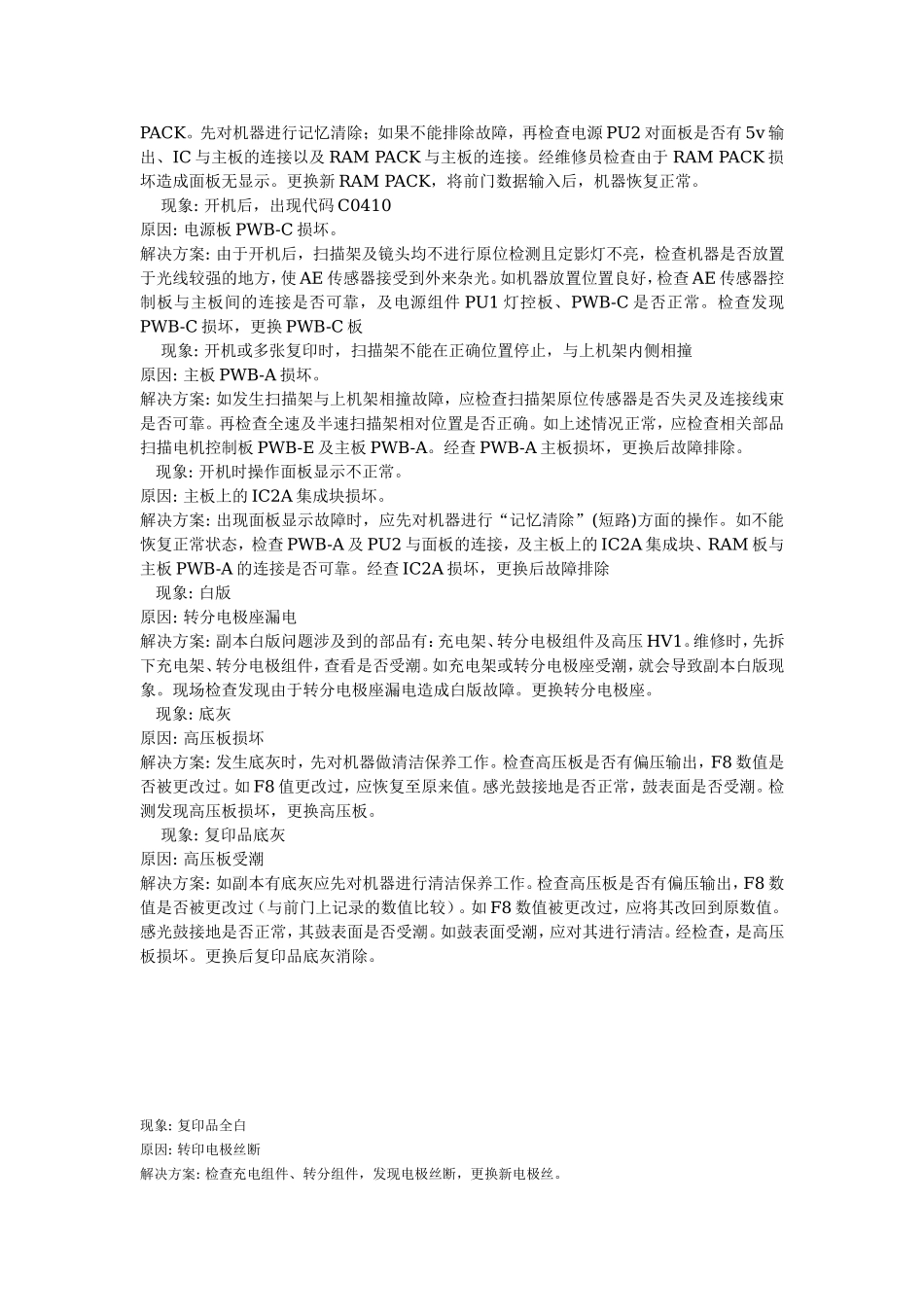

美能达复印机维修经验大全维修经验EP1054/1085/2030/2080/3000/4000(1)--------------------------------------------------------------------------------型号:EP1054是低速机中性价比最高的机型，以下是厂家总结的一些维修经验：故障类型:电气现象:C0F30原因:ATDC感应器损坏解决方案:出现C0F30代码，如开关前门不能消除，应在开机状态下检查ATDC传感器对PWB-A是否有信号输出（主板上PJ10A-3与GND之间）。如无输出，检查ATDC传感器和主板间的线束连接。如有信号输出（PJ10A-3与GND之间的电压处于DC0.5V和DC4.5V之间)，可以判定PWB-A损坏。经维修员检查，ATDC传感器对主板PWB-A无输出，线束连接正常，判断ATDC传感器损坏。更换ATDC传感器。现象:操作面板不显示，加粉功能失效原因:与主板连接的IC2A（1176-6601-02）失效解决方案:出现该故障时，应先对机器进行“记忆清除”（短路）操作。如不能排除，再检查面板与电源板、主板的线束连接及ROM板（PWB-Y）与主板连接是否可靠。在上述情况正常的情况下，检查（更换）IC2A芯片，更换IC2A后故障排除。现象:出故障代码C0000原因:显影器及感光鼓驱动电机M2损坏。解决方案:C0000代码表示主马达M2转动故障。应查看按下复印键时，M2是否转动。如转动，检查与M2马达相关传动部分是否存在过载情况。如上述情况正常，通过按下复印键检查PWB-A上的PJ11A-14A与GND间的电压是否从DC5V变至DC0V。如否应检查PWB-A。通过按下复印键检查PWB-A上的PJ11A-13A和GND间的电压是否保持DC5V。如是应检查主电机M2。经检查发现驱动电极M2损坏，更换该马达后故障排除。现象:出故障代码C0010原因:显影器内磁辊端部轴套及轴承损坏，造成感光鼓及显影器传动驱动马达M1阻尼增大，从而出故障代码C0010。解决方案:开关前门消除代码，按下复印键查看驱动马达M1是否转动。如转动，应检查相关传动齿轮、轴承及轴套。经查磁辊端部轴套及轴承损坏。更换后故障排除现象:出故障代码C0400原因:灯控板PU1损坏。解决方案:可以通过按下复印键查看曝光灯LA1是否亮。如LA1亮，应检查PWB-H(AE控制板)或PWB-A。可以查看AE感应器的光接受器是否污染及PWB-A上的PJ14A-3和GND间电压是否变成DC4.3V或低于该值。如LA1不亮，可以断开LA1插头，检查LA1是否导通及PU1上的PJ2-1和2间的电压情况。经查PU1损坏，更换后故障排除。现象:出故障代码C0410原因:主板PWB-A损坏。解决方案:当主开关接通及预热状态时，查看曝光灯是否接通。如没有导通，应检查AE传感器是否接受外来杂光及PWB-H是否正常。如处于正常状态，在机器开机状态下，测试主板PWB-A上的PJ14A-3和GND之间的电压值是否保持为DC4.1V。如是，检查PWB-A主板，如否，检查PU1。经检查发现主板PWB-A损坏，更换后故障排除现象:出故障代码C0F30原因:ATDC传感器失效。解决方案:当出现代码C0F30且通过复位按钮及开/关前门不能消除时，应检查安装在显影器后部插头与主机插座的连接是否可靠。主板PWB-A与ATDC传感器连接的PJ1A-3在开机状态下，是否有信号输出。如无输出信号，应检查ATDC传感器。如有信号输出，应检查主板PWB-A。现象:代码“C0F10”出现在复印机操作面板的显示屏上原因:PWB-H（AE感应器板）失效解决方案:1.打开电源开关时，运行F3同时检查PWB-A上的PJ9A-3的电压是否为DC2V和DC4V之间?2.若是，则更换PWB-A。3.如否，则清洁AE感应器后再测试。如无变化，则更换PWB-H。现象:复印时，首张纸从纸盒搓出到达出纸口传感器时显示卡纸。原因:电源电压的波动造成主板等控制线路板的控制失效。解决方案:先检查传感器线束的连接是否可靠，传感器挡杆及挡杆弹簧是否处于正确位置。如情况正常，可以按主板上的复位键S1,检查故障是否可以排除。使用S1键复位后，故障得到排除。现象:副本白板原因:高压板（PWB-HV）损坏解决方案:如复印时出白板，应检查主充电组件及高压输出是否正常。显影器组件传动零件是否损坏，转/分组件是否正常及导纸板与机架是否短路。经维修人员检查发现高压板PWB-HV损坏。更换后机器恢复正常状态。现象:副本影像浓度高原因:高压板HV1损坏解决方案:影像浓度高时，应检查F8数值是否与前门记录的数值一致。如不一致，将其改为前...
