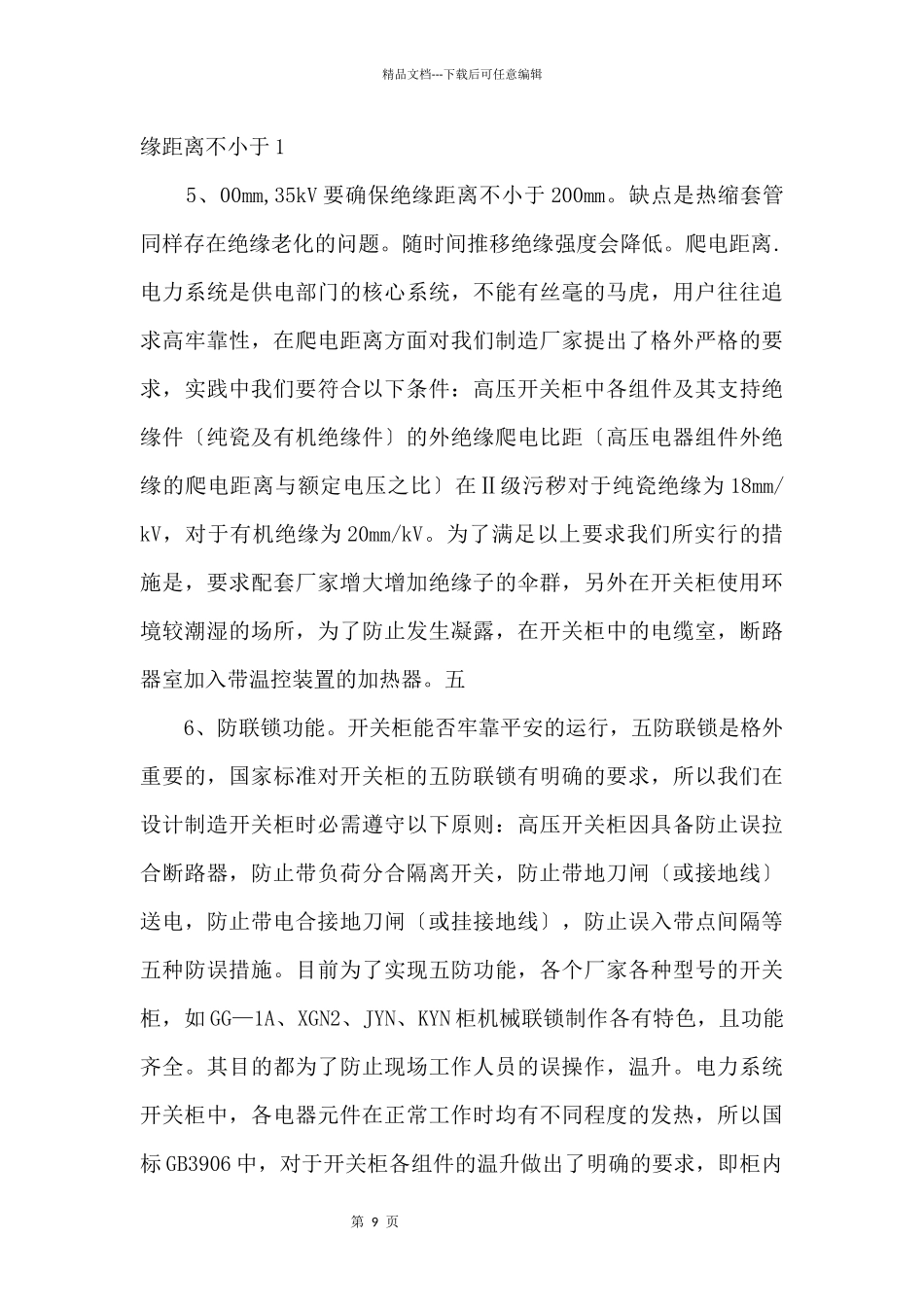

第 7 页精品文档---下载后可任意编辑35KV 高压开关柜的运行维护留意事项.pdf 1、35KV 高压开关柜的运行维护留意事项 1、配电间应防潮、防尘、防止小动物钻入。2、全部金属器件应防锈蚀〔涂上清漆或色漆〕,运动部件应留意润滑,检查螺钉有否松动,积灰需准时去除。3、观看各元件的状态,是否有过热变色,发了响声,接触不良等现象。4、对于真空断路器:a、有条件时应进行工频耐压,可间接检查真空度。b、对于玻璃泡灭弧室,应观看其内部金属外表有无发乌,有无辉光放电等现象。c、更换灭弧室时,应将导电杆卡住,不能让波纹管承受扭转力矩,导电夹与导电杆应夹紧连接。d、合闸回路保险丝规格不能用得过大,保险丝的熔化特性须牢靠。e、合闸失灵时,须检查故障:电气方面可能是电源电压过低〔压降太大或电源容量不够〕,合闸线圈受潮致使匝间短路, 2、熔丝已断;机构方面可能是合闸锁扣扣接量过小,挂念开关调得角度不好,断电过早。f、分闸失灵时,须检查故障:电气方面可能是电源电压过低,转换开关接触不良,分闸回路断线;机械方面可能是分闸线圈行程未调好,铁芯被卡滞,锁扣扣接量过大,螺丝松脱。g、挂念开关接点转换时刻须细心调整,切换过早可能不到底,切换过慢会使僵闸线圈长时带电而烧毁。正确位置是在低电压下合闸,刚能合上。5、对于隔离开关:a、留意刀片、触头有无扭歪,合 闸 时 是 否 合 闸 到 位 和 接 触 良 好 。 b 、 分 闸 时 断 口 距 离 是 否≥150mm。c、支持及推杆瓷瓶有否开裂或胶装件松动。d、其操动机构与断路器的联锁装置是否正常、牢靠。6、对于手车隔离 a、插头第 8 页精品文档---下载后可任意编辑咬合面应涂敷防护剂〔导电膏、凡士林等〕,b 3、、留意插头有无明显的偏摆变形。c、检修时应留意插头咬合面有无熔焊现象。7、对于电流互感器:a、留意接头有无过热,有无响声和异味。b、绝缘部分有无开裂或放电。c、引线螺丝有无松动,决不能使之开路,以免产生感应高压,对操做人员及设备平安造成损害。8、开关柜长期未投入运行时,投运前主要一次元件间隔〔如手车室及电缆室〕应进行加热除湿,以防止产生凝露而影响设备的外绝缘。35KV 开关柜用于对三相沟通电进行支配,因此相间及相对地之间必需保证确定的绝缘距离,否则会引起短路,对整个电力系统造成危害。故我们在设计开关柜必需满足一下绝缘距离的要求:如单纯以空气作为绝缘介质且海拔高度在 1000m 时,对于10kV 相...
