ES30C及ES31C系列产品特性

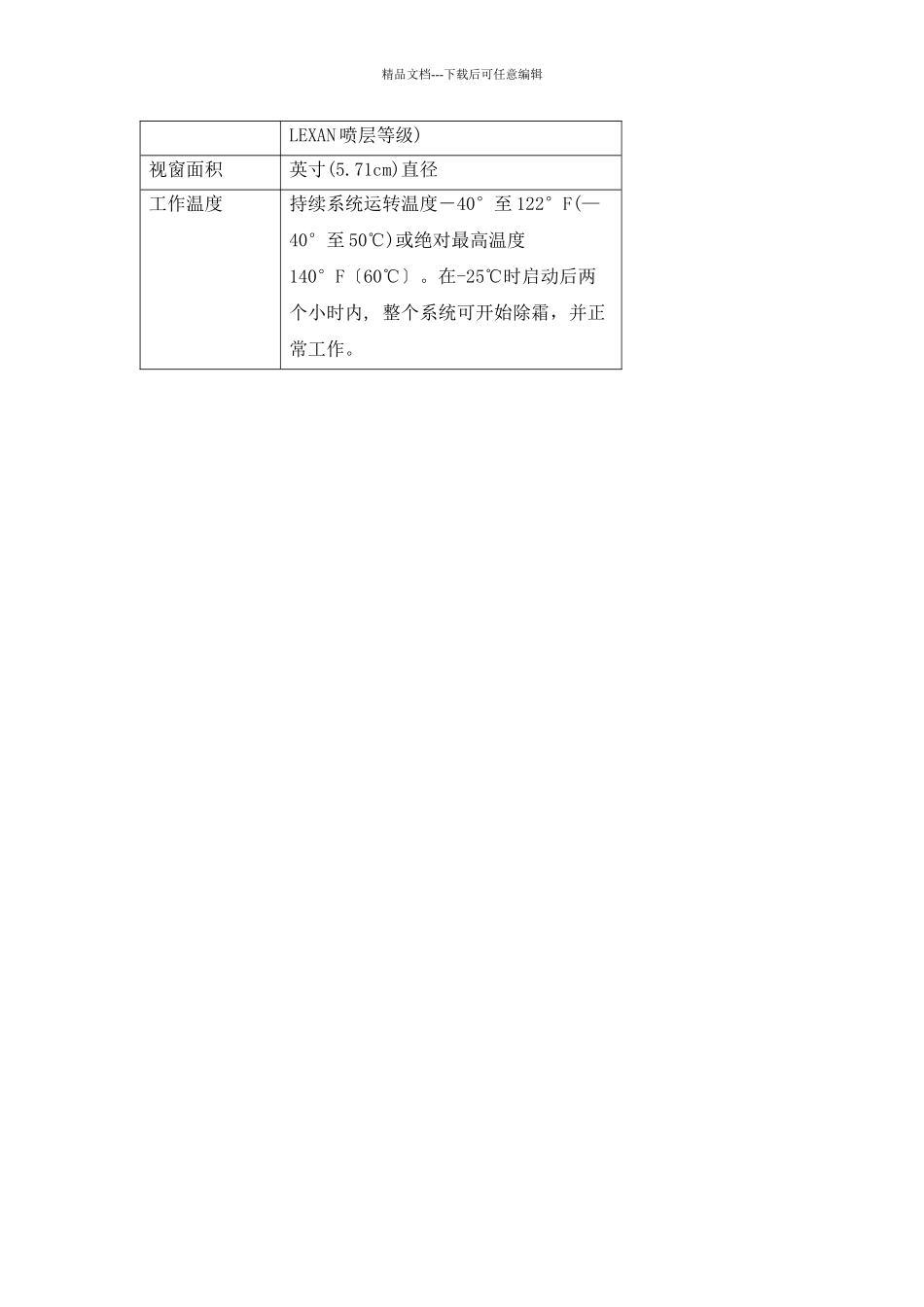

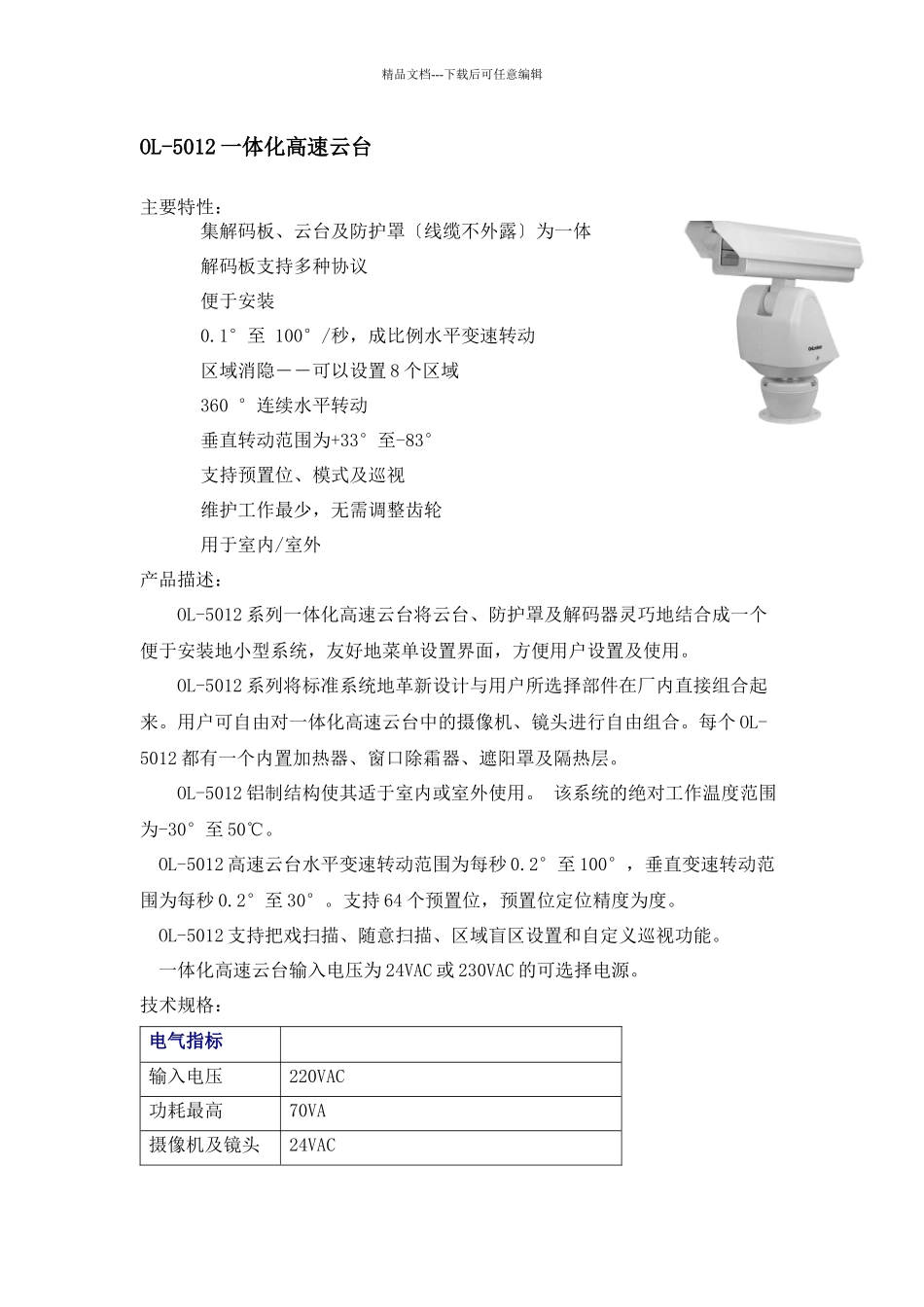

精品文档---下载后可任意编辑OL-5012 一体化高速云台主要特性：集解码板、云台及防护罩〔线缆不外露〕为一体解码板支持多种协议 便于安装 0.1°至 100°/秒，成比例水平变速转动 区域消隐――可以设置 8 个区域360 °连续水平转动 垂直转动范围为+33°至-83° 支持预置位、模式及巡视 维护工作最少，无需调整齿轮 用于室内/室外 产品描述： OL-5012 系列一体化高速云台将云台、防护罩及解码器灵巧地结合成一个便于安装地小型系统，友好地菜单设置界面，方便用户设置及使用。OL-5012 系列将标准系统地革新设计与用户所选择部件在厂内直接组合起来。用户可自由对一体化高速云台中的摄像机、镜头进行自由组合。每个 OL-5012 都有一个内置加热器、窗口除霜器、遮阳罩及隔热层。OL-5012 铝制结构使其适于室内或室外使用。 该系统的绝对工作温度范围为-30°至 50℃。 OL-5012 高速云台水平变速转动范围为每秒 0.2°至 100°，垂直变速转动范围为每秒 0.2°至 30°。支持 64 个预置位，预置位定位精度为度。 OL-5012 支持把戏扫描、随意扫描、区域盲区设置和自定义巡视功能。 一体化高速云台输入电压为 24VAC 或 230VAC 的可选择电源。技术规格：电气指标输入电压220VAC功耗最高70VA摄像机及镜头24VAC精品文档---下载后可任意编辑电压加热器及除霜器温感控制电气连接安装位置上有电源接头，一个 PCB 头和四个 PCB 间的接线端子视频同轴电缆类型最大长度RG59/U 750 英寸〔229m〕RG6/U 1000 英寸〔305m〕RG11/U 1500 英寸〔457m〕最小电缆要求75ohms 阻抗；全铜芯导线；全铜质屏蔽层，屏蔽覆盖率为 95％机械构造水平转动360°持续水平转动垂直倾斜＋33°至－83°无阻碍可变云台速度水平 °至 40°/秒可变速运转，100°/秒增强模式垂直°至 20°/秒可变速运转预置速度水平 100°/秒 垂直 30°/秒摄像机安装在可卸下摄像机的安装支架上有长孔，提供有一个连接器支架以适应摄像机的各种高度。最大摄像机及镜头尺寸摄像机及镜头组合的尺寸〔包括 BNC头〕最大可达″×″H×″L()插销线锁装置，三号不锈钢插销；可使用扣锁(不提供)固定一般规格构造压铸，压膜铝板，不锈钢硬件涂层 灰色聚酯粉末喷层视窗 ″(4.76mm)厚度, 透明, 高强度 MR5，精品文档---下载后可任意编辑LEXAN 喷层等级)视窗面积英寸(5.71cm)直径工作温度持续系统运转温度－40°至 122°F(—40°至 50℃)或绝对最高温度140°F〔60℃〕。在-25℃时启动后两个小时内, 整个系统可开始除霜，并正常工作。
