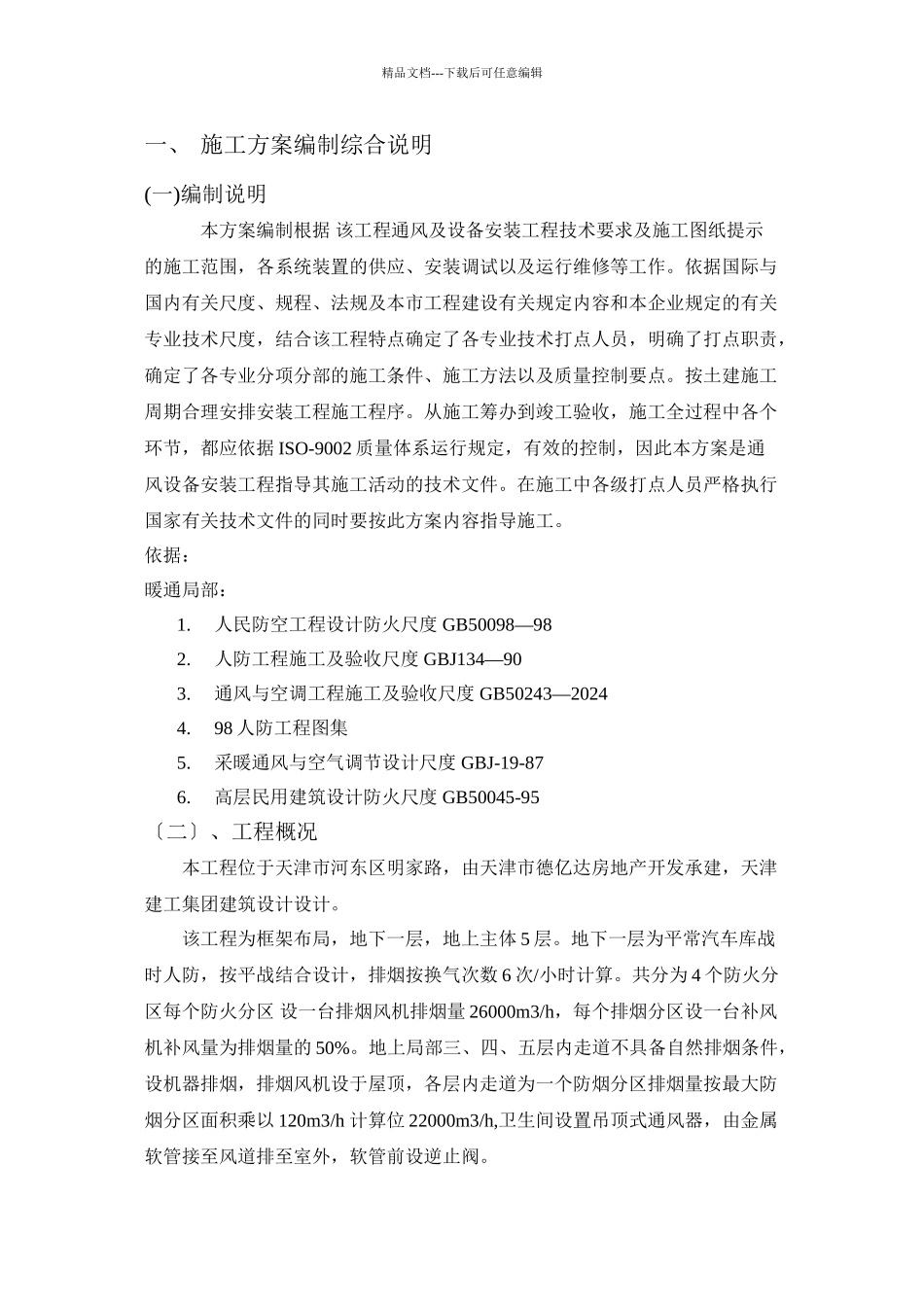

精品文档---下载后可任意编辑一、 施工方案编制综合说明(一)编制说明 本方案编制根据 该工程通风及设备安装工程技术要求及施工图纸提示的施工范围，各系统装置的供应、安装调试以及运行维修等工作。依据国际与国内有关尺度、规程、法规及本市工程建设有关规定内容和本企业规定的有关专业技术尺度，结合该工程特点确定了各专业技术打点人员，明确了打点职责，确定了各专业分项分部的施工条件、施工方法以及质量控制要点。按土建施工周期合理安排安装工程施工程序。从施工筹办到竣工验收，施工全过程中各个环节，都应依据 ISO-9002 质量体系运行规定，有效的控制，因此本方案是通风设备安装工程指导其施工活动的技术文件。在施工中各级打点人员严格执行国家有关技术文件的同时要按此方案内容指导施工。依据：暖通局部：1. 人民防空工程设计防火尺度 GB50098—982. 人防工程施工及验收尺度 GBJ134—903. 通风与空调工程施工及验收尺度 GB50243—20244. 98 人防工程图集5. 采暖通风与空气调节设计尺度 GBJ-19-876. 高层民用建筑设计防火尺度 GB50045-95〔二〕、工程概况本工程位于天津市河东区明家路，由天津市德亿达房地产开发承建，天津建工集团建筑设计设计。该工程为框架布局，地下一层，地上主体 5 层。地下一层为平常汽车库战时人防，按平战结合设计，排烟按换气次数 6 次/小时计算。共分为 4 个防火分 区每个防火分区 设一台排烟风机排烟量 26000m3/h，每个排烟分区设一台补风机补风量为排烟量的 50%。地上局部三、四、五层内走道不具备自然排烟条件，设机器排烟，排烟风机设于屋顶，各层内走道为一个防烟分区排烟量按最大防烟分区面积乘以 120m3/h 计算位 22000m3/h,卫生间设置吊顶式通风器，由金属软管接至风道排至室外，软管前设逆止阀。精品文档---下载后可任意编辑〔1〕该工程地下人防工程共分为五个防护单元。别离为防护单元二～六。此中防单元三为核五级常五级人防电站，防护单元二为核五级常五级二等人员掩蔽部，防护单元四～六为核六级常六级二等人员掩蔽部。 〔2〕本工程按平战结合设计，人员掩蔽部按防护要求设清洁通风、滤毒通风、隔绝通风三种方式，通风方式可通过启闭密闭阀彼此切换。此中防护单元二清洁通风量为 6500m3/h 滤毒通风量为 2300 m3/h；防护单元四清洁通风量为 6500m3/h 滤毒通风量为 2500 m3/h；防护单元五清洁通风量为 6500m3/h 滤毒通风量为 2300 m3/h；防护单元六清...
