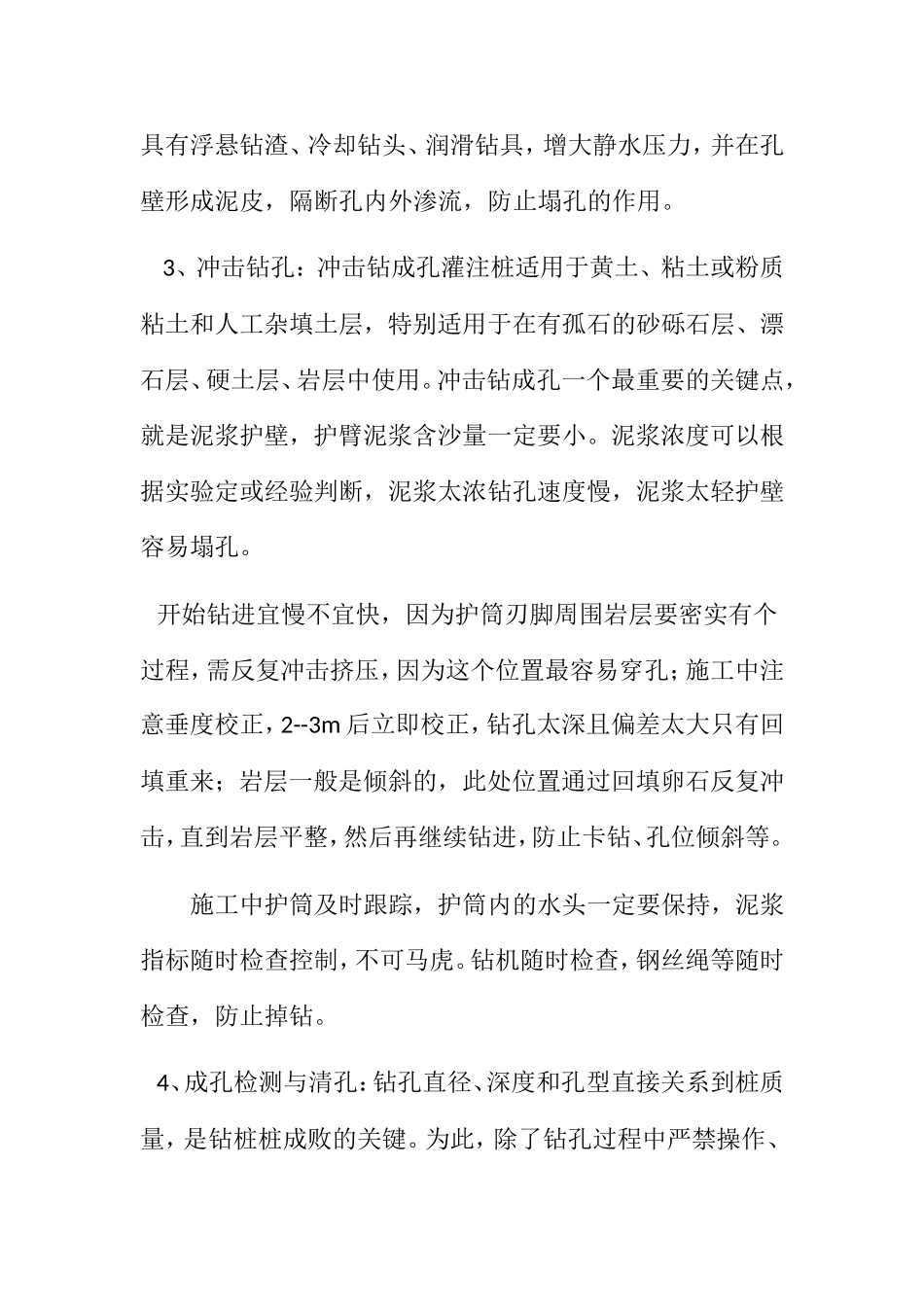

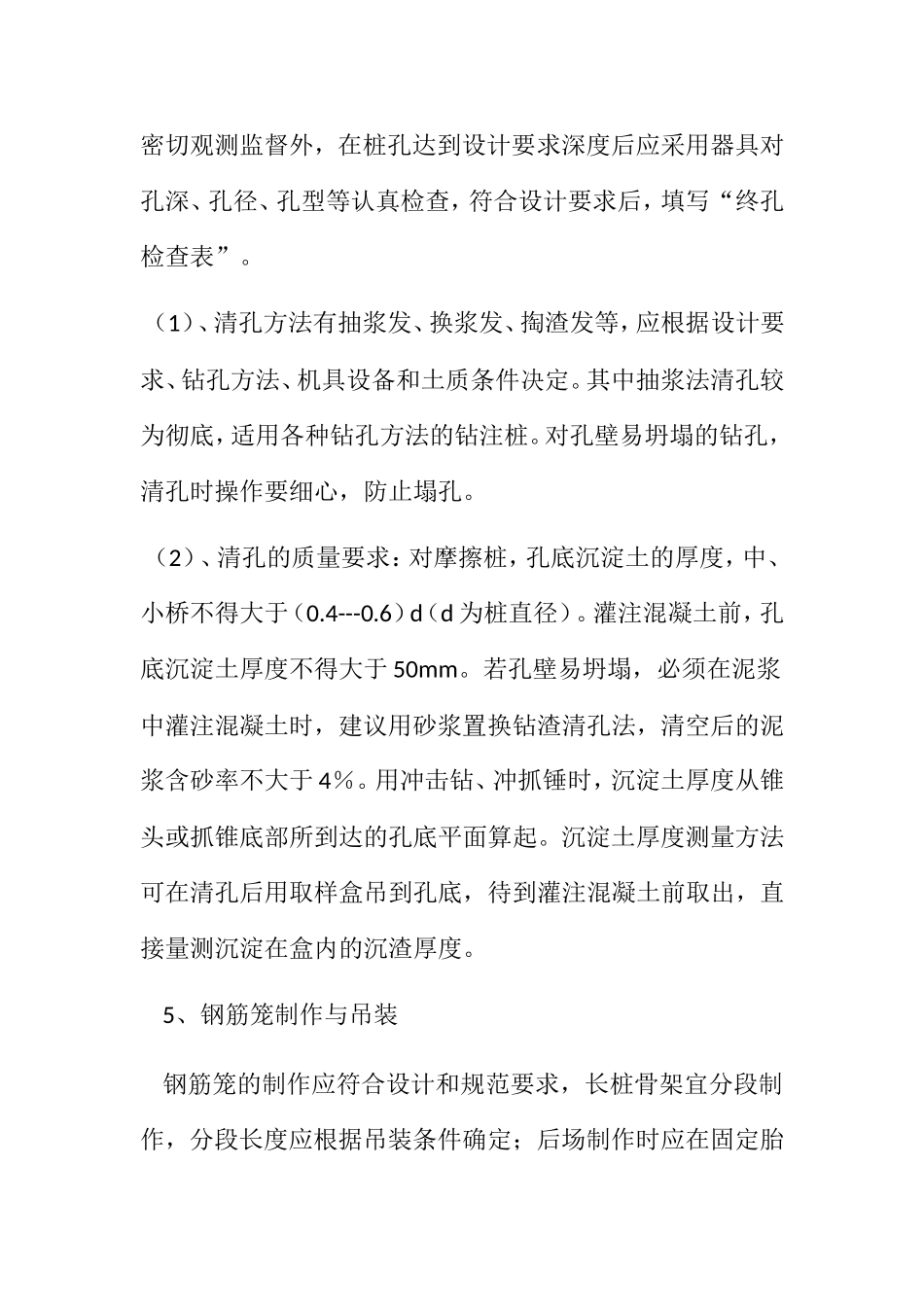

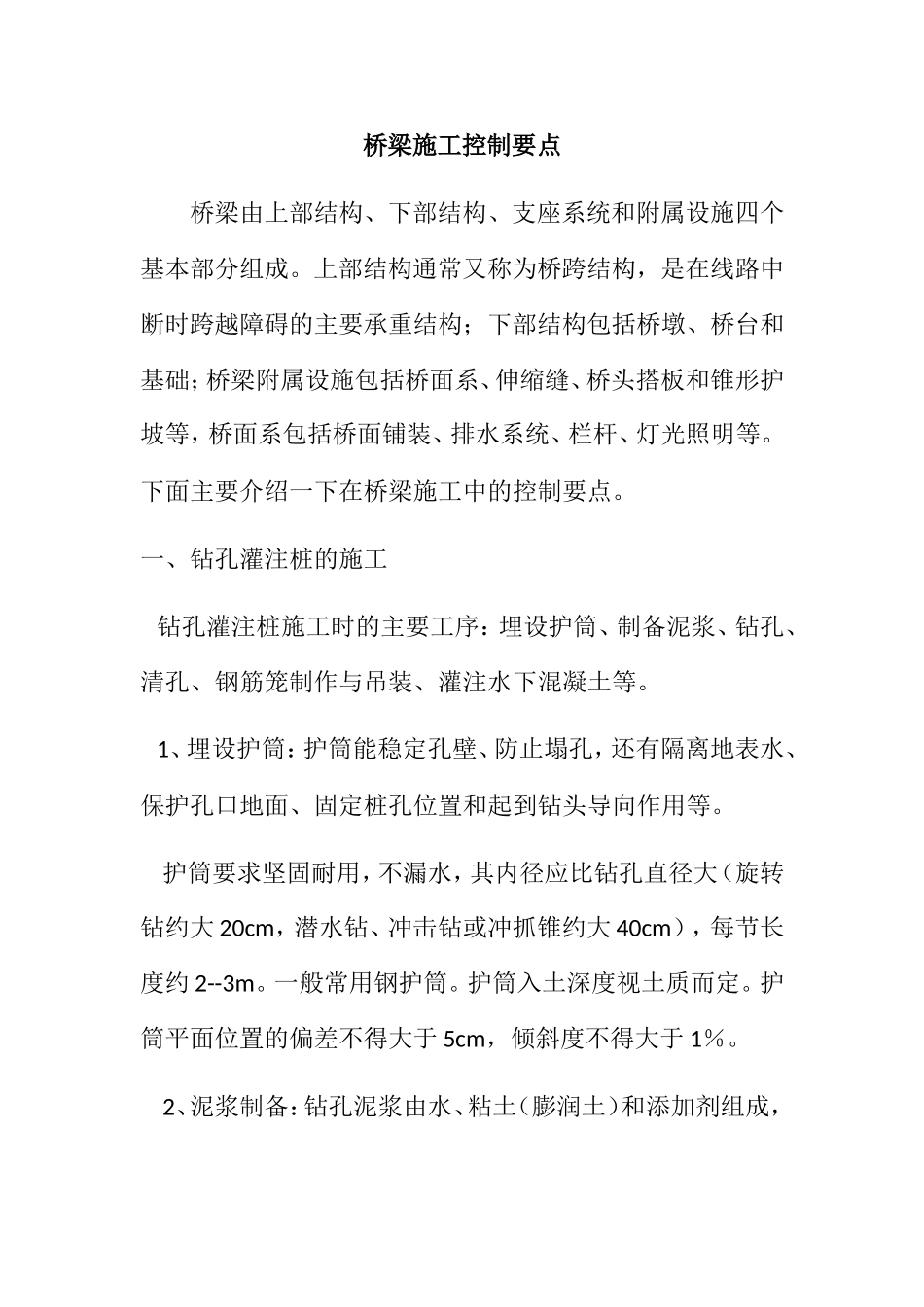

桥梁施工控制要点桥梁由上部结构、下部结构、支座系统和附属设施四个基本部分组成。上部结构通常又称为桥跨结构，是在线路中断时跨越障碍的主要承重结构；下部结构包括桥墩、桥台和基础；桥梁附属设施包括桥面系、伸缩缝、桥头搭板和锥形护坡等，桥面系包括桥面铺装、排水系统、栏杆、灯光照明等。下面主要介绍一下在桥梁施工中的控制要点。一、钻孔灌注桩的施工钻孔灌注桩施工时的主要工序：埋设护筒、制备泥浆、钻孔、清孔、钢筋笼制作与吊装、灌注水下混凝土等。1、埋设护筒：护筒能稳定孔壁、防止塌孔，还有隔离地表水、保护孔口地面、固定桩孔位置和起到钻头导向作用等。护筒要求坚固耐用，不漏水，其内径应比钻孔直径大（旋转钻约大20cm，潜水钻、冲击钻或冲抓锥约大40cm），每节长度约2--3m。一般常用钢护筒。护筒入土深度视土质而定。护筒平面位置的偏差不得大于5cm，倾斜度不得大于1％。2、泥浆制备：钻孔泥浆由水、粘土（膨润土）和添加剂组成，具有浮悬钻渣、冷却钻头、润滑钻具，增大静水压力，并在孔壁形成泥皮，隔断孔内外渗流，防止塌孔的作用。3、冲击钻孔：冲击钻成孔灌注桩适用于黄土、粘土或粉质粘土和人工杂填土层，特别适用于在有孤石的砂砾石层、漂石层、硬土层、岩层中使用。冲击钻成孔一个最重要的关键点，就是泥浆护壁，护臂泥浆含沙量一定要小。泥浆浓度可以根据实验定或经验判断，泥浆太浓钻孔速度慢，泥浆太轻护壁容易塌孔。开始钻进宜慢不宜快，因为护筒刃脚周围岩层要密实有个过程，需反复冲击挤压，因为这个位置最容易穿孔；施工中注意垂度校正，2--3m后立即校正，钻孔太深且偏差太大只有回填重来；岩层一般是倾斜的，此处位置通过回填卵石反复冲击，直到岩层平整，然后再继续钻进，防止卡钻、孔位倾斜等。施工中护筒及时跟踪，护筒内的水头一定要保持，泥浆指标随时检查控制，不可马虎。钻机随时检查，钢丝绳等随时检查，防止掉钻。4、成孔检测与清孔：钻孔直径、深度和孔型直接关系到桩质量，是钻桩桩成败的关键。为此，除了钻孔过程中严禁操作、密切观测监督外，在桩孔达到设计要求深度后应采用器具对孔深、孔径、孔型等认真检查，符合设计要求后，填写“终孔检查表”。（1）、清孔方法有抽浆发、换浆发、掏渣发等，应根据设计要求、钻孔方法、机具设备和土质条件决定。其中抽浆法清孔较为彻底，适用各种钻孔方法的钻注桩。对孔壁易坍塌的钻孔，清孔时操作要细心，防止塌孔。（2）、清孔的质量要求：对摩擦桩，孔底沉淀土的厚度，中、小桥不得大于（0.4---0.6）d（d为桩直径）。灌注混凝土前，孔底沉淀土厚度不得大于50mm。若孔壁易坍塌，必须在泥浆中灌注混凝土时，建议用砂浆置换钻渣清孔法，清空后的泥浆含砂率不大于4％。用冲击钻、冲抓锤时，沉淀土厚度从锥头或抓锥底部所到达的孔底平面算起。沉淀土厚度测量方法可在清孔后用取样盒吊到孔底，待到灌注混凝土前取出，直接量测沉淀在盒内的沉渣厚度。5、钢筋笼制作与吊装钢筋笼的制作应符合设计和规范要求，长桩骨架宜分段制作，分段长度应根据吊装条件确定；后场制作时应在固定胎架上进行，以保证钢筋笼的顺直；注意在钢筋笼外侧设置控制保护层厚度的垫块；钢筋笼起吊入孔一般用吊机，无吊机时，可采用钻机钻架、灌注塔架。6、灌注水下混凝土采用垂直导管法灌注水下砼，钻孔桩砼采用砼运输车运至现场送入料斗浇注，料斗容积应根据桩径，首批埋深等资料经计算确定，最小不得低于2m3。隔水板可采用圆形铁板与吊环焊接而成，吊环钢筋直径及焊接质量确保料斗装满料时能顺利提起。为使首批砼数量保证导管埋深不小于1.0m，先把料斗料斗装满，在吊车小勾提起铁板的同时用输送泵连续输入混凝土，使料斗内混凝土不间断灌注，首次连续浇注量不少于8m3。封底以后，就可以正常灌注，在砼浇注过程中，保证导管埋深在2～6m范围内。灌注开始后，应紧凑连续地进行，严禁中途停工。在灌注过程中，要防止混凝土从料斗溢出或从料斗外掉入孔内，灌注过程中，应注意观察孔内水位升降情况和测量孔内混凝土面高度，正确指挥导管的提升和拆除，测量时延孔口周围多取几个测点，防止混凝土面不平整导致的断桩。导管拆...
