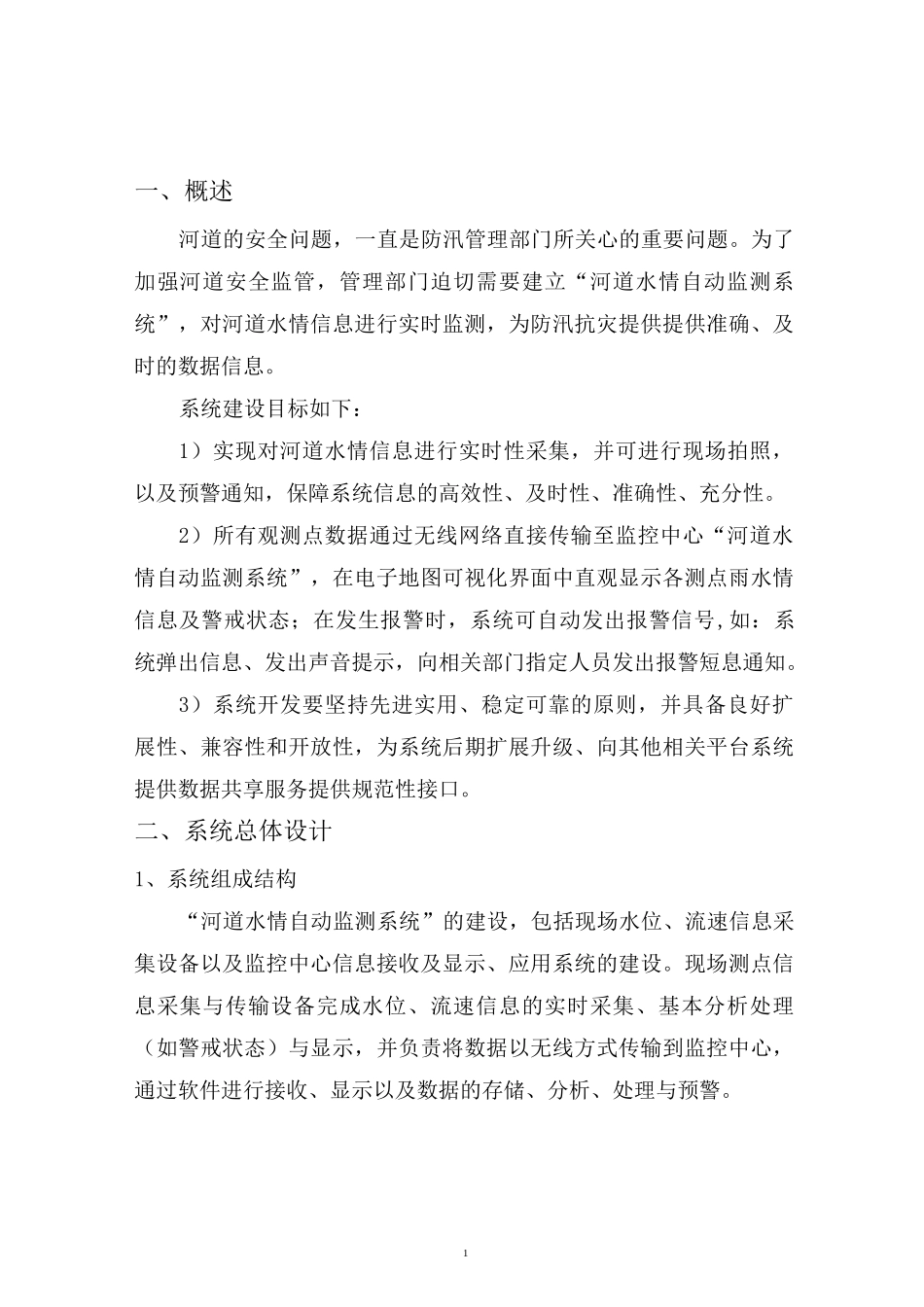

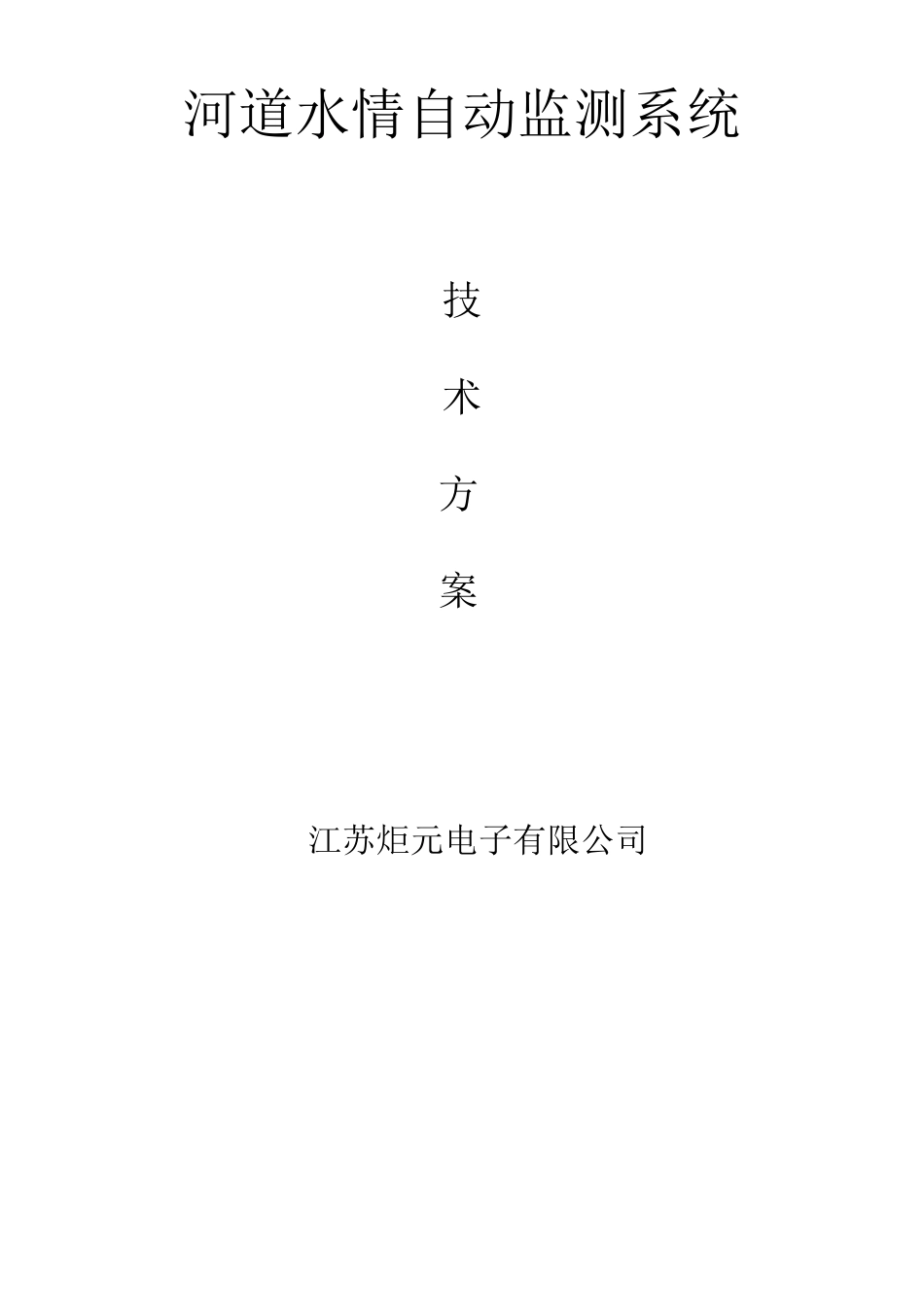

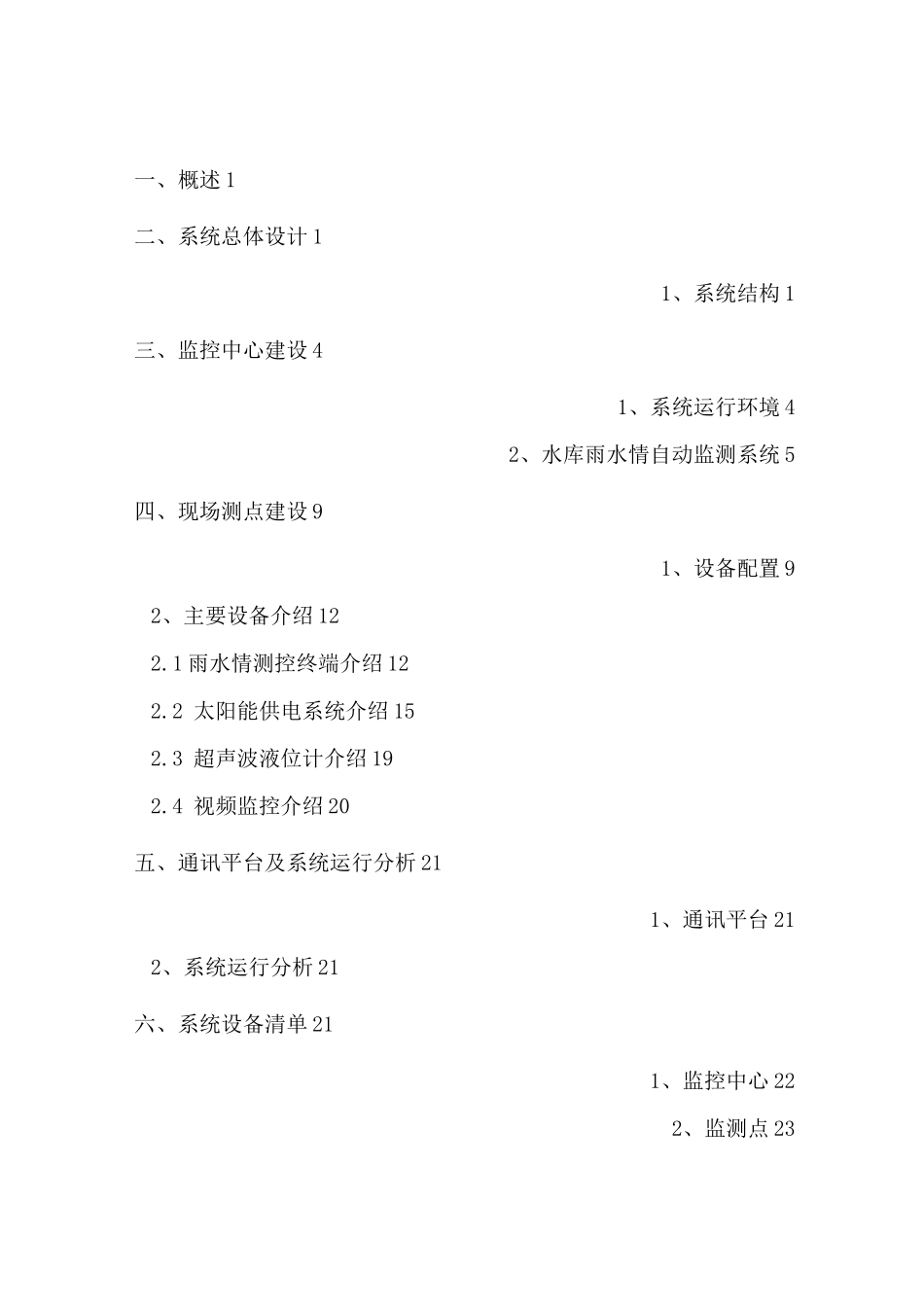

河道水情自动监测系统技术方案江苏炬元电子有限公司一、概述 1二、系统总体设计 11、系统结构 1三、监控中心建设 41、系统运行环境 42、水库雨水情自动监测系统 5四、现场测点建设 91、设备配置 92、主要设备介绍 122.1 雨水情测控终端介绍 122.2 太阳能供电系统介绍 152.3 超声波液位计介绍 192.4 视频监控介绍 20五、通讯平台及系统运行分析 211、通讯平台 212、系统运行分析 21六、系统设备清单 211、监控中心 222、监测点 231一、概述河道的安全问题，一直是防汛管理部门所关心的重要问题。为了加强河道安全监管，管理部门迫切需要建立“河道水情自动监测系统”，对河道水情信息进行实时监测，为防汛抗灾提供提供准确、及时的数据信息。系统建设目标如下：1）实现对河道水情信息进行实时性采集，并可进行现场拍照，以及预警通知，保障系统信息的高效性、及时性、准确性、充分性。2）所有观测点数据通过无线网络直接传输至监控中心“河道水情自动监测系统”，在电子地图可视化界面中直观显示各测点雨水情信息及警戒状态；在发生报警时，系统可自动发出报警信号,如：系统弹出信息、发出声音提示，向相关部门指定人员发出报警短息通知。3）系统开发要坚持先进实用、稳定可靠的原则，并具备良好扩展性、兼容性和开放性，为系统后期扩展升级、向其他相关平台系统提供数据共享服务提供规范性接口。二、系统总体设计1、系统组成结构“河道水情自动监测系统”的建设，包括现场水位、流速信息采集设备以及监控中心信息接收及显示、应用系统的建设。现场测点信息采集与传输设备完成水位、流速信息的实时采集、基本分析处理（如警戒状态）与显示，并负责将数据以无线方式传输到监控中心，通过软件进行接收、显示以及数据的存储、分析、处理与预警。2计量测量设备I水位计、流速仪:、视频监控=GPRS/GSMInternet信息应用单位I统I逻 BHq 找相关单位、相关部门因特网监控软件系统标准数据库通讯服务TV测控终端:—信息采集与传输通信网络:XI测控终端Internet3、系统介绍系统主要由监控中心河道水情自动监测系统、通信网络、现场测点信息采集与传输设备等部分组成。1）监控中心—河道水情自动监测系统监控中心设立在管理局，充分利用其现有网络资源及软硬件设施，对其进行完善，并增设应用服务系统设备，为“河道水情自动监测系统”提供软硬件技术支持。硬件支持：服务器、音箱、打印机、客户端计算机、DATA-6107型数据传输模块。软件支...
