闸门与启闭机安装方法说明

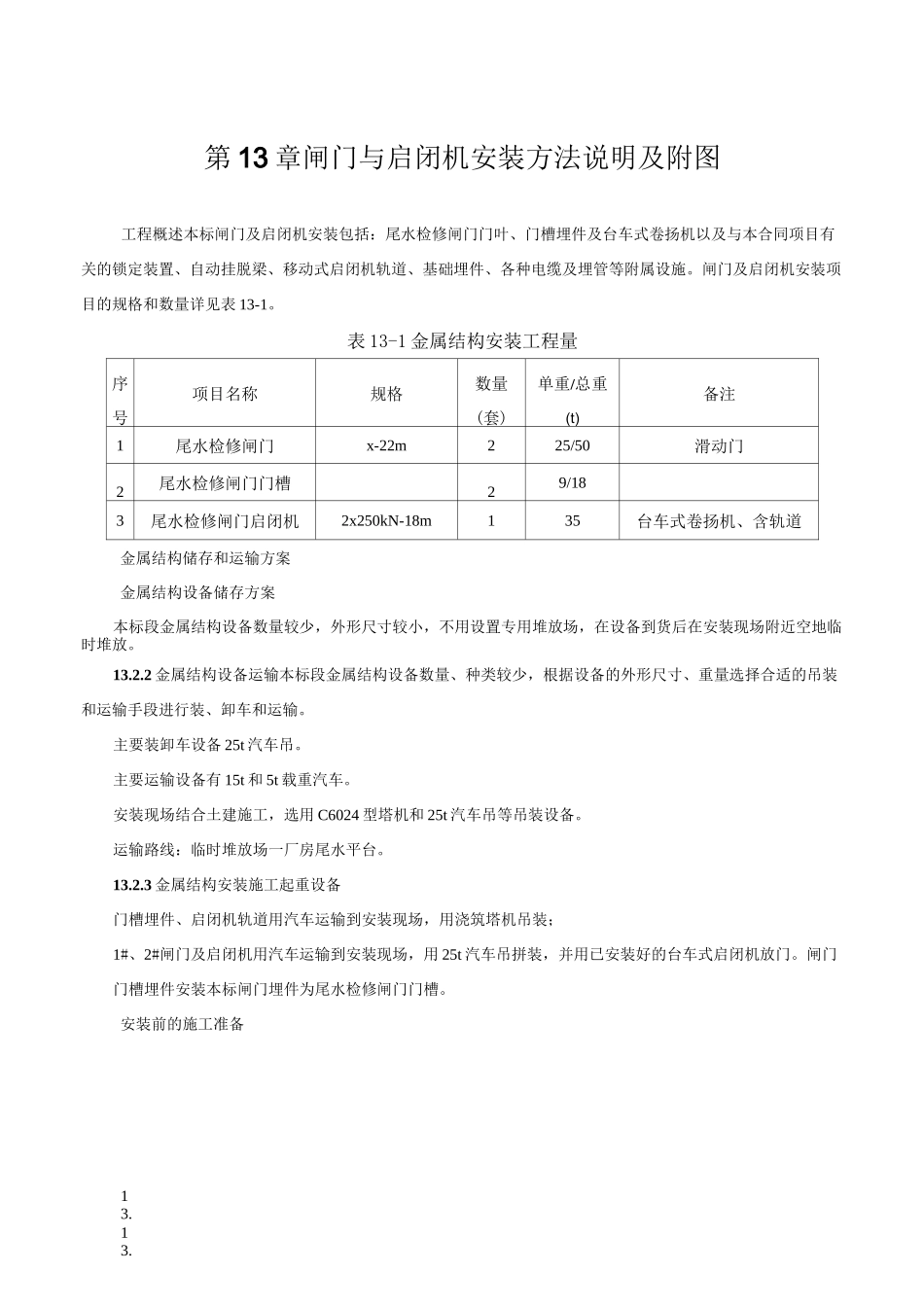

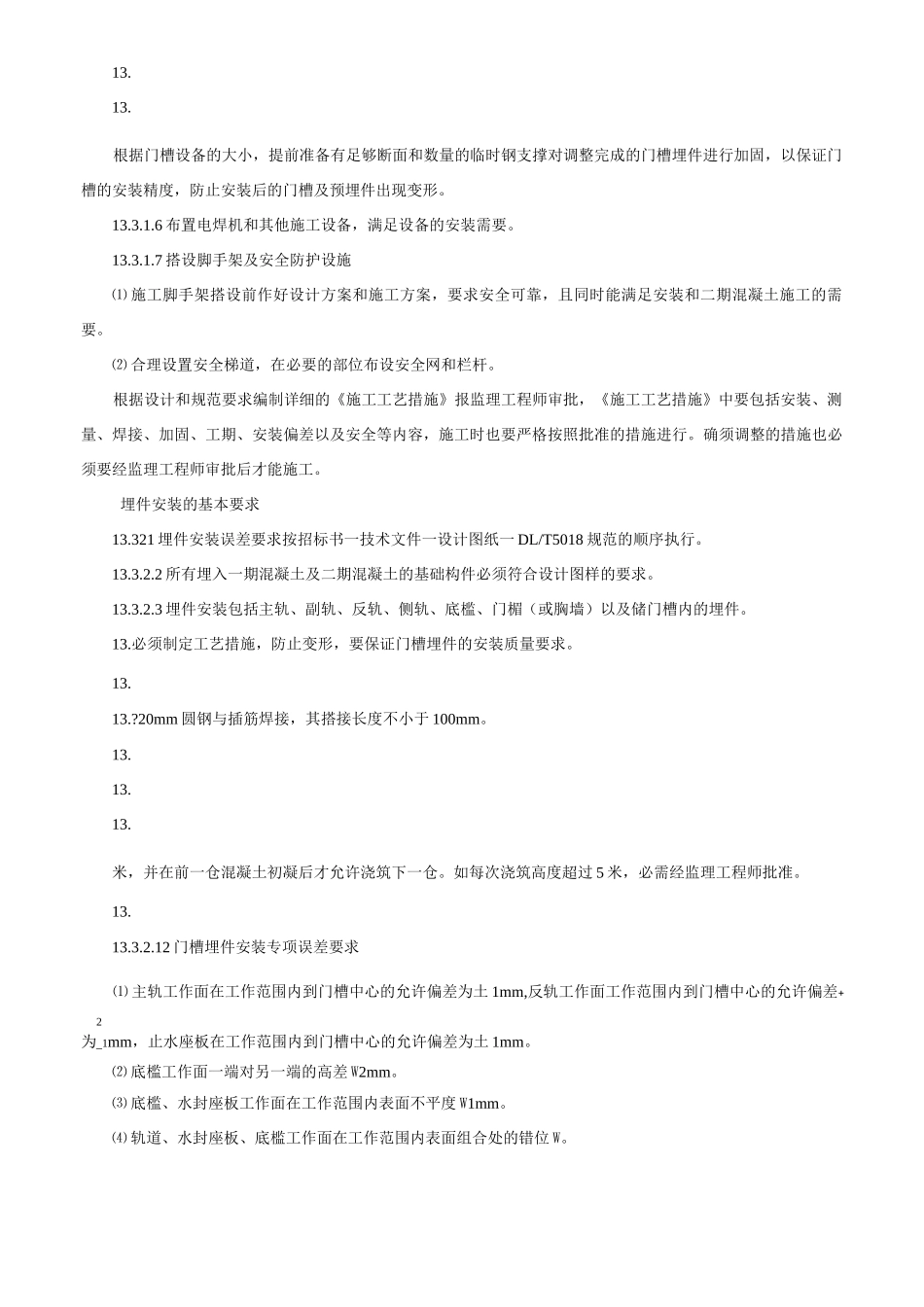

13.13.第 13 章闸门与启闭机安装方法说明及附图工程概述本标闸门及启闭机安装包括：尾水检修闸门门叶、门槽埋件及台车式卷扬机以及与本合同项目有关的锁定装置、自动挂脱梁、移动式启闭机轨道、基础埋件、各种电缆及埋管等附属设施。闸门及启闭机安装项目的规格和数量详见表 13-1。表 13-1 金属结构安装工程量序号项目名称规格数量(套)单重/总重(t)备注1尾水检修闸门x-22m225/50滑动门2尾水检修闸门门槽29/183尾水检修闸门启闭机2x250kN-18m135台车式卷扬机、含轨道金属结构储存和运输方案金属结构设备储存方案本标段金属结构设备数量较少，外形尺寸较小，不用设置专用堆放场，在设备到货后在安装现场附近空地临时堆放。13.2.2 金属结构设备运输本标段金属结构设备数量、种类较少，根据设备的外形尺寸、重量选择合适的吊装和运输手段进行装、卸车和运输。主要装卸车设备 25t 汽车吊。主要运输设备有 15t 和 5t 载重汽车。安装现场结合土建施工，选用 C6024 型塔机和 25t 汽车吊等吊装设备。运输路线：临时堆放场一厂房尾水平台。13.2.3 金属结构安装施工起重设备门槽埋件、启闭机轨道用汽车运输到安装现场，用浇筑塔机吊装；1#、2#闸门及启闭机用汽车运输到安装现场，用 25t 汽车吊拼装，并用已安装好的台车式启闭机放门。闸门门槽埋件安装本标闸门埋件为尾水检修闸门门槽。安装前的施工准备13.13.根据门槽设备的大小，提前准备有足够断面和数量的临时钢支撑对调整完成的门槽埋件进行加固，以保证门槽的安装精度，防止安装后的门槽及预埋件出现变形。13.3.1.6 布置电焊机和其他施工设备，满足设备的安装需要。13.3.1.7 搭设脚手架及安全防护设施⑴ 施工脚手架搭设前作好设计方案和施工方案，要求安全可靠，且同时能满足安装和二期混凝土施工的需要。⑵ 合理设置安全梯道，在必要的部位布设安全网和栏杆。根据设计和规范要求编制详细的《施工工艺措施》报监理工程师审批，《施工工艺措施》中要包括安装、测量、焊接、加固、工期、安装偏差以及安全等内容，施工时也要严格按照批准的措施进行。确须调整的措施也必须要经监理工程师审批后才能施工。埋件安装的基本要求13.321 埋件安装误差要求按招标书一技术文件一设计图纸一 DL/T5018 规范的顺序执行。13.3.2.2 所有埋入一期混凝土及二期混凝土的基础构件必须符合设计图样的要求。13.3.2.3 埋件安装包括主轨、副轨、反轨、侧轨、底槛、门楣（或胸墙）以及储门槽内的埋件...
