谈SDH传输网络故障的处理与维护方法VIP专享VIP免费

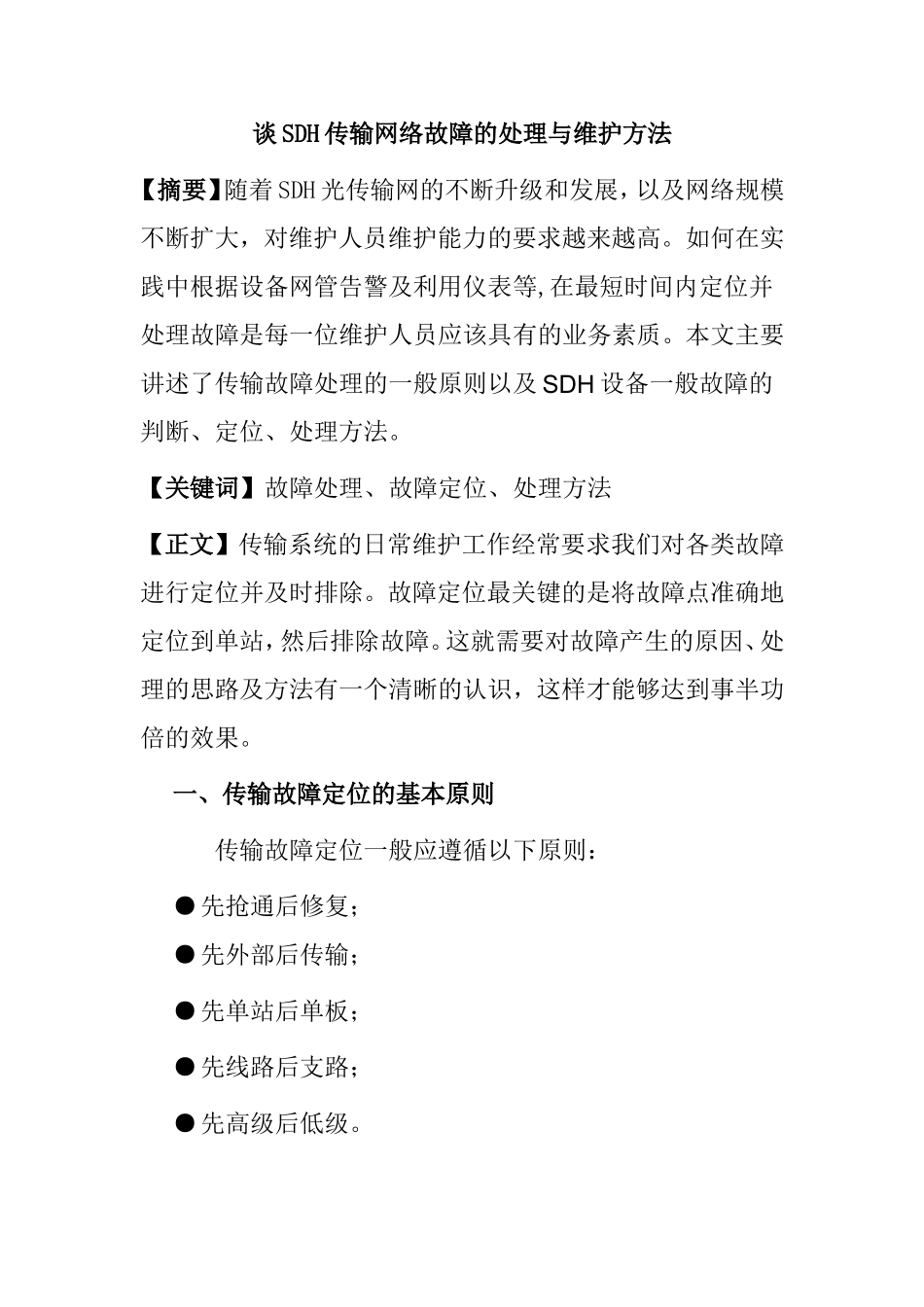

谈SDH传输网络故障的处理与维护方法【摘要】随着SDH光传输网的不断升级和发展，以及网络规模不断扩大，对维护人员维护能力的要求越来越高。如何在实践中根据设备网管告警及利用仪表等,在最短时间内定位并处理故障是每一位维护人员应该具有的业务素质。本文主要讲述了传输故障处理的一般原则以及SDH设备一般故障的判断、定位、处理方法。【关键词】故障处理、故障定位、处理方法【正文】传输系统的日常维护工作经常要求我们对各类故障进行定位并及时排除。故障定位最关键的是将故障点准确地定位到单站，然后排除故障。这就需要对故障产生的原因、处理的思路及方法有一个清晰的认识，这样才能够达到事半功倍的效果。一、传输故障定位的基本原则传输故障定位一般应遵循以下原则：●先抢通后修复；●先外部后传输；●先单站后单板；●先线路后支路；●先高级后低级。1．先抢通后修复在出现故障时，系统维护者要首先抢通业务然后进行故障修复。如果存在影响业务情况下的传输网络告警故障，如在2Mbit/s业务通道出现LOS（信号丢失）告警，因外线原因导致的收无光告警，单元盘故障产生的UnitFailure（单元失效）告警等情况下产生的故障，必须首先抢通业务。不过要想先抢通业务需要一个先决条件，那就是网络中有与故障通道相同起始点的可用通道资源或与故障板件相同的可用备板。2．先外部后传输在处理故障时应先排除外部的可能因素，如断纤、终端设备故障、电源或机房环境配套故障等，而后进行传输系统原因查找。当可能存在外界因素影响而产生传输网络告警故障时，如设备温度告警、光路告警、网元失效告警，也需照此原则处理。3．先单站后单板指在查找传输设备故障原因时，需要先定位到站点再定位到板件。一般设备故障时，不会只是一个站点出现告警，而是在很多站点同时上报告警。这时就需要通过分析和判断缩小范围，快速、准确地定位是哪个单站的问题，而后尽可能准确地将故障定位到单站后再具体定位到单板。如处理光路误码、光功率异常等告警处理时，需要结合业务信号流，对告警与性能事件一起进行分析。可采用环回法、替代法、数据分析法、仪表测试法来判断告警及故障产生的原因，将其定位到单板。4．先线路后支路在处理故障时，如果支路出现了大量AIS告警，这时需要先排除线路板故障再查看支路板故障。由于传输系统线路板的故障常常会引起支路板的异常告警，在处理告警时，应按“先线路后支路”的顺序，排除网管告警；如支路出现大量AIS则首先查看线路板是否出现LOS告警或其他异常告警，再查看支路板告警。5．先高级后低级在进行告警分析时，先分析高级别告警再分析低级别告警。特别是当高、低级别告警同时存在时，应首先分析级别高的告警，如紧急告警、主要告警，然后再分析低级别的告警，如次要告警、一般告警。处理告警时，系统维护者先处理影响业务的告警。如果这些告警是由更高一级的告警引起的，则先处理更高一级的告警，如AIS、LOP等。如果是由LOS引发的，要先处理LOS告警。二、常见故障分类在实际维护工作中，我们会遇到各种各样的故障，总体来说，可以归纳为以下几类：1．光缆线路故障。包括光缆线路中断，光缆线路总衰耗过大等。2．尾纤故障。包括尾纤断，尾纤弯曲半径过小，法兰盘接头有灰尘及尾纤头脏等。3．单盘故障。包括线路板、2M板、时钟板、交叉板、主控板等器件损坏及由于环境、温湿度等影响板子正常工作等情况。4．电缆故障。包括2M电缆中断，DDF架侧2M接口输入/输出端口脱落或松动而造成的接触不良及VDF架卡线松动等。5．电源系统故障。包括交流停电，设备直流掉电及熔断器故障等。6．网管系统故障。包括网管与设备之间的网线故障或系统异常而造成的ECC通道中断，死机等情况。三、故障处理思路在遇到故障时，系统维护者应该不慌不乱，仔细查看故障现象并分析可能原因，从而做到有的放矢，迅速处理。故障处理一般应遵循“先看，再问，然后思考，最后动手”的思路。在ＳＤＨ设备的实际维护过程中，故障告警不是一个一个孤立地出现的，某一设备的故障往往引发相关设备的连锁告警反应，因此，在分析故障告警时，不要仅对某一个告警进行孤立的分析，要从网络系统的角度...
