石油公司科研办公楼施工组织设计VIP免费

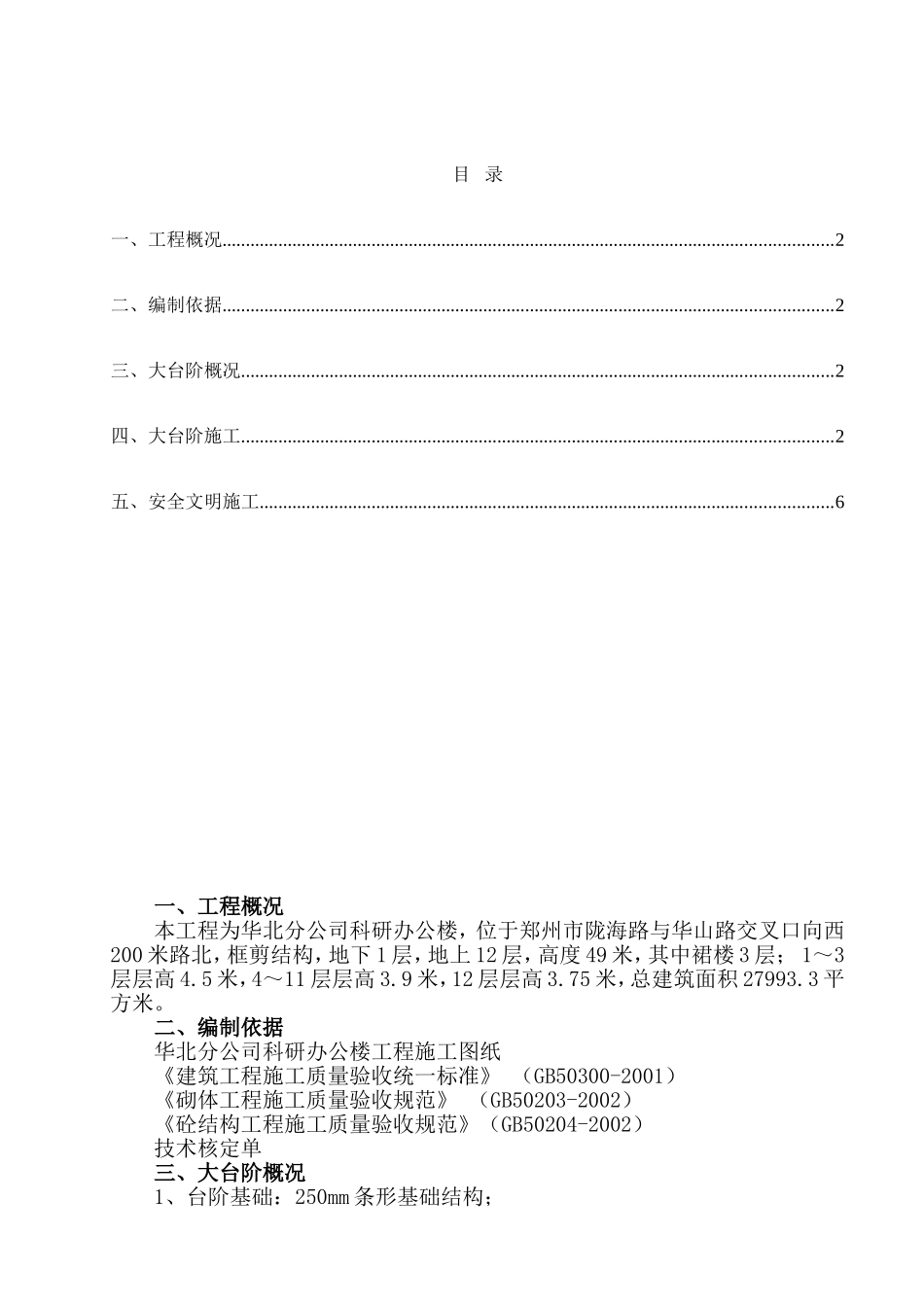

目录一、工程概况...................................................................................................................................2二、编制依据...................................................................................................................................2三、大台阶概况...............................................................................................................................2四、大台阶施工...............................................................................................................................2五、安全文明施工...........................................................................................................................6一、工程概况本工程为华北分公司科研办公楼，位于郑州市陇海路与华山路交叉口向西200米路北，框剪结构，地下1层，地上12层，高度49米，其中裙楼3层；1～3层层高4.5米，4～11层层高3.9米，12层层高3.75米，总建筑面积27993.3平方米。二、编制依据华北分公司科研办公楼工程施工图纸《建筑工程施工质量验收统一标准》（GB50300-2001）《砌体工程施工质量验收规范》（GB50203-2002）《砼结构工程施工质量验收规范》（GB50204-2002）技术核定单三、大台阶概况1、台阶基础：250mm条形基础结构；2、墙体为240mm厚M10实心砖砖砌体结构；3、大台阶、坡道、圈梁、压顶、构造柱、为钢筋混凝土结构。四、大台阶施工1、施工流向安排及施工测量放线→大台阶管网施工→土方工程→垫层施工→基础施工→地垄墙施工→汽车坡道、大台阶混凝土顶板施工→花坛、汽车坡道栏板砌体施工→花坛、汽车坡道栏板压顶施工1）根据施工图纸尺寸进行测量放线，并埋设轴线控制桩，洒白石灰。2）根据白石灰洒出的基础线，施工室外官网。3）土方开挖至垫层标高底-0.9m，并用打夯机夯实。4）基础垫层厚度100mm，采用C15混凝土垫层。5）基础为250mm厚条形基础，基础配筋及插筋详见图纸，采用C30商品混凝土浇筑。6）地垄墙为240厚M10实心砖及M10混合砂浆砌筑。墙高大于4m设置200mm高圈梁一道，墙长大于5m设置构造柱一道。7）汽车坡道、大台阶混凝土顶板采用C30商品混凝土汽车泵浇筑。8）花坛、汽车坡道栏板砌体施工240厚M10实心砖及M10混合砂浆砌筑。9）花坛、汽车坡道栏板压顶采用C20压顶、构造柱施工。2、砖砌体工程施工2.1施工准备（一）作业条件1、办完地基、基础工程隐蔽验收手续。2、弹好轴线、墙身线及检查线，根据进场砖的实际规格尺寸，经验线符合设计要求，办完验收手续。5、按设计标高要求立好皮数杆，皮数杆的间距15～20m，或每道墙的两端。6、有砂浆配合比通知单，准备好砂浆试模(6块为一组)。（二）材料要求1、砖：品种、规格、强度等级必须符合设计要求，并有产品合格证书，产品性能检测报告。承重结构必须做取样复试。要求砖必须有一个条面和丁面边角整齐。2、水泥：品种及强度等级应根据砌体的部位及所处的环境条件选择。水泥必须有产品合格证、出厂检测报告和进场复验报告。3、砂：用中砂，使用前用5mm孔径的筛子过筛。4、其他材料：墙体拉结筋、预埋件、已做防腐处理的木砖等。2.2、工艺流程作业准备→砖浇水→砂浆搅拌→砌砖墙→验收2.3、操作工艺(一)砖浇水砌体用砖必须在砌筑前一天浇水湿润，一般以水浸入砖四边1.5cm为宜，含水率为10%～15%，常温施工不得用干砖上墙；雨期不得使用含水率达饱和状态的砖砌墙；冬期拎不得浇水，可适当增大砂浆稠度。(二)砂浆搅拌砂浆配合比采用重量比，计量精度水泥为±2%，砂、灰膏控制在±5%以内，机械搅拌时，搅拌时间不得少于2min。(三)砌砖墙1、组砌方法：砌体一般采用一顺一丁砌法。砖柱不得采用先砌四周后填心的包心砌法。2、选砖：外墙砖要棱角整齐，无弯曲、裂纹，颜色均匀，规格基本一致。3、盘角：砌砖前应先盘好角，每次盘角不要超过五层，新盘的大角，及时进行吊、靠。如有偏差及时修整。盘角时要仔细对照皮数杆的砖层和标高，控制好灰缝大小，使水平缝均匀一致。大角盘好后再复查一...
