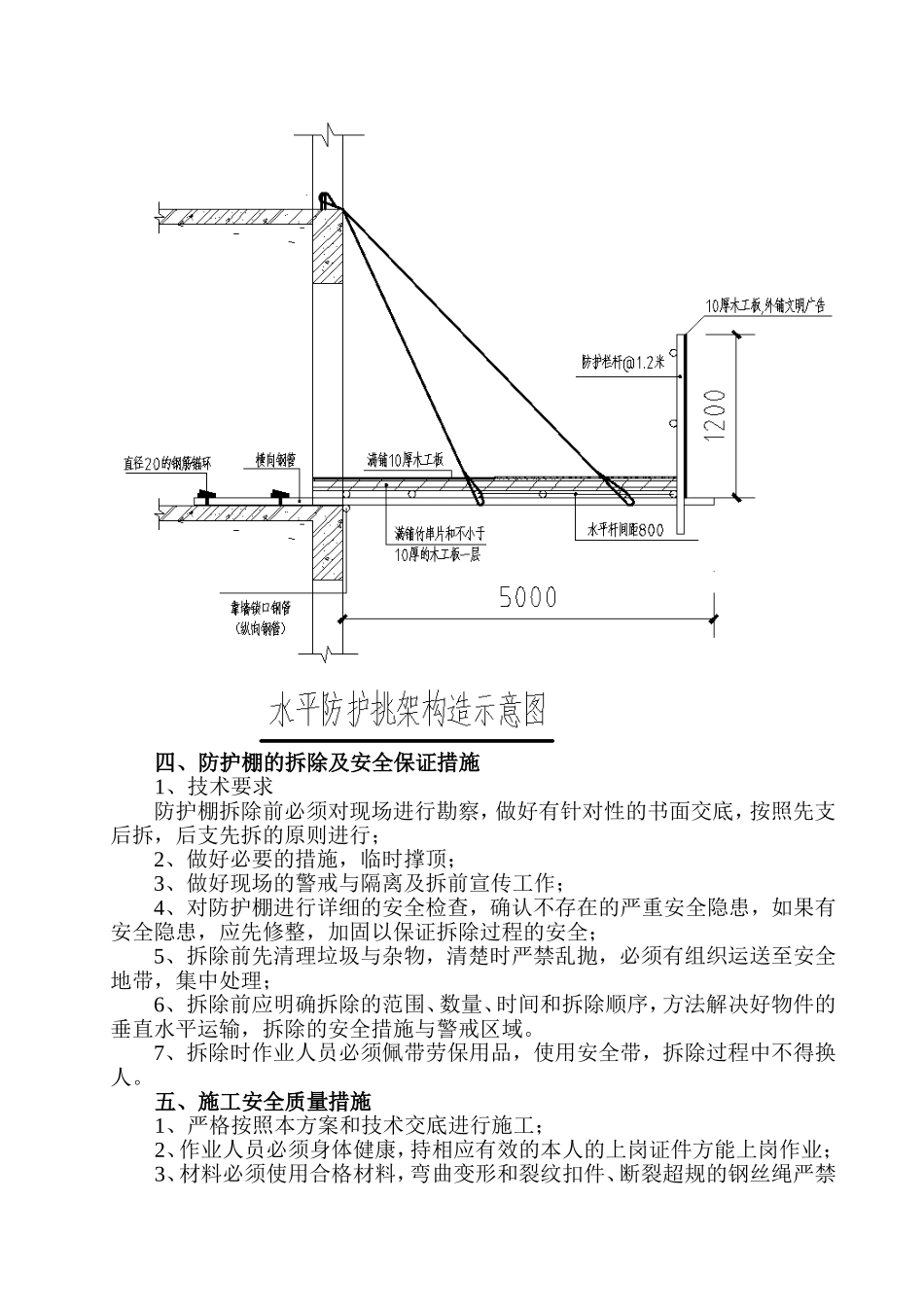

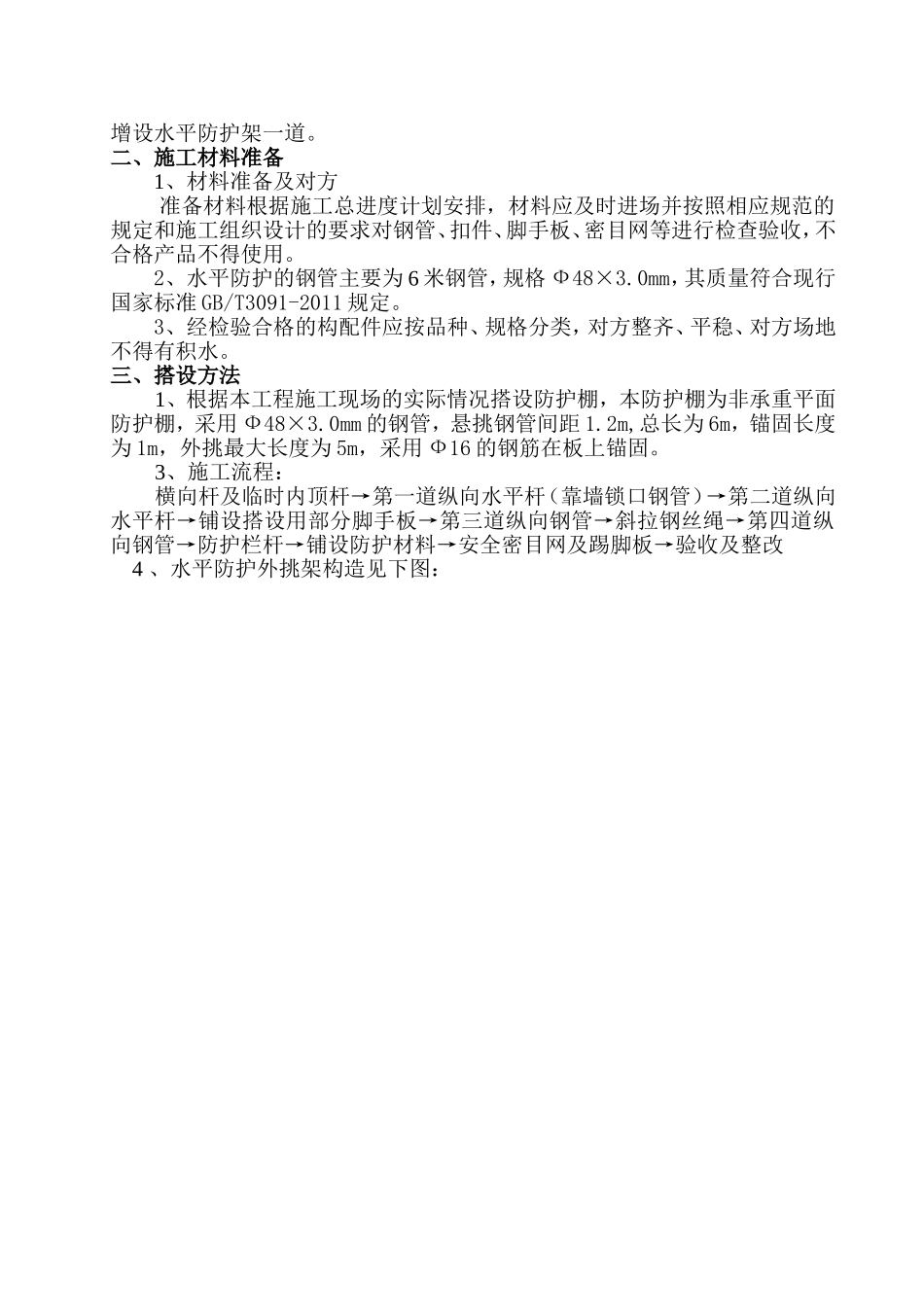

外挑防护棚专项施工方案编制人：审核人：审批人：施工单位：重庆庆华建设工程有限公司二零一七年五月二十日外挑水平防护架施工方案一、工程概况县项目位于县，26488m2，1号楼、4号楼24层总高度72.9米，2号楼、3号楼27层总高度81.6米，结构形式全部为剪力墙结构，建筑物背面临光明大道步行道较近，为了确保行人安全及楼层下面作业人员的施工安全，预防立体交叉作业带来的安全隐患，计划在工程的1-4栋高层住宅的北侧立面下的上空增设水平防护架一道。二、施工材料准备1、材料准备及对方准备材料根据施工总进度计划安排，材料应及时进场并按照相应规范的规定和施工组织设计的要求对钢管、扣件、脚手板、密目网等进行检查验收，不合格产品不得使用。2、水平防护的钢管主要为6米钢管，规格Ф48×3.0mm，其质量符合现行国家标准GB/T3091-2011规定。3、经检验合格的构配件应按品种、规格分类，对方整齐、平稳、对方场地不得有积水。三、搭设方法1、根据本工程施工现场的实际情况搭设防护棚，本防护棚为非承重平面防护棚，采用Ф48×3.0mm的钢管，悬挑钢管间距1.2m,总长为6m，锚固长度为1m，外挑最大长度为5m，采用Ф16的钢筋在板上锚固。3、施工流程：横向杆及临时内顶杆→第一道纵向水平杆（靠墙锁口钢管）→第二道纵向水平杆→铺设搭设用部分脚手板→第三道纵向钢管→斜拉钢丝绳→第四道纵向钢管→防护栏杆→铺设防护材料→安全密目网及踢脚板→验收及整改4、水平防护外挑架构造见下图：四、防护棚的拆除及安全保证措施1、技术要求防护棚拆除前必须对现场进行勘察，做好有针对性的书面交底，按照先支后拆，后支先拆的原则进行；2、做好必要的措施，临时撑顶；3、做好现场的警戒与隔离及拆前宣传工作；4、对防护棚进行详细的安全检查，确认不存在的严重安全隐患，如果有安全隐患，应先修整，加固以保证拆除过程的安全；5、拆除前先清理垃圾与杂物，清楚时严禁乱抛，必须有组织运送至安全地带，集中处理；6、拆除前应明确拆除的范围、数量、时间和拆除顺序，方法解决好物件的垂直水平运输，拆除的安全措施与警戒区域。7、拆除时作业人员必须佩带劳保用品，使用安全带，拆除过程中不得换人。五、施工安全质量措施1、严格按照本方案和技术交底进行施工；2、作业人员必须身体健康，持相应有效的本人的上岗证件方能上岗作业；3、材料必须使用合格材料，弯曲变形和裂纹扣件、断裂超规的钢丝绳严禁使用于本架体工程中；4、严禁疲劳作业和带病上岗；5、严禁酒后作业；6、穿着要做到“三紧”，即袖口、腰、裤管口三紧；7、作业工具应有工具袋；8、施工完成后自检合格后由项目安全人员组织验收检查，对检查的问题及时整改，整改符合验收要求后方可投入使用；9、使用过程中应定期或不定期进行防护挑架上的垃圾、杂物清理，从楼层经过电梯转运至地面；10、所用钢管应刷分色（安全色）油漆后投入使用；11、本防护架仅为安全防护使用，不得兼作操作架或堆料、转料平台等其他用途使用；六、注意事项1、正值高温天气，施工人员应注意防暑降温工作，合理安排上、下班作业时间，避开高温段时间；2、拆除时必须进行架体检查，松动受力处应补牢固，按要求（同搭设过程）加设临时内顶撑杆后方可进行拆除作业；3、临时内顶杆在外挑水平防护架搭设验收合格后方可拆除，临时内顶杆也可不拆除；七、悬挑钢管防护计算防护棚采用水平钢管做主梁，一侧固定在楼层结构上，悬挑长度5.0米，悬挑水平钢管间距1.2米，在钢管上加设普通钢管做次梁，次梁钢管间距0.9米，防护棚端部0.5米处、2.5米处交错拉钢丝绳2道，在钢管次梁上放竹串板做防护棚。（一）次梁的计算1、次梁选择普通钢管，间距0.9米，其截面特性为钢管截面积A=4.89cm2，惯性距I=12.19cm4，回转半径i=1.58cm，抵抗矩W=5cm3荷载计算面板自重标准值：标准值为0.35KN/m2；Q1=0.35×0.9=0.315KN/m钢管自重荷载Q2=0.038KN/m经计算得到，静荷载计算值q=1.2×（Q1+Q2）=1.2×（0.315+0.038）=0.42KN/m2、内力计算内力按照均布荷载q作用下的简支梁计算，最大弯矩M=q×1×1/8经计算得到，最大弯矩计算值M=0.42×2.402/8=0.30KN.m3、抗弯强度计算其中X-截面塑性发展系数，...
