小家电跌落测试操作规范

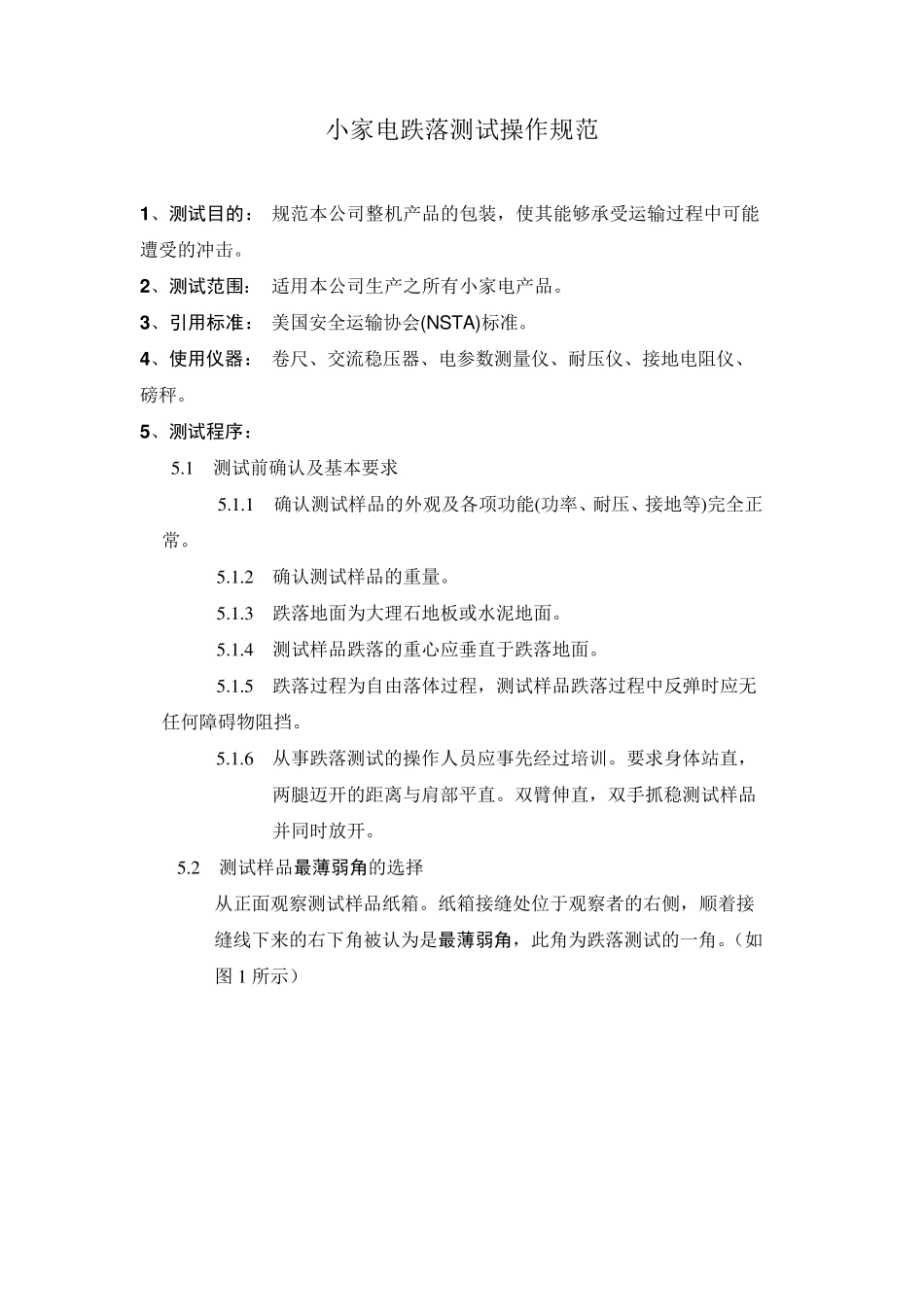

小家电跌落测试操作规范 1 、测试目的： 规范本公司整机产品的包装，使其能够承受运输过程中可能遭受的冲击。 2 、测试范围： 适用本公司生产之所有小家电产品。 3 、引用标准： 美国安全运输协会(NSTA)标准。 4 、使用仪器： 卷尺、交流稳压器、电参数测量仪、耐压仪、接地电阻仪、磅秤。 5 、测试程序： 5 .1 测试前确认及基本要求 5 .1 .1 确认测试样品的外观及各项功能(功率、耐压、接地等)完全正常。 5 .1 .2 确认测试样品的重量。 5 .1 .3 跌落地面为大理石地板或水泥地面。 5 .1 .4 测试样品跌落的重心应垂直于跌落地面。 5 .1 .5 跌落过程为自由落体过程，测试样品跌落过程中反弹时应无任何障碍物阻挡。 5 .1 .6 从事跌落测试的操作人员应事先经过培训。要求身体站直，两腿迈开的距离与肩部平直。双臂伸直，双手抓稳测试样品并同时放开。 5 .2 测试样品最薄弱角的选择 从正面观察测试样品纸箱。纸箱接缝处位于观察者的右侧，顺着接缝线下来 的右下角 被 认为是 最薄弱角，此 角 为跌落测试的一 角 。（ 如图 1 所示 ） 图1 注：亦可以根据样品自身结构特点，以样品相对最薄弱角作为跌落测试的一个角。 5.3 测试样品重心的判断 5.3.1 判定依据：重心与跌落点（支撑点）的连线与水平地面垂直。 5.3.2 判定方法： ▲ 将测试样品的一角支撑于地面，用一个手指扶住测试样品恰好使其不翻倒的位置为重心与水平面垂直位置。 ▲ 将测试样品的一棱支撑于地面，用一个手指扶住测试样品恰好使其不翻倒的位置为重心与水平面垂直位置。 5.4 包装跌落测试高度（美国安全运输协会 NSTA）标准要求如表 1： 表 1 ：产品重量与跌落高度对照表 5.5 按以下顺序跌落： 5.5.1 最薄弱角 ▲ 操作要领：按 5.3 找准重心，双手同时放开，依最薄弱角着地为原则。 (如图2 所示) 重量 （英磅） 重量 （公斤） 高度 （英寸） 高度 （公分） 1 ~ 20.99 0.454 ~ 9.521 30 76.20 21 ~ 40.99 9.526 ~ 18.593 24 60.96 41 ~ 60.99 18.597 ~ 27.665 18 45.72 61 ~ 100 27.669 ~ 45.360 12 30.48 顺 着 接 缝 线 下来的右下角 纸箱接 缝 处 图2 ▲ 判定依据：重心与跌落点（支撑点）的连线与水平地面垂直。 5 .5 .2 由最薄弱角引出的最短边； ▲ 操作要领：按 5 .3 找准重心，双手同时放开，依最短边着地为原则。 （如图3...
