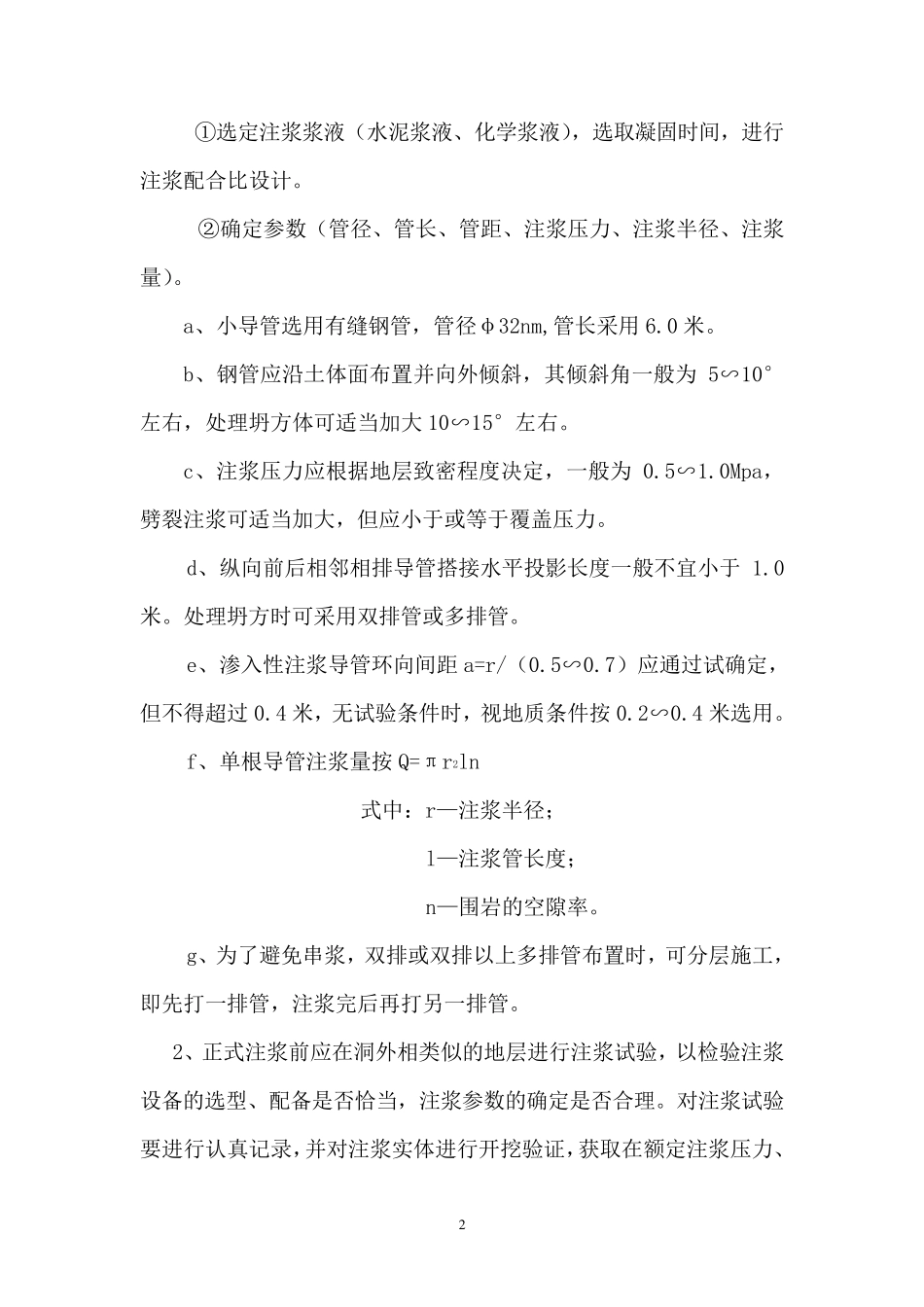

1 小导管注浆施工方法 一、 施工工艺流程： 二、 施工要点 1. 无固定设计情况下要进行注浆设计： （1）要先收集以下资料 ① 地层土质、级配、孔隙率、渗水系数、含水率。 ② 环境水源、邻近结构物、地下水情况。 ③ 控制位移量、加固土体强度限值要求。 （2）注浆设计 测量导管孔位 钻 孔 埋 设 导 管 喷射砼封闭注浆面 导 管 注 浆 孔位检查 效果检查 导管预制加工 注浆设备就位调试 注 浆 配 制 注浆参数试验 注 浆 设 计 否 是 否 否 修改设计 2 ①选定注浆浆液（水泥浆液、化学浆液），选取凝固时间，进行注浆配合比设计。 ②确定参数（管径、管长、管距、注浆压力、注浆半径、注浆量）。 a、小导管选用有缝钢管，管径φ32nm,管长采用6.0 米。 b、钢管应沿土体面布置并向外倾斜，其倾斜角一般为5∽10°左右，处理坍方体可适当加大 10∽15°左右。 c、注浆压力应根据地层致密程度决定，一般为0.5∽1.0Mpa，劈裂注浆可适当加大，但应小于或等于覆盖压力。 d、纵向前后相邻相排导管搭接水平投影长度一般不宜小于 1.0米。处理坍方时可采用双排管或多排管。 e、渗入性注浆导管环向间距a=r/（0.5∽0.7）应通过试确定，但不得超过 0.4 米，无试验条件时，视地质条件按 0.2∽0.4 米选用。 f、单根导管注浆量按 Q=πr2ln 式中：r—注浆半径； l—注浆管长度； n—围岩的空隙率。 g、为了避免串浆，双排或双排以上多排管布置时，可分层施工，即先打一排管，注浆完后再打另一排管。 2、正式注浆前应在洞外相类似的地层进行注浆试验，以检验注浆设备 的选型 、配备 是 否 恰 当，注浆参数的确定是 否 合理。对 注浆试验要 进行认 真 记 录 ，并对 注浆实 体进行开 挖 验证 ，获 取在额 定注浆压力、 3 选定注浆材料、注浆配合比与导管注浆孔布设情况下，浆液渗透，实际的注浆半径、土体固结时间及强度等实际资料，作为制定注浆参数的依据。 3、导管加工必由现场专业车间进行，其注浆孔必须用钻床成孔，尾部必须加焊φ6 管箍，并经质检人员检验合格方可交付使用。如图示 4、钻孔，打小导管 导管孔钻打前，进行孔位测量放样，孔位测量应用仪器进行，做到位置准确，钻孔要按放样进行，并设方向架控制钻孔方位，使孔位外扦角度符合设计要求。钻孔完成后，要用高压风、水清洗，吹冲干净孔内砂尘及积水。所有钻孔完成均要进行检验，不合格孔要重打。 钻孔可用台...
