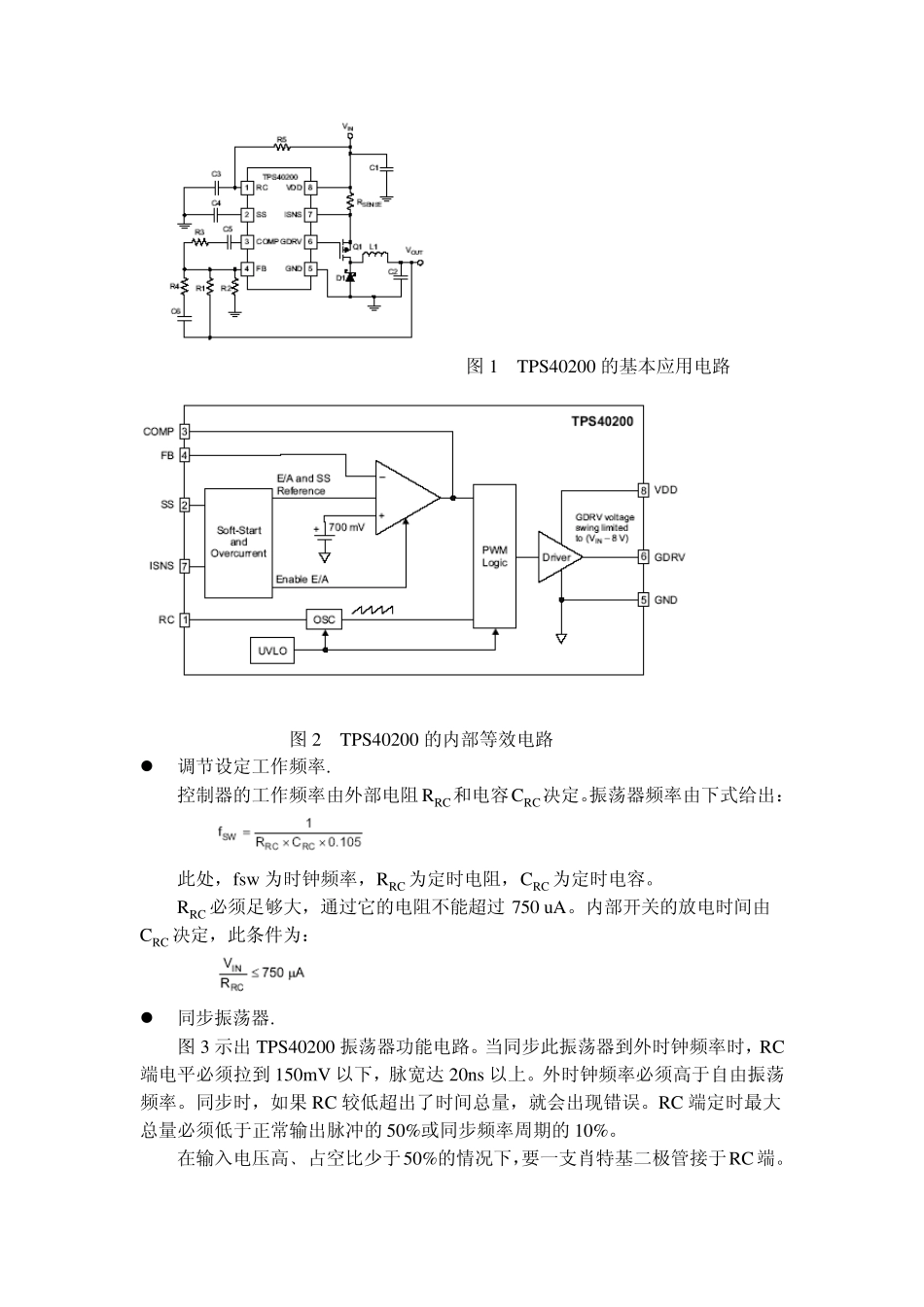

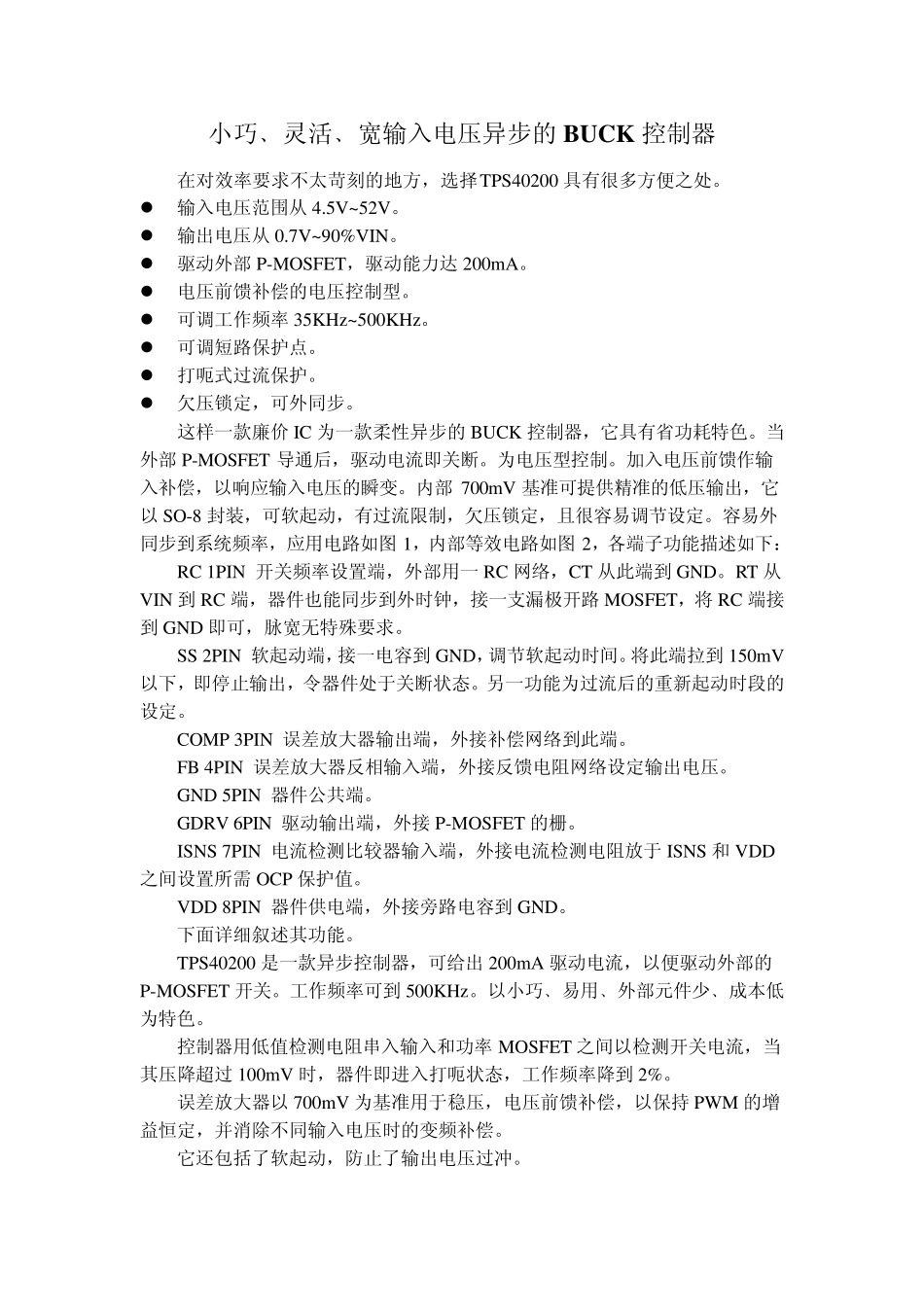

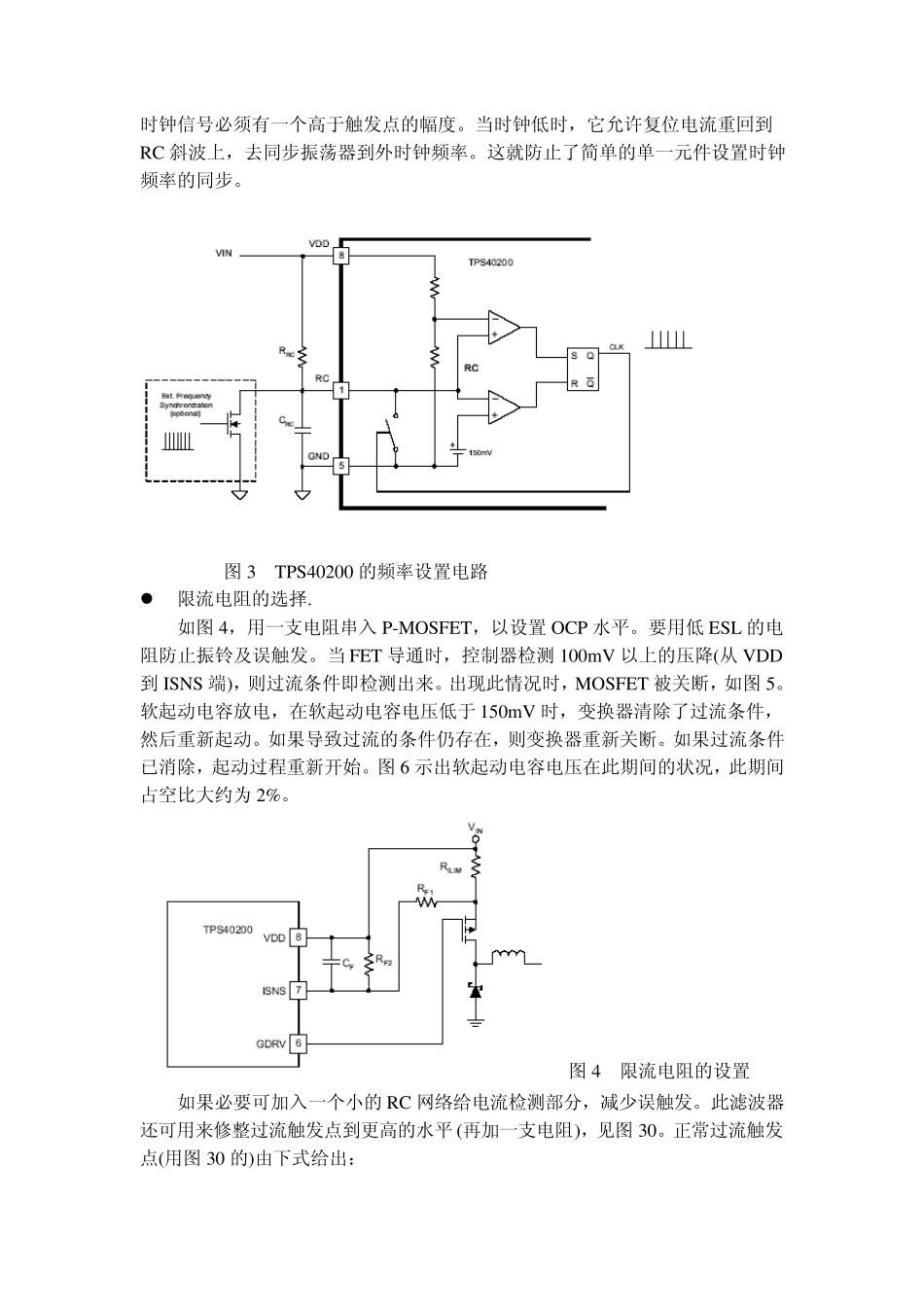

小巧﹑灵活﹑宽输入电压异步的BUCK 控制器 在对效率要求不太苛刻的地方,选择TPS40200 具有很多方便之处。 输入电压范围从 4.5V~52V。 输出电压从 0.7V~90%VIN。 驱动外部 P-MOSFET,驱动能力达 200mA。 电压前馈补偿的电压控制型。 可调工作频率35KHz~500KHz。 可调短路保护点。 打呃式过流保护。 欠压锁定,可外同步。 这样一款廉价 IC 为一款柔性异步的BUCK 控制器,它具有省功耗特色。当外部 P-MOSFET 导通后,驱动电流即关断。为电压型控制。加入电压前馈作输入补偿,以响应输入电压的瞬变。内部 700mV 基准可提供精准的低压输出,它以 SO-8 封装,可软起动,有过流限制,欠压锁定,且很容易调节设定。容易外同步到系统频率,应用电路如图 1,内部等效电路如图 2,各端子功能描述如下: RC 1PIN 开关频率设置端,外部用一 RC 网络,CT 从此端到 GND。RT 从VIN 到 RC 端,器件也能同步到外时钟,接一支漏极开路 MOSFET,将 RC 端接到 GND 即可,脉宽无特殊要求。 SS 2PIN 软起动端,接一电容到 GND,调节软起动时间。将此端拉到 150mV以下,即停止输出,令器件处于关断状态。另一功能为过流后的重新起动时段的设定。 COMP 3PIN 误差放大器输出端,外接补偿网络到此端。 FB 4PIN 误差放大器反相输入端,外接反馈电阻网络设定输出电压。 GND 5PIN 器件公共端。 GDRV 6PIN 驱动输出端,外接 P-MOSFET 的栅。 ISNS 7PIN 电流检测比较器输入端,外接电流检测电阻放于 ISNS 和 VDD之间设置所需 OCP 保护值。 VDD 8PIN 器件供电端,外接旁路电容到 GND。 下面详细叙述其功能。 TPS40200 是一款异步控制器,可给出 200mA 驱动电流,以便驱动外部的P-MOSFET 开关。工作频率可到 500KHz。以小巧﹑易用﹑外部元件少﹑成本低为特色。 控制器用低值检测电阻串入输入和功率MOSFET 之间以检测开关电流,当其压降超过 100mV 时,器件即进入打呃状态,工作频率降到 2%。 误差放大器以 700mV 为基准用于稳压,电压前馈补偿,以保持 PWM 的增益恒定,并消除不同输入电压时的变频补偿。 它还包括了软起动,防止了输出电压过冲。 图1 TPS40200 的基本应用电路 图2 TPS40200 的内部等效电路 调节设定工作频率. 控制器的工作频率由外部电阻RRC和电容CRC决定。振荡器频率由下式给出: 此处,fsw 为时钟频率,RRC 为定时...
