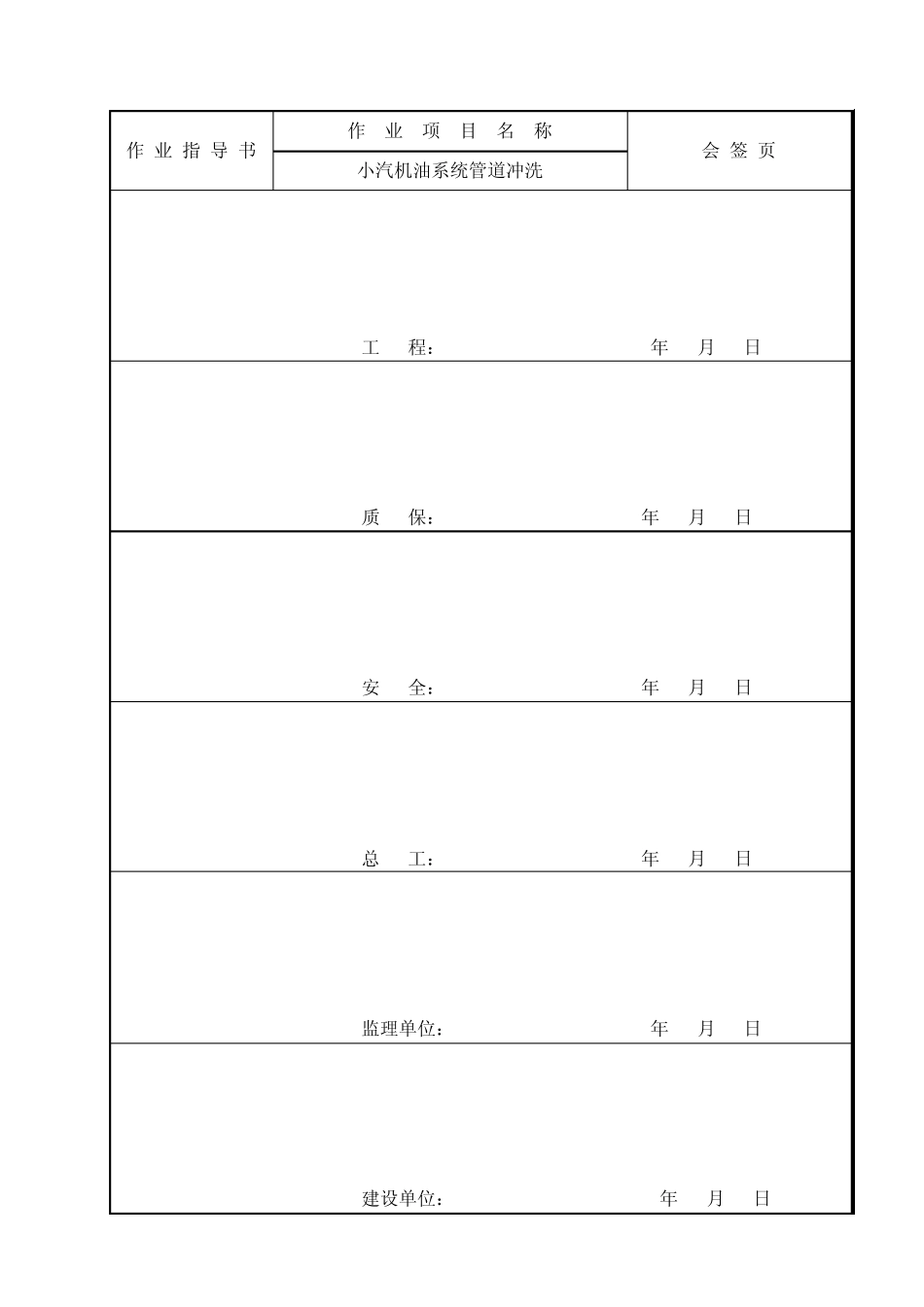

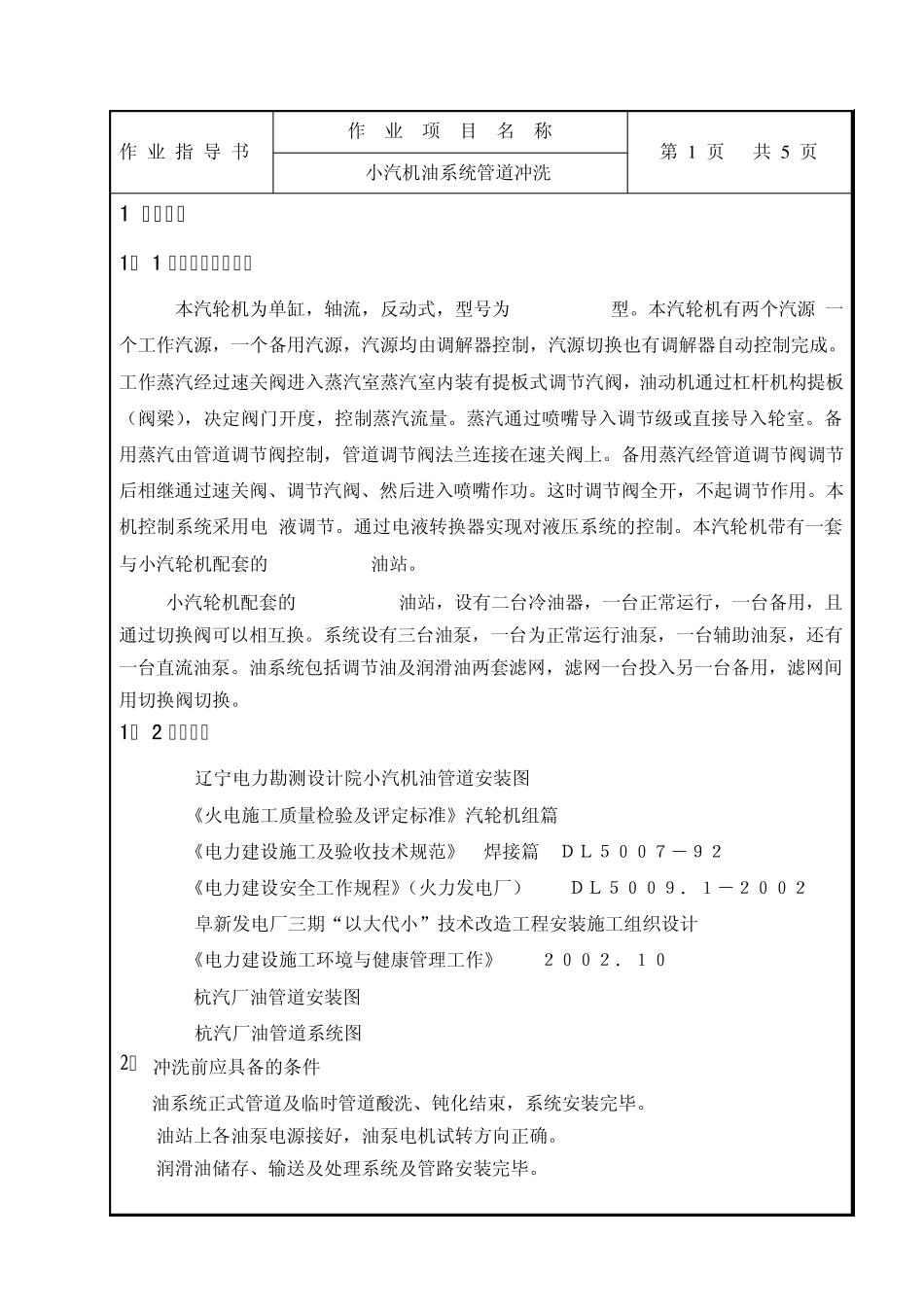

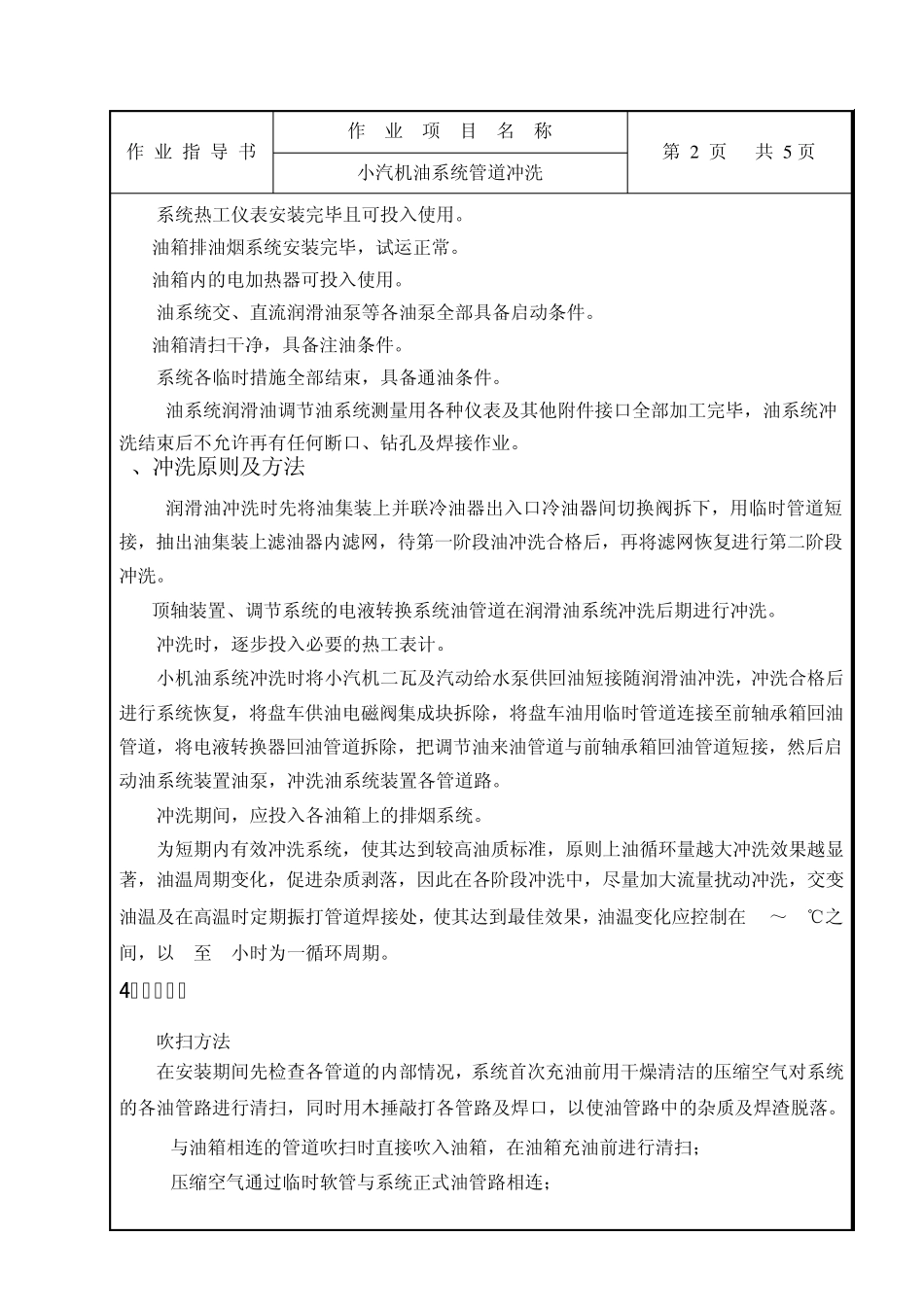

作 业 指 导 书 作 业 项 目 名 称 会 签 页 小汽机油系统管道冲洗 工 程： 年 月 日 质 保： 年 月 日 安 全： 年 月 日 总 工： 年 月 日 监理单位： 年 月 日 建设单位： 年 月 日 作 业 指 导 书 作 业 项 目 名 称 第 1 页 共 5 页 小汽机油系统管道冲洗 1 工程概况 1． 1 工程范围及工程量 本汽轮机为单缸，轴流，反动式，型号为 NK63/71/0型。本汽轮机有两个汽源:一个工作汽源，一个备用汽源，汽源均由调解器控制，汽源切换也有调解器自动控制完成。工作蒸汽经过速关阀进入蒸汽室蒸汽室内装有提板式调节汽阀，油动机通过杠杆机构提板（阀梁），决定阀门开度，控制蒸汽流量。蒸汽通过喷嘴导入调节级或直接导入轮室。备用蒸汽由管道调节阀控制，管道调节阀法兰连接在速关阀上。备用蒸汽经管道调节阀调节后相继通过速关阀、调节汽阀、然后进入喷嘴作功。这时调节阀全开，不起调节作用。本机控制系统采用电/液调节。通过电液转换器实现对液压系统的控制。本汽轮机带有一套与小汽轮机配套的 YG-0630-11油站。 小汽轮机配套的 YG-0630-11油站，设有二台冷油器，一台正常运行，一台备用，且通过切换阀可以相互换。系统设有三台油泵，一台为正常运行油泵，一台辅助油泵，还有一台直流油泵。油系统包括调节油及润滑油两套滤网，滤网一台投入另一台备用，滤网间用切换阀切换。 1． 2 编制依据 1.2.1 辽宁电力勘测设计院小汽机油管道安装图 1.2.2 《火电施工质量检验及评定标准》汽轮机组篇 1.2.4 《电力建设施工及验收技术规范》 焊接篇 ＤＬ５００７―９２ 1.2.5 《电力建设安全工作规程》（火力发电厂） ＤＬ５００９．１－２００２ 1.2.6 阜新发电厂三期“以大代小”技术改造工程安装施工组织设计 1.2.7 《电力建设施工环境与健康管理工作》 ２００２．１０ 1.2.8 杭汽厂油管道安装图 1.2.9 杭汽厂油管道系统图 2、 冲洗前应具备的条件 2.1油系统正式管道及临时管道酸洗、钝化结束，系统安装完毕。 2.2 油站上各油泵电源接好，油泵电机试转方向正确。 2.3 润滑油储存、输送及处理系统及管路安装完毕。 作 业 指 导 书 作 业 项 目 名 称 第 2 页 共 5 页 小汽机油系统管道冲洗 2.4 系统热工仪表安装完毕且可投入使用。 2.5油箱排油烟系统安装完毕，试运正常。 2.6油箱内的电加热器可投入使用。 2.7 油系统交、直流...
