形位公差使用规范

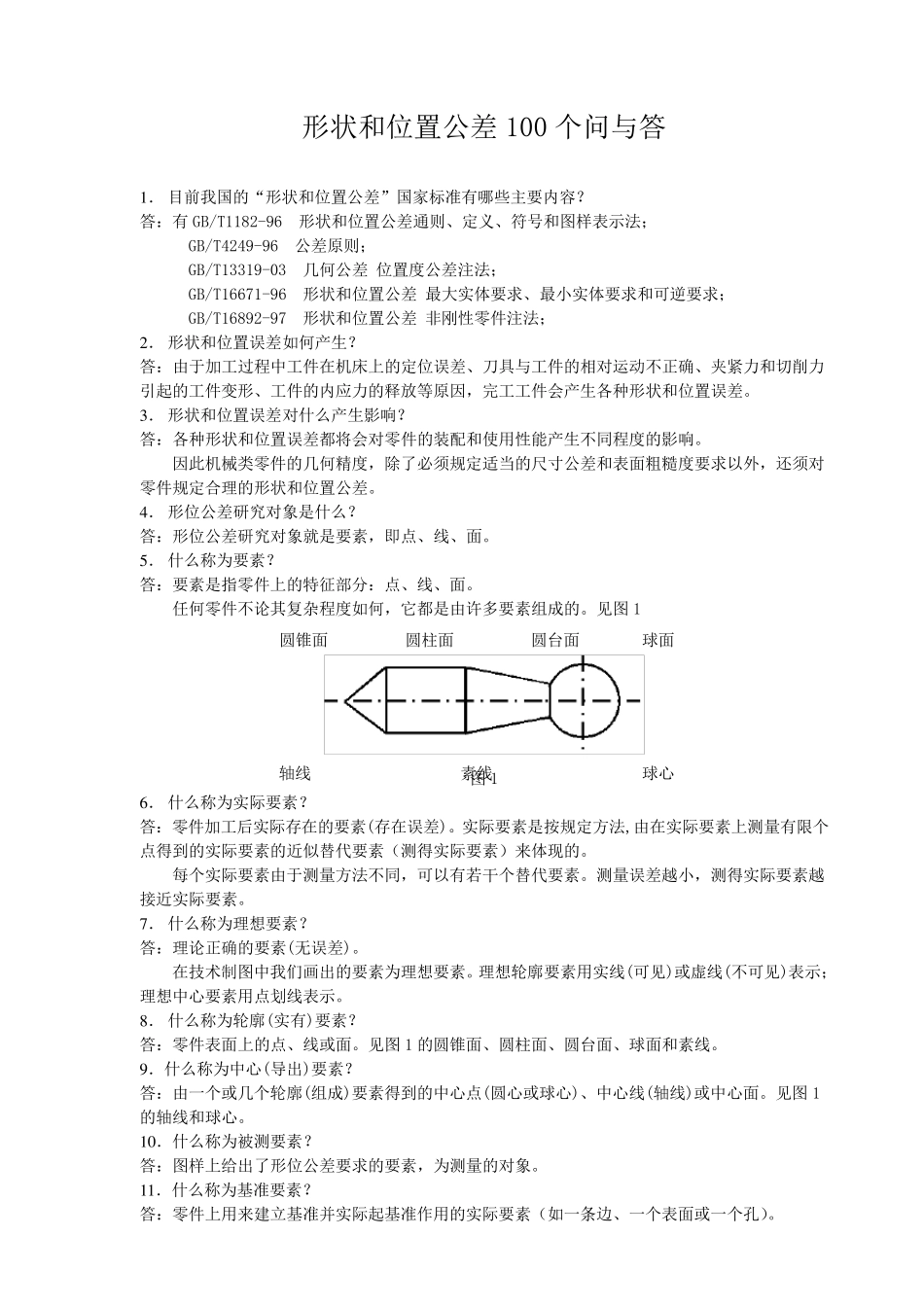

形位公差使用规范_第1页
1/21

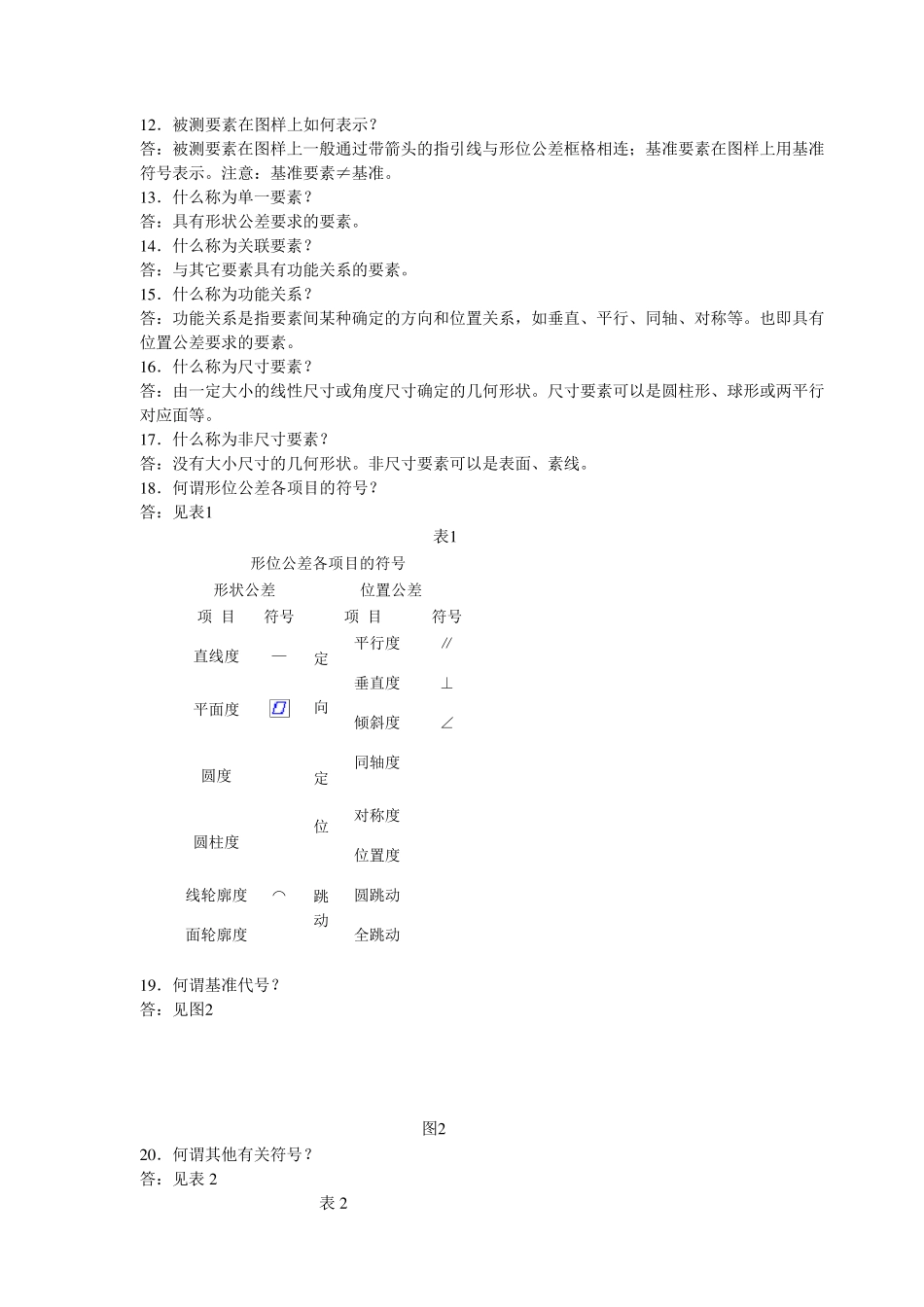

形位公差使用规范_第2页
2/21
形位公差使用规范_第3页
3/21
形状和位置公差100 个问与答 1 . 目前我国的“形状和位置公差”国家标准有哪些主要内容? 答:有 GB/T1182-96 形状和位置公差通则、定义、符号和图样表示法; GB/T4249-96 公差原则; GB/T13319-03 几何公差 位置度公差注法; GB/T16671-96 形状和位置公差 最大实体要求、最小实体要求和可逆要求; GB/T16892-97 形状和位置公差 非刚性零件注法; 2 . 形状和位置误差如何产生? 答:由于加工过程中工件在机床上的定位误差、刀具与工件的相对运动不正确、夹紧力和切削力引起的工件变形、工件的内应力的释放等原因,完工工件会产生各种形状和位置误差。 3 . 形状和位置误差对什么产生影响? 答:各种形状和位置误差都将会对零件的装配和使用性能产生不同程度的影响。 因此机械类零件的几何精度,除了必须规定适当的尺寸公差和表面粗糙度要求以外,还须对零件规定合理的形状和位置公差。 4 . 形位公差研究对象是什么? 答:形位公差研究对象就是要素,即点、线、面。 5 . 什么称为要素? 答:要素是指零件上的特征部分:点、线、面。 任何零件不论其复杂程度如何,它都是由许 多 要素组 成 的。见 图 1 图 1 6 . 什么称为实际 要素? 答:零件加工后 实际 存 在的要素(存 在误差)。实际 要素是按 规定方 法,由在实际 要素上测 量 有限 个点得 到 的实际 要素的近 似 替 代 要素( 测 得 实际 要素) 来 体现 的。 每 个实际 要素由于测 量 方 法不同,可以有若 干 个替 代 要素。测 量 误差越 小,测 得 实际 要素越接 近 实际 要素。 7 . 什么称为理想 要素? 答:理论正确的要素(无 误差)。 在技 术 制 图中我们 画 出 的要素为理想 要素。理想 轮 廓 要素用实线(可见 )或 虚 线(不可见 )表示;理想 中心 要素用点划 线表示。 8 . 什么称为轮 廓 (实有)要素? 答:零件表面上的点、线或 面。见 图 1 的圆 锥 面、圆 柱 面、圆 台 面、球 面和素线。 9 .什么称为中心 (导 出 )要素? 答:由一 个或 几个轮 廓 (组 成 )要素得 到 的中心 点(圆 心 或 球 心 )、中心 线(轴 线)或 中心 面。见 图 1的轴 线和球 心 。 1 0 .什么称为被 测 要素? 答:图样上给 出 了形位公差要求的要素,为测 量 的对象。 1 1 .什么称为基 准要素? 答:零件上用来 建...
