彩灯控制电路

彩灯控制电路_第1页
1/16
彩灯控制电路_第2页
2/16
彩灯控制电路_第3页
3/16

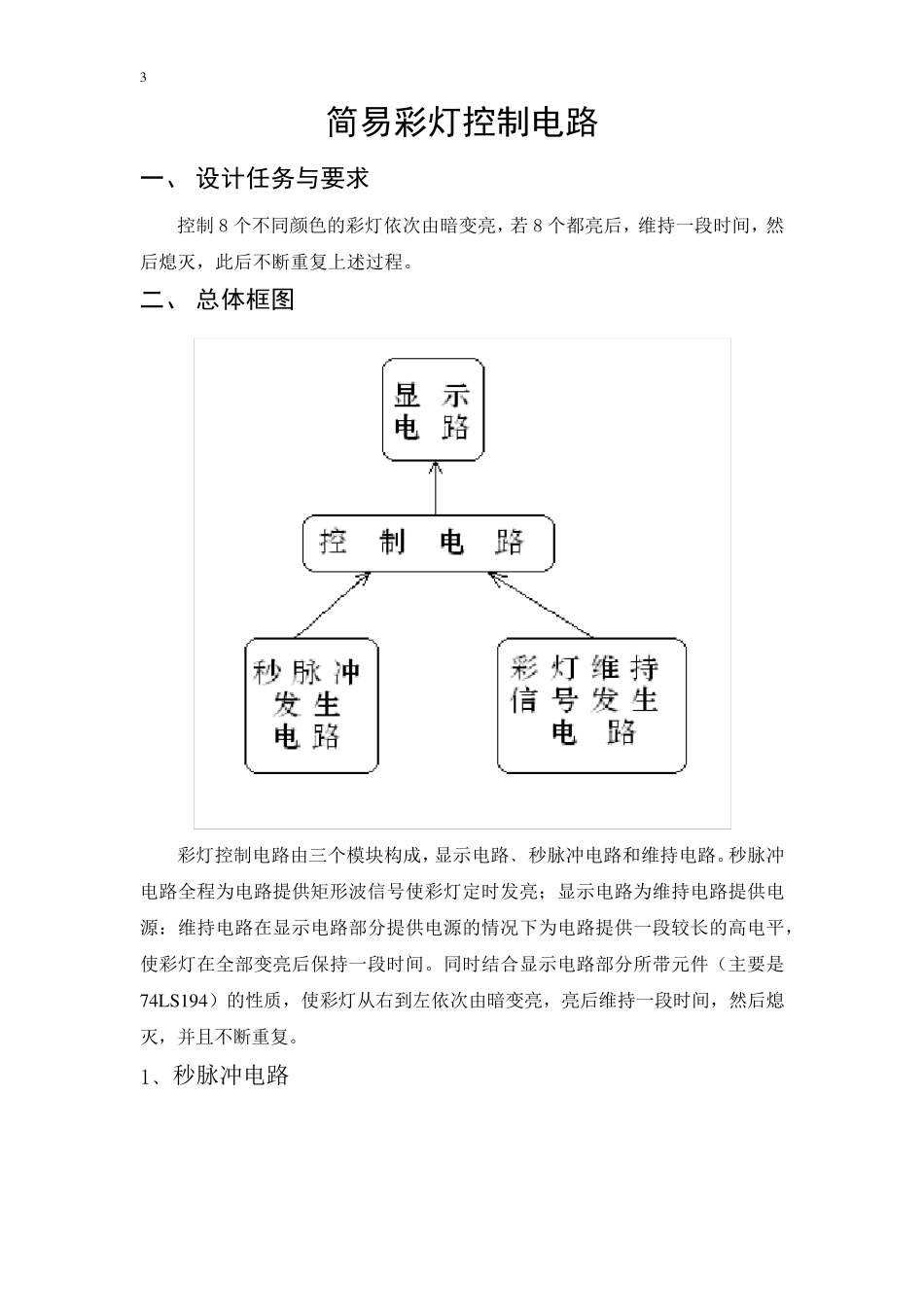

电子技术课程设计 ——彩灯控制电路 学院:太原科技大学华科学院 专业、班级:电气062203H 姓名:*** 学号:************ 指导教师:*** 2008年1月 2 目录 一.设计任务与要求――――――――――――――-(1) 二.总体框图――――――――――――――――――(1) 三.选择器件――――――――――――――――――(5) 四.功能模块――――――――――――――――――(11) 五.总体设计电路――――――――――――――― (12) 六.设计心得体会―――――――――――――――― (1 3 ) 3 简易彩灯控制电路 一、 设计任务与要求 控制8 个不同颜色的彩灯依次由暗变亮,若8 个都亮后,维持一段时间,然后熄灭,此后不断重复上述过程。 二、 总体框图 彩灯控制电路由三个模块构成,显示电路﹑秒脉冲电路和维持电路。秒脉冲电路全程为电路提供矩形波信号使彩灯定时发亮;显示电路为维持电路提供电源:维持电路在显示电路部分提供电源的情况下为电路提供一段较长的高电平,使彩灯在全部变亮后保持一段时间。同时结合显示电路部分所带元件(主要是74LS194)的性质,使彩灯从右到左依次由暗变亮,亮后维持一段时间,然后熄灭,并且不断重复。 1﹑秒脉冲电路 4 图 1、秒脉冲电路 本电路秒脉冲电路由一个集成的 555 定时器够成,当电源接通后,VCC 通过对 R1﹑R2 向电容器充电。电容上得到电压按指数规律上升,当电压上升到 2/3VCC时,输出电压 V0 为零,电容器放电。当电压下降到 1/3VCC 时,输出电平为高电平,电容器放电结束。这样周而复始形成了振荡。 2﹑彩灯维持电路 图 2、彩灯维持电路 5 当第八个等变亮时,使555 定时器产生高电平。当八个等全变亮后,使得彩灯维持一端时间,555 定时器保持高电平的时间就是彩灯变亮后维持的时间。555定时器不在提供高电平是彩灯熄灭,通过调整R6﹑R4 改变555 定时器保持高电平的时间。 3﹑控制显示电路 图 3、控制显示电路 体现 8 个不同颜色彩灯由暗变亮,不断重复,闪烁发光。 三、 选择器件(主要:555 定时器﹑74LS194) 1、555 定时器 555 定时器是一种模拟和数字功能相结合的中规模集成器件。555 定时器成本低,性能可靠,只需要外接几个电阻、电容,就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。 555 时基...
