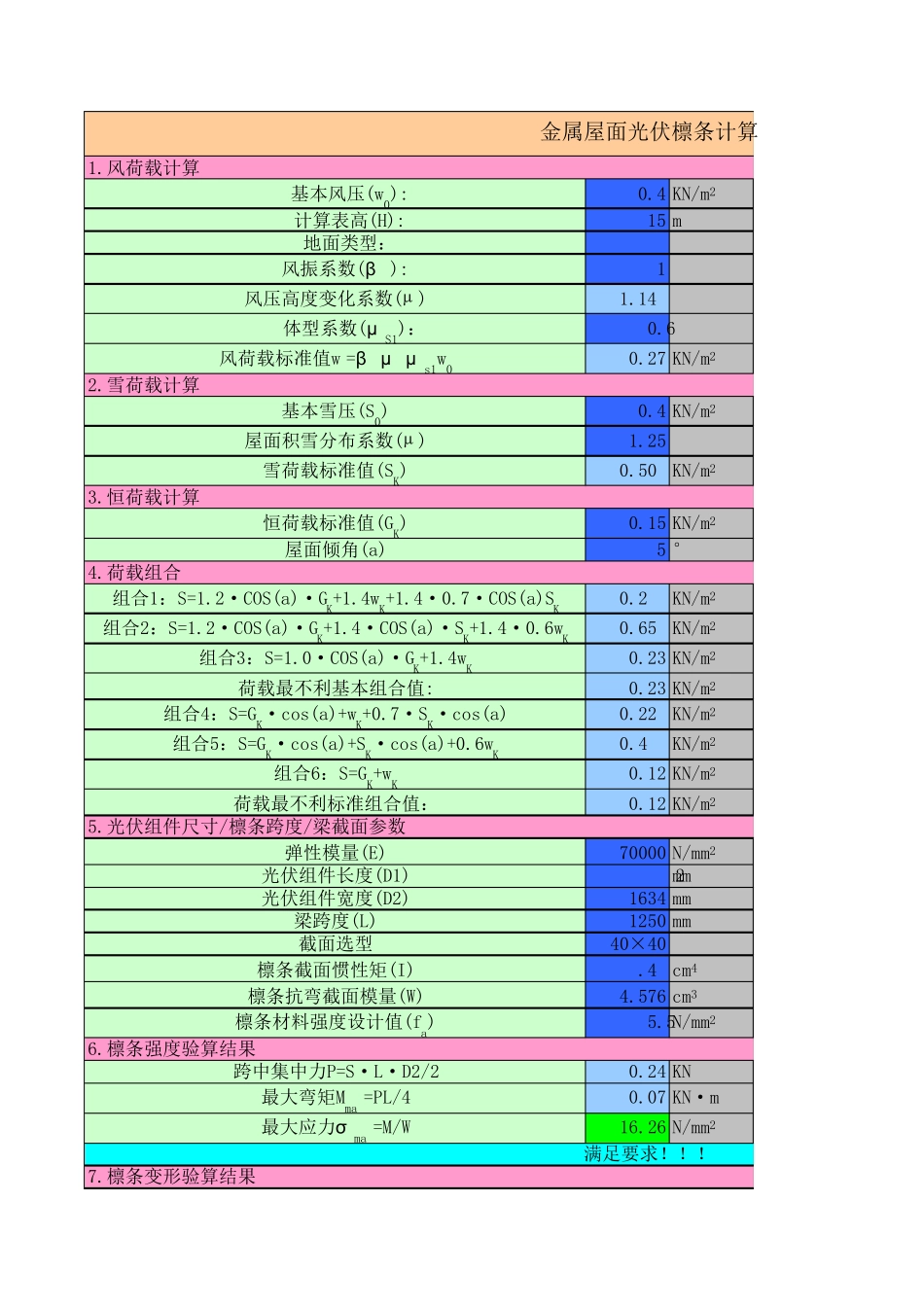

彩钢板屋面光伏檩条计算

基本风压(w0):0.4 KN/m2 计算表高(H):15 m 地面类型：B 风振系数(β Z):1风压高度变化系数(µz)1.14 体型系数(μ S1)：-0.6风荷载标准值wk=β zμ zμ s1w0-0.27 KN/m2基本雪压(S0)0.4 KN/m2屋面积雪分布系数(µr)1.25雪荷载标准值(SK)0.50KN/m2恒荷载标准值(GK)0.15 KN/m2屋面倾角(a)5 °组合1：S=1.2·COS(a)·GK+1.4wK+1.4·0.7·COS(a)SK0.28 KN/m2组合2：S=1.2·COS(a)·GK+1.4·COS(a)·SK+1.4·0.6wK0.65KN/m2组合3：S=1.0·COS(a)·GK+1.4wK-0.23 KN/m2荷载最不利基本组合值:-0.23 KN/m2组合4：S=GK·cos(a)+wK+0.7·SK·cos(a)0.22KN/m2组合5：S=GK·cos(a)+SK·cos(a)+0.6wK0.48 KN/m2组合6：S=GK+wK-0.12 KN/m2荷载最不利标准组合值：-0.12 KN/m2弹性模量(E)70000 N/mm2光伏组件长度(D1)982mm光伏组件宽度(D2)1634 mm梁跨度(L)1250 mm截面选型40×40檩条截面惯性矩(I)9.488cm4檩条抗弯截面模量(W)4.576 cm3檩条材料强度设计值(fa)85.5N/mm2跨中集中力P=S·L·D2/2-0.24 KN最大弯矩Mmax=PL/4-0.07 KN·m最大应力σ max=M/W-16.26 N/mm25.光伏组件尺寸/檩条跨度/梁截面参数4.荷载组合金属屋面光伏檩条计算1.风荷载计算2.雪荷载计算3.恒荷载计算6.檩条强度验算结果满足要求！！！7.檩条变形验算结果跨中集中力P=S·D1·D2/2-0.10KN檩条最大变形fmax=PL3/48EI-0.61mm垂直组件方向支座反力RV=S·D1·D2/2-0.24KN螺栓抗拉设计值(FK)6.22KN连接件摩察系数(µ)0.2抗滑 移 摩擦 力FKH=μ ·FK0.62KN滑 移 主 动 力FH=RH0.06KN满 足 要 求 !!!9.光 伏 组件滑 移 计算平 行 组件方向支座反力RH=(1.2*sin(a)*Gk+1.2*sin(a)*Sk)·D1·D2/20.06KN8.支座反力计算满 足 要 求 ！ ！ ！依规范GB50009-2001，附表D4，n=50依规范GB50009-2001,7.2.1，A/B/C/D建议取值1.0依规范GB50009-2001,7.3.1按规范 GB50009-2001 3.2.5依规范GB50009-2001，附表D4，n=50依规范GB50009-2001,6.2.1依规范GB50009-2001,6.1.1依规范GB50009-2001，附表D4，n=50参见组件安装剖面图2参见组件安装剖面图1参见组件安装剖面图2参见组件安装剖面图1依据工程选材截面依据工程选材截面参见檩条计算模型图︱σ max︱<=fa，满足要求；︱σ max︱>fa，不满足要求计算参见檩条计算模型图参见组件安装剖面图2FH<=FKH，满足要求；FH>FKH，不满足要求！截面形式惯性矩40×409.48880×4066.21760×3019.9参见组件安装剖面图2抗弯截面模量4.57616.5546.7
