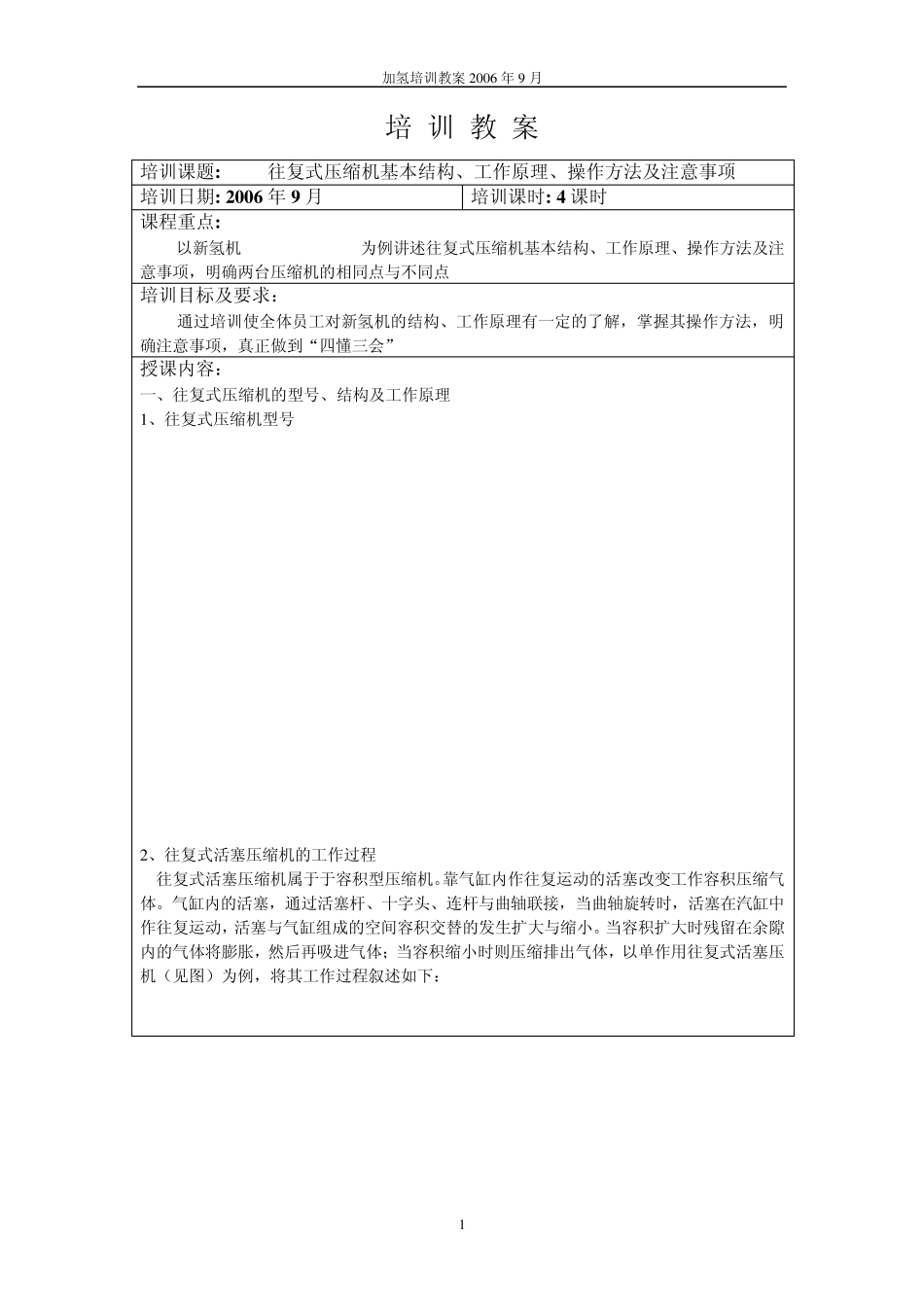

加氢培训教案2 0 0 6 年9 月 1 培 训 教 案 培训课题: 往复式压缩机基本结构、工作原理、操作方法及注意事项 培训日期: 2006 年9 月 培训课时: 4 课时 课程重点: 以新氢机C1102A/C1102C为例讲述往复式压缩机基本结构、工作原理、操作方法及注意事项，明确两台压缩机的相同点与不同点 培训目标及要求： 通过培训使全体员工对新氢机的结构、工作原理有一定的了解，掌握其操作方法，明确注意事项，真正做到“四懂三会” 授课内容： 一、往复式压缩机的型号、结构及工作原理 1 、往复式压缩机型号 2 、往复式活塞压缩机的工作过程 往复式活塞压缩机属于于容积型压缩机
靠气缸内作往复运动的活塞改变工作容积压缩气体
气缸内的活塞，通过活塞杆、十字头、连杆与曲轴联接，当曲轴旋转时，活塞在汽缸中作往复运动，活塞与气缸组成的空间容积交替的发生扩大与缩小

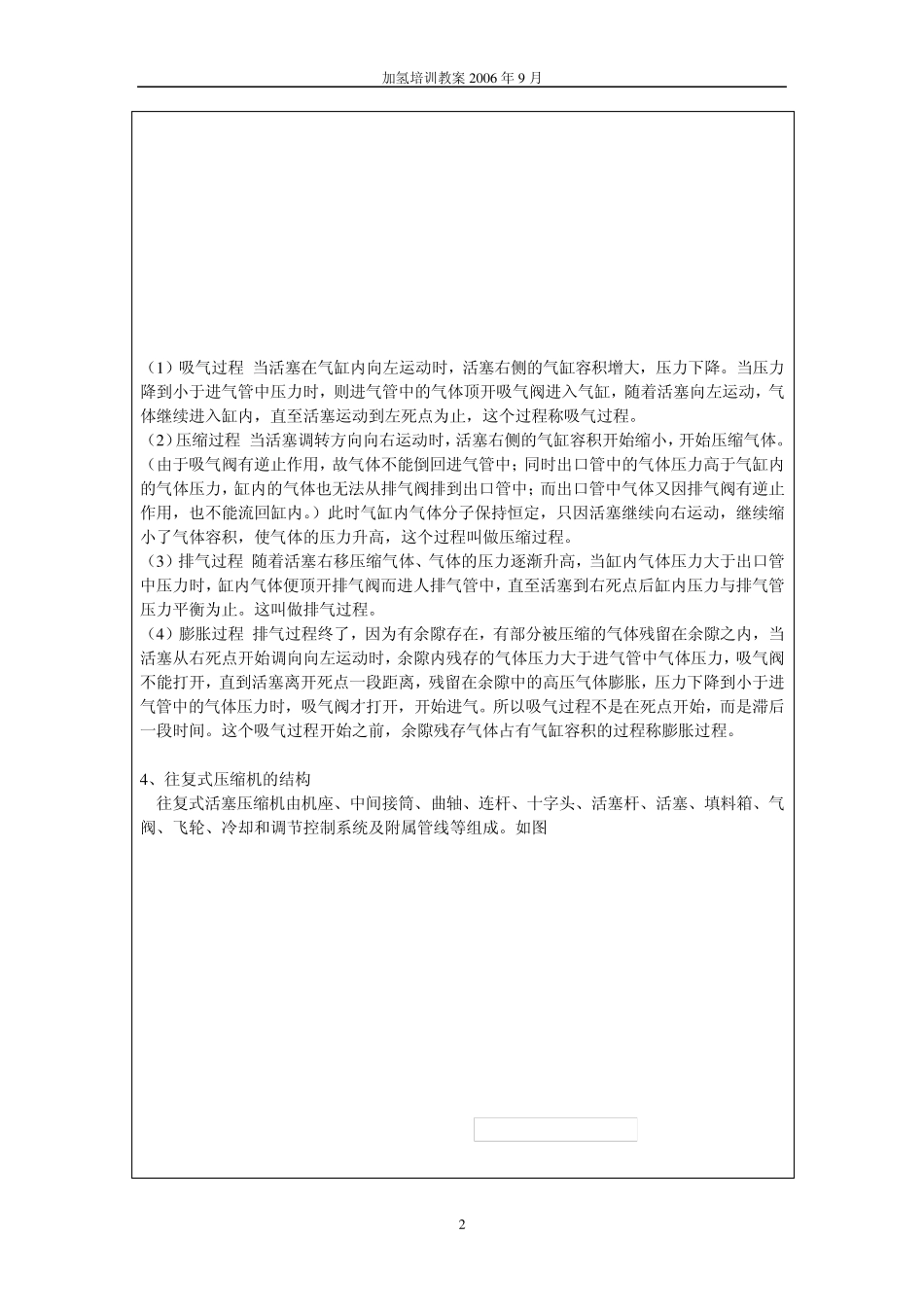

当容积扩大时残留在余隙内的气体将膨胀，然后再吸进气体；当容积缩小时则压缩排出气体，以单作用往复式活塞压机（见图）为例，将其工作过程叙述如下： 加氢培训教案2 0 0 6 年9 月 2 （1 ）吸气过程 当活塞在气缸内向左运动时，活塞右侧的气缸容积增大，压力下降
当压力降到小于进气管中压力时，则进气管中的气体顶开吸气阀进入气缸，随着活塞向左运动，气体继续进入缸内，直至活塞运动到左死点为止，这个过程称吸气过程
（2 ）压缩过程 当活塞调转方向向右运动时，活塞右侧的气缸容积开始缩小，开始压缩气体
（由于吸气阀有逆止作用，故气体不能倒回进气管中；同时出口管中的气体压力高于气缸内的气体压力，缸内的气体也无法从排气阀排到出口管中；而出口管中气体又因排气阀有逆止作用，也不能流回缸内
）此时气缸内气体分子保持恒定，只因活塞继续向右运动，继续缩小了气体容积，使气体的压力升高，这个过程叫做压缩过程
（3 ）排气过程 随着活塞右移压缩气体、
